辨別三極管類型,我有絕招!

發布時間:2019-08-15 責任編輯:lina

【導讀】三極管全稱應為半導體三極管,也稱為雙極型晶體管、晶體三極管,是一種控制電流的半導體器件。其作用是把微弱信號放大成幅值較大的電信號,也可用作無觸點開關。

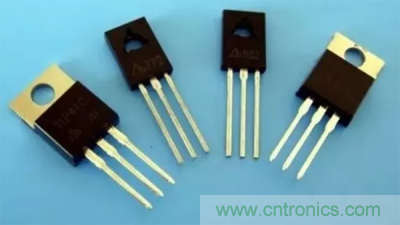

三極管全稱應為半導體三極管,也稱為雙極型晶體管、晶體三極管,是一種控制電流的半導體器件。其作用是把微弱信號放大成幅值較大的電信號,也可用作無觸點開關。晶體三極管,是半導體基本元器件之一,具有電流放大作用,是電子電路的核心元件。三極管是在一塊半導體基片上制作兩個相距很近的PN結,兩個PN結把整塊半導體分成三部分,中間部分是基區,兩側部分是發射區和集電區,排列方式有PNP和NPN兩種。

辨別三極管類型,我有絕招!

如何辨別三極管類型,并辨別出e(發射極)、b(基極)、c(集電極)三個電極?

① 用指針式萬用表判斷基極b和三極管的類型:將萬用表歐姆擋置“Rx100”或“Rx1k”處,先假設三極管的某極為"基極",并把黑表筆接在假設的基極上,將紅表筆先后接在其余兩個極上,如果兩次測得的電阻值都很小(或約為幾百歐至幾千歐),則假設的基極是正確的,且被測三極管為NPN型管;同上,如果兩次測得的電阻值都很大(約為幾千歐至幾十千歐),則假設的基極是正確的,且被測三極管為PNP型管。如果兩次測得的電阻值是一大一小,則原來假設的基極是錯誤的,這時必須重新假設另一電極為“基極”,再重復上述測試。

② 判斷集電極c和發射極e:仍將指針式萬用表歐姆擋置“Rx100”或“Rx1k”處,以NPN管為例,把黑表筆接在假設的集電極c上,紅表筆接到假設的發射極e上,并用手捏住b和c極(不能使b、c直接接觸),通過人體,相當于在b、c之間接入偏置電阻,讀出表頭所示的阻值,然后將兩表筆反接重測。若第一次測得的阻值比第二次小,說明原假設成立,因?yàn)閏、e間電阻值小說明通過萬用表的電流大,偏置正常。

③ 用數字萬用表測二極管擋位(hFE):使用時,先確認晶體管類型,然后將被測管子e、b、c三腳分別插入數字式萬用表面板對應的三極管插孔中,此時表盤會顯示出hFE的近似值。
