路由器主板布局布線的幾個坑,你踩過嗎?

發布時間:2019-07-25 責任編輯:lina

【導讀】路由器是家家戶戶的必備品,其主板包含了USB、LAN、SDRAM、2.4G、WIFI等模塊,這些模塊當中涉及的的點有RF、USB Differential、ESD、WIFI、50歐姆阻抗、90歐姆阻抗等等,今天就路由器布局布線需要注意的點做個簡單的探討。

路由器主板布局布線的幾個坑,你踩過嗎?

路由器是家家戶戶的必備品,其主板包含了USB、LAN、SDRAM、2.4G、WIFI等模塊,這些模塊當中涉及的的點有RF、USB Differential、ESD、WIFI、50歐姆阻抗、90歐姆阻抗等等,今天就路由器布局布線需要注意的點做個簡單的探討。

網口變壓器
在以太網設備中,通過PHY連接RJ45時,中間都會加一個網絡變壓器。其中間抽頭有些接電源,而有些接地,電源值又不一樣,3.3V,2.5V,1.8V都有。這樣就會導致很大的電流從電勢高的設備流向電勢低的設備。為了解決以上問題Transformer(隔離變壓器)這個器件就應運而生,它把PHY送出來的差分信號用差模耦合的線圈耦合濾波以增強信號,并且通過電磁場的轉換耦合到連接網線的另外一端。這樣不但使網線和PHY之間沒有物理上的連接而換傳遞了信號,隔斷了信號中的直流分量,還可以在不同0V電平的設備中傳送數據。

路由器主板布局布線的幾個坑,你踩過嗎?
1. 基本工作原理:

當差模信號經過隔離變壓器時的信號流向:

路由器主板布局布線的幾個坑,你踩過嗎?

共模信號經過隔離變壓器時的信號流向:

路由器主板布局布線的幾個坑,你踩過嗎?

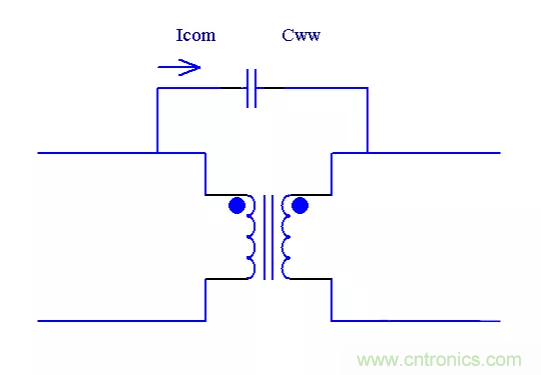

當共模信號經過隔離變壓器時,由于線圈兩端的電壓極性相同,不會形成電流。故不會將共模信號傳遞至次級線圈。但是線園間的耦合電容Cww為共模信號的傳遞提供了通路:

路由器主板布局布線的幾個坑,你踩過嗎?

隔離變壓器的共模信號抑制

為了防止主級線圈上的共模信號傳遞至次級線圈,在主級線圈中添加中心抽頭為共模信號的泄放提供通路,(大部分時候中心抽頭增加濾液電路并不能很好的抑利共模干擾信號,因此很多工程師會選擇帶共模電感的隔離變壓器,或者在網口差分信號走線上預留共模電感的位置):

路由器主板布局布線的幾個坑,你踩過嗎?

結論:以太網設計中隔離變壓器在滿足功能(差分信號傳輸)前提下,不僅能對后端電路起到抗擾防護作用,還能抑利共模輻射噪聲。因此隔離變壓器是以太網口的標配設計。

2. 作用:

增強信號,使其傳輸距離更遠;

使芯片端與外部隔離,抗干擾能力大大增強,而且對芯片增加了很大的保護作用(如雷擊);

當接到不同電平(如有的PHY芯片是2.5V,有的PHY芯片是3.3V)的網口時,不會對彼此設備造成影響。

共模抑制;

3. PCB設計時注意事項:

網絡變壓器下方所有層挖空。

網絡變壓器下方禁止穿過與網絡變壓器無關的信號線。

網口GND,單獨鋪銅,與GND銅皮間隔(大于80mil)。

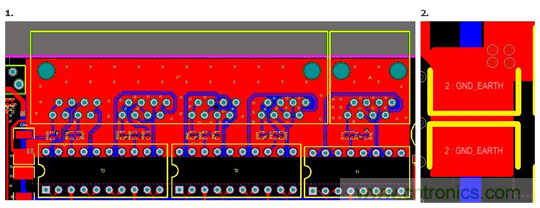

挖空下方所有層銅皮
路由器主板布局布線的幾個坑,你踩過嗎?

網口(RJ45)單獨鋪銅

路由器主板布局布線的幾個坑,你踩過嗎?

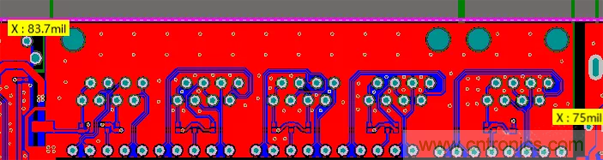

鋪銅間距

路由器主板布局布線的幾個坑,你踩過嗎?

天線

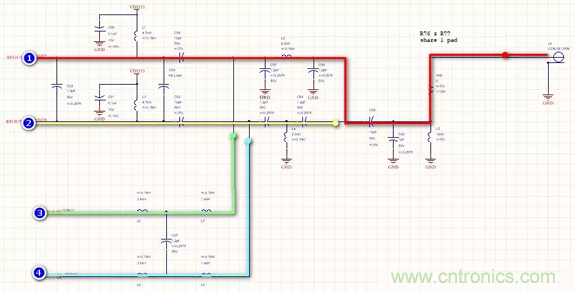

天線布局

路由器主板布局布線的幾個坑,你踩過嗎?

分支路布局,走線必須為直線(π型濾波)

天線器件布局所在的層,需挖空銅皮,周圍(>10mil)包地(最好立體包地)。如果多層板,需要挖空與天線所在的層以及與其相鄰的層。(隔層參考)為了控制阻抗,增加阻抗計算的介質厚度。

天線所在的地方,禁止其他與天線信號無關的信號線穿過。

天線走線線寬(10mil~20mil)。

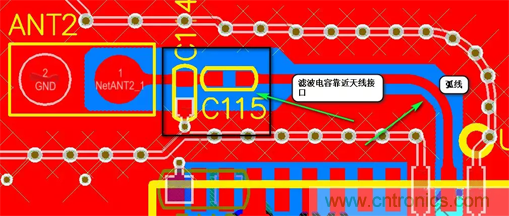

天線用圓弧走線。

天線濾波電容靠近天線接口擺放。

路由器主板布局布線的幾個坑,你踩過嗎?

路由器主板布局布線的幾個坑,你踩過嗎?

路由器主板布局布線的幾個坑,你踩過嗎?

隔層參考,挖空頂層以及相鄰GND2層,第三層做參考層。

路由器主板布局布線的幾個坑,你踩過嗎?

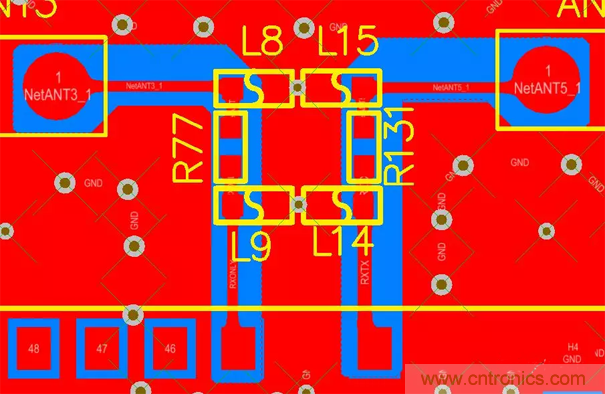

π型濾波天線布局,走直線,弧線過渡,挖空,包地。

路由器主板布局布線的幾個坑,你踩過嗎?

時鐘

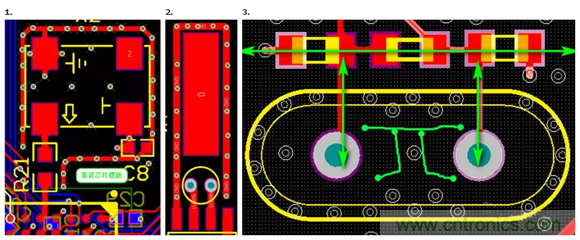

1. 晶振布局走線
靠近芯片擺放,使芯片穩定工作;

π型擺放,走類差分線并且加粗;

包地處理

路由器主板布局布線的幾個坑,你踩過嗎?

路由器主板布局布線的幾個坑,你踩過嗎?

時鐘線(-CLK)包地處理。

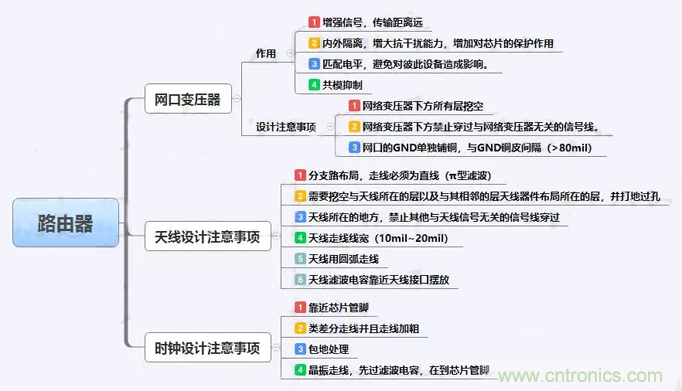

為方便大家觀看,制成了一張思維導圖,如圖:

思維導圖

路由器主板布局布線的幾個坑,你踩過嗎?
