全面介紹光纖連接器

發布時間:2019-06-12 責任編輯:xueqi

【導讀】本文將介紹光纖連接器的關鍵特點、結構、類型等方面的內容。光纖連接器的使用在正常情況下與光纖系統有著最為密切的關系。當連接器尚未廣泛使用且不便于使用時,連接器的制造商在很大程度上標準化和簡單化了連接器。在使用光纖系統過程中,用戶使用連接器更為方便。


1 什么是光纖連接器?

光纖連接器是在光纖和光纖連接裝置之間可移動的機構。其功能是將光纖置于兩個精確的平臺表面,使得光能的光輸出能夠以最大的程度到達接收光纖的光纖耦合器上,能夠形成光鏈路,并將系統的影響降低到最低程度。這是光纖連接器的基本要求。在一定程度上,光纖連接器也會對光導纖維傳輸?shù)目煽啃院拖到y(tǒng)的性能產生影響。

2 光纖連接器的關鍵特點

光纖連接器的關鍵特點包括光學性質、互換性、再現性、拉伸強度、溫度、插拔次數等。

1、光學性質:光纖連接器的光學性能要求主要是兩個基本參數,插入損耗和返回?fù)p耗。 插入損耗是連接有效光強度損失的連接損失,這是因為插入了連接器。插入損耗是越小越好, 一般情況下要求不得大約0.5dB。 回波損耗(或者反射損失)是指鏈路中反射的連接器光強度抑制,典型的數值不應當?shù)陀?5dB。在連接器的實際應用中,特殊拋光處理后的針表面能夠使得回波損耗更大,通常情況下不少于45dB。

2、互換性和再現性:光纖連接器是通用的被動裝置,相同型號的光纖連接器可以用于 任何連接中,并且可以反復使用,因此通常情況下額外的進入損失一般處于小于0.2dB的范圍內。

3、拉伸強度:對于已經連接的光纖連接器,拉伸強度一般情況下要求不低于90N。

4、溫度:通常情況下,光纖的光連接器必須使用在-40℃到+70℃的溫度范圍內。

5、插拔次數:通常情況下,當前的光纖連接器可以插拔超過l000次。

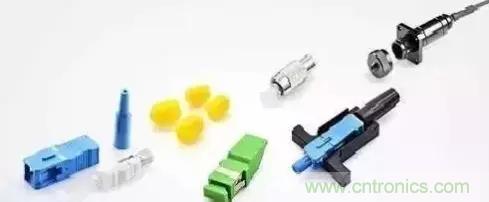

3 光纖連接器的結構

接頭、永久連接或者連接器都可以形成光纖到光纖的連接,這與插上不同,可以斷開和重新連接。隨著應用領域的發展,光纖連接器的類型是多種多樣的。不同的連接器類型有不同的特征,不同的優點和缺點以及不同的性能參數。但是所有的連接器都含有四個基本的組成部件。


插針:光纖安裝在很長的薄壁圓筒中,插針充當著光纖對準機構的作用。插針在中間鉆孔,直徑比光纖包層的直徑稍微大點。光纖的末端位于插針的末端。一般情況下插針由金屬或者陶器制成,但是也可能是塑料的。

連接器體:也稱為連接器外殼,連接器體容納插針。通常情況下連接器體由 金屬或者塑料制成,包括一個或者多個總成的工件,能夠?qū)⒐饫w保持在適當?shù)奈恢蒙?。這些連接器體總成的具體細節因連接器的型 號不同而不同,但是焊接和/或翻邊通常情況下用于把加強構件和光纜護套安裝在連接器體上。插針延伸并越過連接器體,卡入結合裝置。

光纜:光纜安裝在連接器體上。其作用是光纖的輸入點。一般情況下,在光 纜和連接器體之間的接頭上安裝了一個應變消除保護罩,可以為接頭提供額外的強度。

連接裝置:大多數的光纖連接器不使用在電子連接中常用的公頭-母頭結構 。所采用的結構是用于配對連接器的定位套筒??梢栽诠饫w發射機和接收器上安裝類似的裝置,可以使用一個連接器配對這些裝置 。這些裝置也稱為穿過型悶頭適配器。

4 光纖連接器的類型

根據不同的分類方法,光纖連接器可以被分成不同類型。根據不同的傳輸介質,光纖連接器可 以分成單模和多模光纖連接器。根據不同的結構,光纖連接器可以分成各種型號,例如ST、SC、FC、LC、MT -RJ、MPO /MTP、MU、DIN 、E2000、SMA 、BICONIC 、D4等。根據連接器的針末端表面的不同,可以將其分為PC、UPC 和APC。根據光纖芯的數量,光纖連接器可以分成單光纖芯和多光纖芯光纖連接器??偟膩碚f,大約有100種光纖連接器已經投放市場,但是僅有少數占據了較大份 額的市場。這是在行業中處于領先地位的連接器列表。


ST連接器 :ST連接器大約是多模網絡中最流行的連接器,廣泛應用于光纖配線架(ODF),例如在大多數的建筑物和校園內。在這 種類型的光纖連接器上有一個卡口式安裝底座和一個長長的圓柱狀2.5mm陶瓷(通常情況下)或者聚合物插針,用來容納光纖。大多 數的插針是陶瓷的,但是有些型號上則是由金屬或者塑料制成。ST型連接器上帶有金屬的外殼并且鍍鎳,可以很容易地快速插入或 者拔出光纜。這些連接器上有陶瓷的插針,并且能夠?qū)崿F(xiàn)500次配對循環操作。從設計的長遠角度考慮,推薦使用損失余量為0.5dB 或者銷售商推薦的ST連接器。


SC連接器 :這是日本NTT公司開發的一種光纖連接器。SC連接器是一種卡入式連接器,上面帶有2.5mm插針,因為其性能優異,所以 被廣泛地應用在各個領域當中。這種連接器的外殼是長方形的,采用了針形和連接套筒的結構。在針的末端表面上使用了更多PC或 者APC型的研磨法,緊固方法則使用了插入針型螺栓連接方法,在插入時不需要轉動。一個很簡單的推拉動作就能夠鎖定SC連接器。 在陶瓷插針的定位下,SC連接器能夠很準確的定位。典型的匹配用SC連接器能夠?qū)崿F(xiàn)1000次配對循環。SC連接器特點是價格低,波 動損失小,抗壓強度高,安裝密度高。


FC連接器 :FC連接器本來是由日本的NTT開發的。FC連接器的插針連接器短。在這種連接器上也使用2.5mm插針,其表面的加強方式 是使用了金屬套管,緊固的方法是螺絲接頭。FC連接器能夠非常精確地定位光源發射器和接收器光檢測器傳輸?shù)墓饫w電纜。FC連接 器的特點是上面具有一個定位所使用的定位切口和帶螺紋的插座。FC連接器在構造上具有鍍鎳的金屬外殼。連接器上有陶瓷插針, 并且能夠?qū)崿F(xiàn)500次配對循環。這種類型的連接器結構簡單,操作方便。


LC連接器 :LC型連接器是著名的貝爾研究室開發的,使用方便的運行模數插口(RJ)鎖閂機構。插針和套筒的尺寸使用常規的SC和 FC,尺寸則是一半,為1.25mm。該連接器可以提高光纖配線架上光纖連接器的密度。此外,在該連接器上使用標準的陶瓷插針連接 器,可以使用任何膠粘劑粘結。LC連接器的特點是性能優異,高度適用于單模光纖。

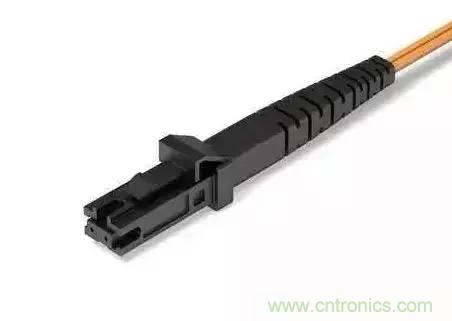

MT-RJ連接器 :MT-RJ連接器是一種雙連接器,使用單模和多模光纖光纜。在該類型的連接器上使用針作為定位裝置,并且具有公 頭和母頭的型號。MT-RJ連接器上有塑料的外殼,并且使用金屬定位銷和塑料插針實現精確的定位。MT-RJ連接器能夠?qū)崿F(xiàn)1000次配 對循環。MT-RJ連接器在匹配中典型的插入損耗對于SMF來說是0.25dB,對于MMF來說則是0.35dB。


MPO/MTP連接器:MPO連接器是“多光纖推進”的工業首字母縮寫詞,在該連接器上具有推入插入分離機構,能夠提供 兼容的且可重復的連接,有4、8、12或者24根光纖型號。MTP?是US Conec用于MPO 連接器的商標。MTP/MPO是一種專門針對多光 纖帶狀電纜制造的連接器。MTP/MPO單模連接器上有一個帶有角度的插針,允許存在一個很小的背部反射。而多模連接器的插針通常 情況下是平的。帶狀電纜是平的,因此稱之為平帶狀結構是很合理的,在帶狀電纜當中光纖并排處于一個護套中。


MU連接器 :MU連接器看起來像一個微型的SC型連接器,帶有一個1.25mm的插針,簡單的推拉設計和緊湊的微型結構。這種類型的連 接器用于緊湊的多模光連接器以及底板應用中的自我保持機構。連接器上有塑料外殼。

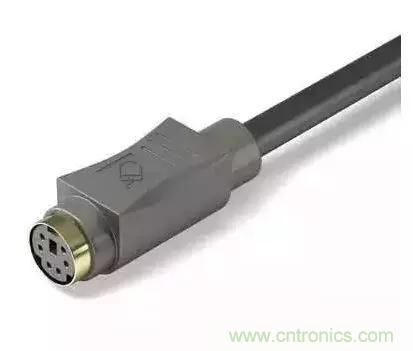

DIN連接器 :DIN是Deutsches Institut für Normung或者德國標準化學會的簡寫,這是德國制造業標準機構。DIN連接器 包括幾種光纜型,把插頭插入一個端口連接設備。這是一種圓形的結構,在圓形模式中排列了針腳。通常情況下,全尺寸的DIN連接 器有三個到14個針腳,直徑為13.2毫米。這種類型的連接器廣泛用于PC鍵盤,MIDI樂器以及其他專用設備。

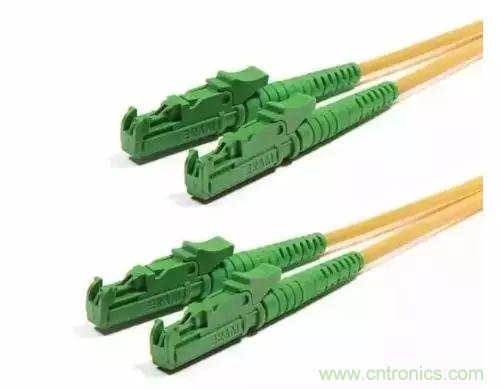

E2000連接器:E2000光纖連接器上是一種推拉連接機構,連接器上帶有自動的金屬閘門和激光束保護裝置。一片式設計能夠?qū)?現簡單和快捷的終端連接,用于安全要求和功率很高的應用場合。E2000連接器有單模PC、APC 和多模PC各種型號。E2000連接器是 少數帶有壓縮彈簧閘門的光纖連接器之一,能夠很好的保護插針不受灰塵侵蝕和擦傷。當連接器脫離時閘門自動關閉,能夠擋住外 部的雜質不進入插座內,這些雜質有可能導致網絡的故障,關閉的閘門能夠?qū)⒖赡墚a(chǎn)生傷害的激光束擋住。

5 過時的連接器


SMA連接器 :Amphenol在“超小型A”的基礎上開發了SMA連接器,也稱為SMA 微波連接器。905型上有一個經過機械 加工的插針,直徑為1/8英寸,與機加工后的適配器匹配。當適配器的精確度不足以與光纜匹配時,一個位于頸部下面的插針與一個 Delrin 適配器匹配,這樣能夠獲得較好地插入損耗性能。這幾年機器仍然應用于一些軍事和工業系統中。


BICONIC連接器:這是BICONIC連接器, 黃色的外觀表示,這是SM版本(MMs通常情況下是黑色)。這種類型的連接器是由Jack Cook在位于Murray Hill ,NJ 的Bell 試驗室 中開發的,BICONIC是由玻璃填充的塑料模具生產的,和陶瓷一樣堅硬。光纖在模具當中直接嵌入插針中。這種生產模式一直堅持到 公司能夠把125微米/5密耳的針插入到塑料模中,在這個點上能夠?qū)⒐饫w用環氧樹脂插入插針中。擋單模型號首次出現時,插針接地 ,將光纖芯定位在插針的中心位置以減少損失。因為在該接連接器上沒有鍵槽,因此可以在匹配的適配器上轉動,在匹配的時候插 針之間存在著一個間隙,因此因為插針的反射造成的平均損失絕不會高出0.3dB。通常情況下MM Biconics 的損失是0.5-1dB,SM 是 0.7dB或者更高。


D4連接器 :D4連接器大約是首個使用陶瓷或者和陶瓷不銹鋼插針的連接器。在這種連接器上帶有按鈕和已經壓縮的彈簧,插針 的直徑為2.0mm。D4連接器上有高性能的螺紋連接系統,并且有一個按鈕的連接器體,可以實現再現性和互相匹配性。

6 色碼

在光纖出現的早期時期,橙色、黑色或者灰色是多模,黃色是單模。但是采用了金屬連接器之后,例如FC和ST,這樣使用顏色來編碼就顯得非常的困難,因此使用帶有顏色的保護罩成為常態。用于連接器體和/或保護罩的TIA 568色碼中,米色是多模光纖,藍色是單模光纖,綠色是APC(帶有角度)的連接器。

來源:弱電行業網
