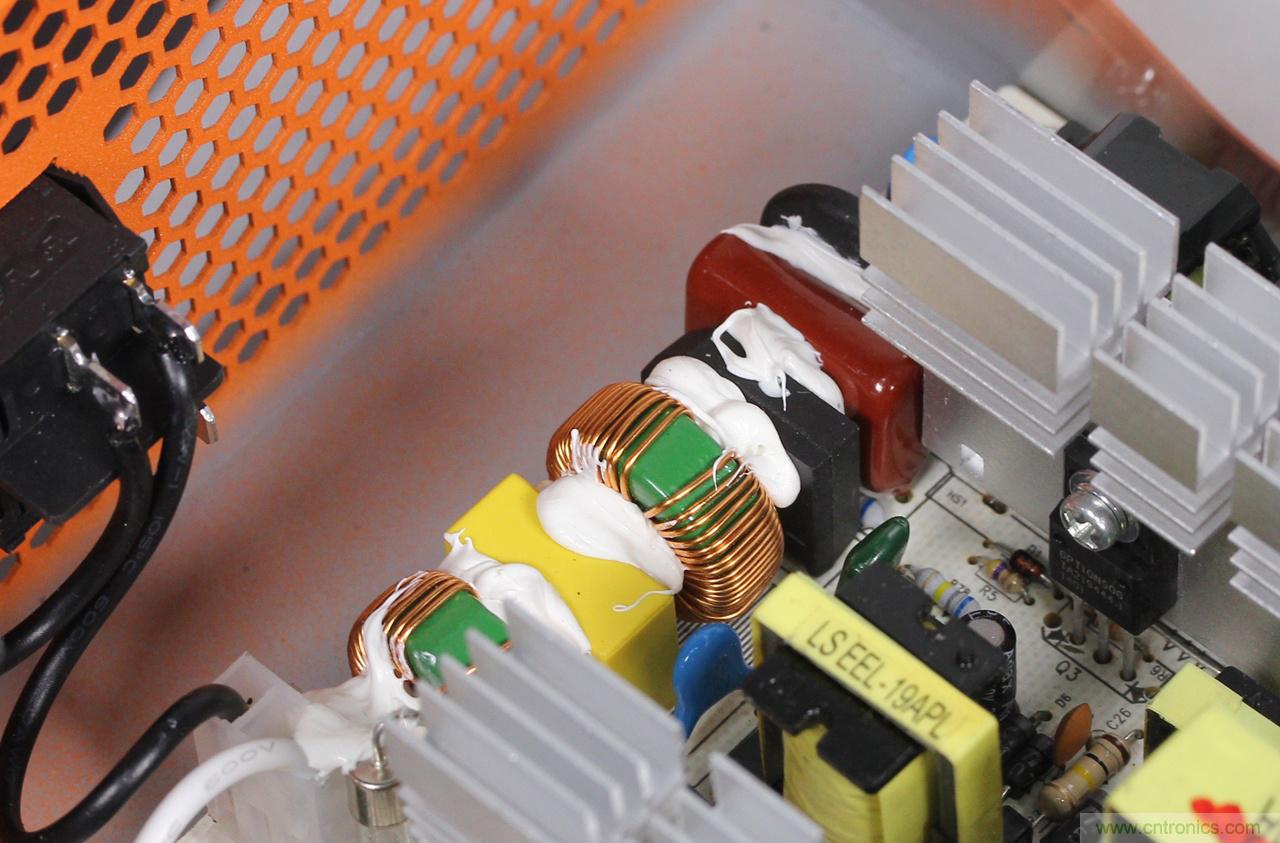

電容器在電子電路中幾乎是不可缺少的儲能元件，它具有隔斷直流、連通交流、阻止低頻的特性。廣泛應用在耦合、隔直、旁路、濾波、調諧、能量轉換和自動控制等電路中。熟悉電容器在不同電路中的名稱意義，有助于我們讀懂電子電路圖。
1.濾波電容：它接在直流電源的正、負極之間，以濾除直流電源中不需要的交流成分，使直流電平滑。一般常采用大容量的電解電容器，也可以在電路中同時并接其他類型的小容量電容以濾除高頻交流電。
2.退耦電容： 并接于放大電路的電源正、負極之間，防止由電源內阻形成的正反饋而引起的寄生振蕩。
3.旁路電容： 在交、直流信號的電路中，將電容并接在電阻兩端或由電路的某點跨接到公共電位上，為交流信號或脈沖信號設置一條通路，避免交流信號成分因通過電阻產生壓降衰減。
4.耦合電容： 在交流信號處理電路中，用于連接信號源和信號處理電路或者作兩放大器的級間連接，用以隔斷直流，讓交流信號或脈沖信號通過，使前后級放大電路的直流工作點互不影響。
5.調諧電容： 連接在諧振電路的振蕩線圈兩端，起到選擇振蕩頻率的作用。
6.襯墊電容： 與諧振電路主電容串聯的輔助性電容，調整它可使振蕩信號頻率范圍變小，并能顯著地提高低頻端的振蕩頻率。適當?shù)剡x定襯墊電容的容量，可以將低端頻率曲線向上提升，接近于理想頻率跟蹤曲線。
7.補償電容： 它是與諧振電路主電容并聯的輔助性電容，調整該電容能使振蕩信號頻率范圍擴大。
8.中和電容： 并接在三極管放大器的基極與發射極之間，構成負反饋網絡，以抑制三極管極間電容造成的自激振蕩。
9.穩頻電容： 在振蕩電路中，起穩定振蕩頻率的作用。
10.定時電容： 在RC時間常數電路中與電阻R串聯，共同決定充放電時間長短的電容。
11.加速電容： 接在振蕩器反饋電路中，使正反饋過程加速，提高振蕩信號的幅度。
12.縮短電容： 在UHF高頻頭電路中，為了縮短振蕩電感器長度而串接的電容。
13.克拉潑電容： 在電容三點式振蕩電路中，與電感振蕩線圈串聯的電容，起到消除晶體管結電容對頻率穩定性影響的作用。
14.錫拉電容： 在電容三點式振蕩電路中，與電感振蕩線圈兩端并聯的電容，起到消除晶體管結電容的影響，使振蕩器在高頻端容易起振。
15.穩幅電容： 在鑒頻器中，用于穩定輸出信號的幅度。
16.預加重電容： 為了避免音頻調制信號在處理過程中造成對分頻量衰減和丟失，而設置的RC高頻分量提升網絡電容。
17.去加重電容： 為恢復原伴音信號，要求對音頻信號中經預加重所提升的高頻分量和噪聲一起衰減掉，設置在RC網絡中的電容。
18.移相電容： 用于改變交流信號相位的電容。
19.反饋電容： 跨接于放大器的輸入與輸出端之間，使輸出信號回輸?shù)捷斎攵说碾娙荨?/div>
20.降壓限流電容： 串聯在交流電回路中，利用電容對交流電的容抗特性，對交流電進行限流，從而構成分壓電路。
21.逆程電容： 用于行掃描輸出電路，并接在行輸出管的集電極與發射極之間，以產生高壓行掃描鋸齒波逆程脈沖，其耐壓一般在1500V以上。
22.校正電容： 串接在偏轉線圈回路中，用于校正顯像管邊緣的延伸線性失真。
23.自舉升壓電容： 利用電容器的充、放電儲能特性提升電路某點的電位，使該點電位達到供電端電壓值的2倍。
24.消亮點電容： 設置在視放電路中，用于關機時消除顯像管上殘余亮點的電容。
25.軟啟動電容： 一般接在開關電源的開關管基極上，防止在開啟電源時，過大的浪涌電流或過高的峰值電壓加到開關管基極上，導致開關管損壞。
26.啟動電容： 串接在單相電動機的副繞組上，為電動機提供啟動移相交流電壓。在電動機正常運轉后與副繞組斷開。
27.運轉電容： 與單相電動機的副繞組串聯，為電動機副繞組提供移相交流電流。在電動機正常運行時，與副繞組保持串接。
