【導讀】通過不適當或沒有充分消毒的設備傳染疾病的狀況越來越受到關注。一次性醫療設備的想法是非常有吸引力的。這些設備內部的連接器必須是可靠的、耐用的和成本合理。
通過不適當或沒有充分消毒的設備傳染疾病的狀況越來越受到關注。一次性醫療設備的想法是非常有吸引力的。就像一次性皮下注射器消除了疾病傳播的可能性一樣,一次性醫療電子設備,如侵入式電子探針,只會被使用一次,而不是在一次使用后進行高溫滅菌再使用,這樣消除了傳染的風險,也去掉了對器件反復滅菌的工作。
這種一次性電子裝置的一個典型例子是電生理學導管,它通過血管中的一個小切口(例如腹股溝)插入,然后推入病人心臟的內部,以切除選擇的致病組織來治療心律失常。為了防止將細菌傳染給下一個病人的可能性,設備制造商規定這些導管是一次性使用的,必須在使用后廢除處理。事實上,為了規定責任,如果這些一次性用品被消毒或重復使用,制造商通常會取消對這些用品的責任保證。
驅動因素
今天,有幾個因素決定了醫療設備以及其中的連接器是否應該是一次性的還是可重復使用的。設備使用材料的成本和消毒殺菌對醫療用品造成的影響必須與滅菌過程的有效性和一次性用品的用量相平衡??芍貜?fù)使用的用品和它們相連的物品通常比一次性用品更昂貴。這是因?yàn)樗鼈儾捎昧瞬牧虾驮O(shè)計的制造方法要確保在反復使用、不斷拔插以及嚴格的消毒滅菌過程中仍能保持最佳性能。另一方面,一次性設備及其連接器只需對一名患者使用一次,然后被丟棄。每次治療一名患者需要購買一套一次性用品。
成本是一次性醫療設備要考慮的一個重要因素,而連接器成本只是其中的一部分。另一個考慮因素是一次性設備上的連接器和可重復使用設備連接器部分。減少所需連接次數可以降低應用成本。盡管一次性設備的連接器操作時只使用一次。,但它必須與可重復使用一側的設備連接器相匹配,而且不能導致可重復使用設備的連接器失效。盡管一次性設備的連接器必須與可重復使用設備連接器具備同樣的可靠性,但它通常只要求單次使用期間的可靠級別。
四種連接器技術
頂級連接器公司提供的許多互連技術用于一次性應用的連接器。目前重點有四種互連技術:螺桿加工雙曲面連接,沖壓雙曲面連接,彈簧探針和舌卡連接。每一種都具有其獨特的特性,旨在解決一次性醫療電子產品的具體應用、成本和性能要求。
雙曲面連接
在可重復使用的連接器中的螺旋加工雙曲面連接可以提供無與倫比的性能,具有低拔插力、高電流額定值、低接觸電阻、抗沖擊和抗振動能力,以及較低的成本等。這種技術在降低成本的同時還能保證可重復使用設備的高可靠性,確保與一次性設備連接器成功連接數千次。該設計還能應用FPC來降低成本。

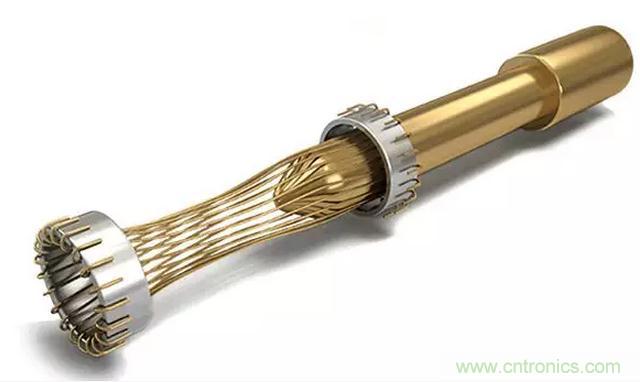

圖1:Smiths Interconnect的高密度Hypertac雙曲面連接器提供優越的信號完整性、多次數咬合周期、高電流額定值、最小接觸電阻、抗沖擊和振動能力以及自我清潔能力。
沖壓雙曲面連接技術
有時,可重復使用醫療設備的部件,如線纜、專用探頭、導管等,由于滅菌導致最終性能退化而被限制使用。沖壓雙曲面連接技術是適用于這些類型產品的理想選擇,因?yàn)樗鼈兲峁┝说脑S多優點,包括高可靠性的電線和絕緣、卷繞連接、自動生產線的卷帶包裝,以及與螺旋加工雙曲面連接產品的互換性,但價格更低。

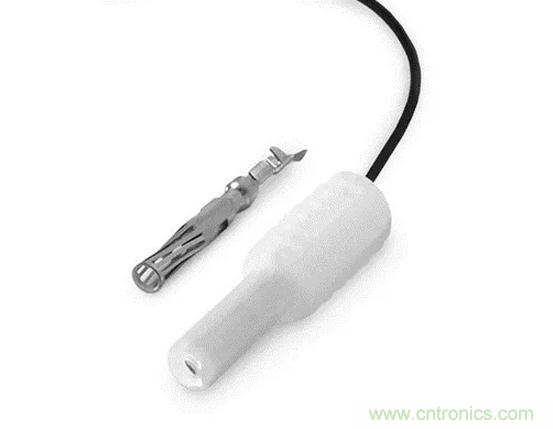

圖2:Smiths Interconnect的沖壓雙曲面連接器是使用完全自動化過程的理想選擇,如圖示的是單用無痛針。
彈簧探針
彈簧探針是眾所周知常用于測試設備,但同樣的屬性,也非常匹配一次性醫療設備。例如,制造成極小的直徑就可以開發極高密度的連接器,在應用單個觸點和適宜的尺寸上是非??尚械?。彈簧探針技術還允許較高的順應性與長度比,這使得制造商可以設計密度到2mm的連接器,同時保持0.5mm的順應性。這些連接器一般尺寸較小,也適合于拔插次數多以及振動大的環境。
另外,在一次性醫療設備中使用時,這些連接器可以匹配低成本的附件和PCB。用彈簧探針連接器可以達到12 Gb/s的速度和20 GHz的帶寬,并且這些連接器咬合容易,而不是像傳統的插針和插座連接器,咬合方式粗放。因此,短的信號路徑應該結合設計和信號完整性的專業知識,可以確保彈簧探針連接器在模擬和數字應用中的卓越性能。
舌卡連接技術
舌卡連接器為低成本、限制用途或一次性醫療設備提供了另一個理想的解決方案.這些連接器是可定制的,可擴展,易于組裝,并能提供高密度配置.此外,由于PCB通常是一次性設備的一部分,用作連接器連接,這樣降低了一次用品的成本。他們的即插即用設計也提供了便捷的終端方式,并幾乎消除了終端過程中潛在的損害。

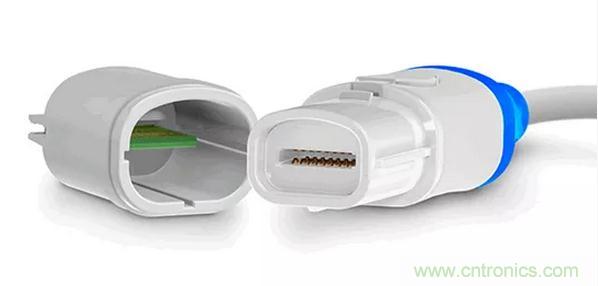

圖3:Smiths Interconnect的Eclipta連接器是理想的醫療應用產品,包括大量應用于終端導管線。
舌卡連接器的另一個好處是它們?cè)试S設計者向PCB的任何一側工作面添加組件以增強設備功能。操作溫度范圍從-10°C至65°C,可用于受各種環境影響的設備。高達2,500個循環的咬合周期能力,增加了平均故障間隔(MTBF)和在可重復使用端的防手指觸點之間的平均時間,為患者和醫務人員的安全提供了強有力的幫助。
原創:Smiths Interconnect市場營銷總監Roberta Rebora, 編譯:深圳市連接器行業協會 李亦平
