介紹光敏電阻的基礎知識
發布時間:2018-12-07 責任編輯:lina
【導讀】光敏電阻是用硫化隔或硒化隔等半導體材料制成的特殊電阻器,其工作原理是基于內光電效應。光照愈強,阻值就愈低,隨著光照強度的升高,電阻值迅速降低,亮電阻值可小至1KΩ以下。光敏電阻對光線十分敏感,其在無光照時,呈高阻狀態,暗電阻一般可達1.5MΩ。光敏電阻的特殊性能,隨著科技的發展將得到極其廣泛應用。
光敏電阻是用硫化隔或硒化隔等半導體材料制成的特殊電阻器,其工作原理是基于內光電效應。光照愈強,阻值就愈低,隨著光照強度的升高,電阻值迅速降低,亮電阻值可小至1KΩ以下。光敏電阻對光線十分敏感,其在無光照時,呈高阻狀態,暗電阻一般可達1.5MΩ。光敏電阻的特殊性能,隨著科技的發展將得到極其廣泛應用。

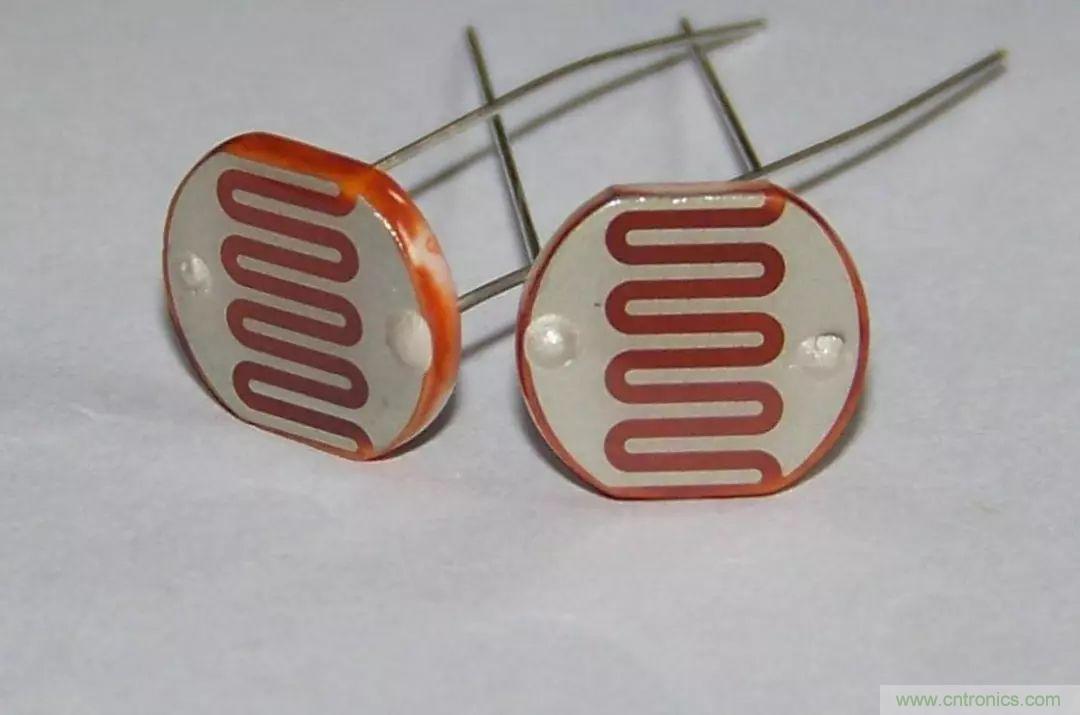

一、光敏電阻
光敏電阻常用的制作材料為硫化鎘,另外還有硒、硫化鋁、硫化鉛和硫化鉍等材料。這些制作材料具有在特定波長的光照射下,其阻值迅速減小的特性。這是由于光照產生的載流子都參與導電,在外加電場的作用下作漂移運動,電子奔向電源的正極,空穴奔向電源的負極,從而使光敏電阻器的阻值迅速下降。
二、特性
光敏電阻對光線十分敏感。光照愈強,阻值就愈低。隨著光照強度的升高,電阻值迅速降低,可降低至1KΩ以下。
三、工作原理
光敏電阻的工作原理是基于內光電效應,即在半導體光敏材料兩端裝上電極引線,將其封裝在帶有透明窗的管殼里就構成光敏電阻。為了增加靈敏度,兩電極常做成梳狀。

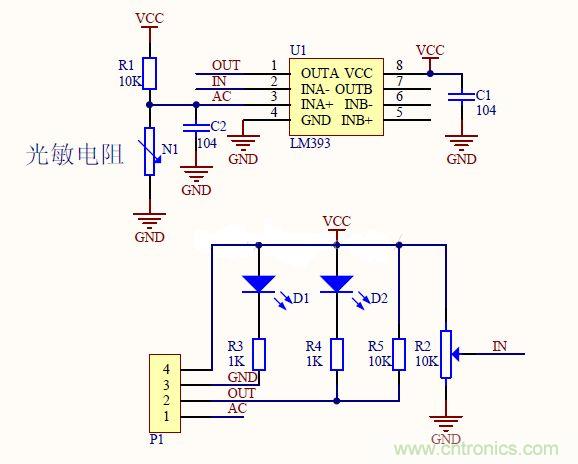

四、光敏模塊原理圖
五、用途
1. 光敏電阻模塊對環境光強最敏感,一般用來檢測周圍環境的亮度和光強。
2. 模塊在無光條件或者光強達不到設定閾值時,DO 口輸出高電平,當外界環境光強超過設定閾值時,模塊D0 輸出低電平。
3. 小板數字量輸出D0 可以與單片機直接相連,通過單片機來檢測高低電平,由此來檢測環境的光強改變。
4. 小板模擬量輸出AO 可以和AD 模塊相連,通過AD 轉換,可以獲得環境光強更精準的數值。
