退耦電路是多級放大器中特有的電路，也是必須設置的電路。退耦電路的作用是消除各級放大器相互之間的有害干擾。退耦電路通常設置在兩級放大器之間，所以只有多級放大器中才有退耦電路。分析退耦電路工作原理之前，應該先了解為什么要在多級放大器中設置退耦電路，即各級放大器之間如何產生有害的級間交連。





眾所周知，直流電壓+V端對交流而言是接地的，這是理想情況，即不考慮電源的內阻R0。實際上直流電源存在內阻，如圖1所示。從電路中可以看出，虛線框內是直流電源，它由電壓源E和內阻R0串聯而成，當電流流過這一直流電源時，在內阻R0上就有壓降，這個壓降是造成電路中有害交連的根本原因所在。



圖1 直流電源等效電路





所謂交連就是指發生在多級放大器中的一種自激現象。



由共發射極放大器的特性可知，這種放大器的輸出信號電壓相位與輸入信號電壓相位相反。一級共發射極放大器對輸入信號相位反相180°;如果是兩級共發射極放大器，就會對輸入信號反相360°。如果經過兩級共發射極放大器放大后的信號通過電源內阻串入了第一級放大器的輸入端，這就是正反饋，就是多級放大器之間的有害交連，這在多級放大器中是不允許的，所以要設置級間退耦電路。



為了方便講解多級放大器中退耦電路的工作原理，以圖2所示兩級放大器為例。

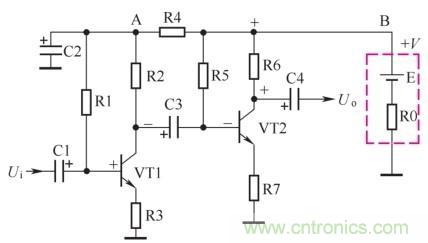

圖2 多級放大器中的退耦電路



關于多級放大器之間的級間交連主要說明下列幾點。



(1)VT1 和VT2 分別構成第一級和第二級放大器，這兩級都是共發射極放大器。根據共發射極放大器的輸入信號電壓和輸出信號電壓相位特性可知，這種放大器的輸出信號電壓相位與輸入信號電壓相位相反。



(2)假設電路中沒有退耦電容C2，并假設某瞬間在VT1基極上的信號電壓在增大，即為“+”，如電路圖所示。由于共發射極放大器的輸出信號電壓相位與輸入信號電壓相位相反，這樣VT1集電極上的信號電壓相位為“-”，VT2基極信號電壓相位為“-”(耦合電容C3不移信號相位)，VT2集電極上的信號電壓相位為“+”(共發射極放大器輸出信號電壓與輸入信號電壓相位相反)。



(3)由于直流電源不可避免地存在內阻R0，VT2集電極信號電流流過R0時，在其上產生了信號壓降，即電路中的B點有信號電壓，且相位為“+”。



(4)電路中B 點的這一信號經R4 加到A點，A點信號電壓相位也為“+”，該信號通過R1又加到VT1基極上，使VT1基極信號電壓更大，再通過上述電路的一系列正反饋，使VT1中的信號很大而產生自激，出現嘯叫聲，這便是多級放大器中有害交連引起的電路嘯叫現象。





關于退耦電路的工作原理主要說明下列幾點。



(1)在加入退耦電容C2后，電路中A點上的正極性信號被C2旁路到地端，而不能通過電阻R1加到VT1基極，這樣多級放大器中不能產生正反饋，也就沒有級間的交連現象，達到消除級間有害交連的目的。



(2)電路中加入退耦電阻R4之后，可以進一步提高退耦效果，因?yàn)殡娐分蠦點的信號電壓被R4和C2構成的分壓電路進行了衰減，比不加入R4時的A點信號電壓還要小，所以退耦效果更好。



(3)退耦電阻R4除具有加強退耦的作用外，還為前級放大器提供直流工作電壓，直流電流流過退耦電阻R4后在電阻R4上有壓降，這樣降低了前級電路的直流工作電壓。



小結

(1)多級放大器中，至少每?jī)杉?jí)共發射極放大器要設一退耦電路。因?yàn)槊恳患?jí)共發射極放大器對信號電壓反相一次，兩級放大器進行兩次反相后信號電壓的相位又成為同相，這就容易產生級間正反饋而出現自激。所以，多級放大器中設有多節退耦電路。



(2)退耦電容除了起退耦作用外，對直流工作電壓還具有濾波的作用。
