【導讀】對電流產生的阻礙作用的器件稱為電阻器，簡稱電阻，是一個限流元件，能夠控制電路支路上的電流大小。
電阻在電路中的典型作用分析
一、電阻的基本知識
對電流產生的阻礙作用的器件稱為電阻器，簡稱電阻，是一個限流元件，能夠控制電路支路上的電流大小。用字母R表示，國際單位是歐姆，簡稱歐，符號是Ω，圖形符號：
。
電阻器上用不同顏色的環來表示電阻的標稱阻值，常見的電阻器有四色環電阻和五色環電阻。四色環電阻，一般是碳膜電阻，用三個色環來表示阻值，用一個色環表示誤差。五環電阻一般是金屬膜電阻，精度更高，常用四個色環表示阻值，另一個色環表示誤差。

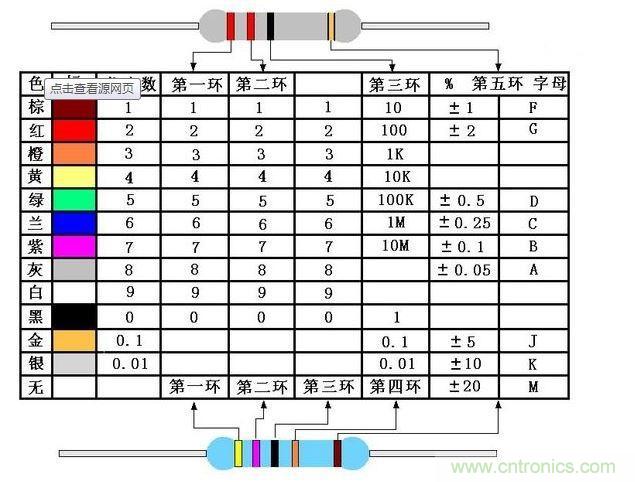

用不同顏色的色標來表示電阻參數稱為色環標示法，色環顏色代表不同的數值，如下表所示：

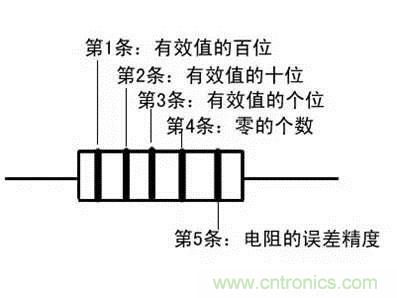

五色環電阻的色環意義及讀數規則如下圖所示：
將電阻串接在電路中起到限制支路電流大小的作用，比如 1個精密度更高的五色環電阻，顏色分別為棕、黑、黑、棕、棕，標稱阻值即100X10=1000歐姆=1K。
二、電阻在電路中的典型作用分析
在分析電阻電路時不必分別考慮該電阻對直流電和交流電的情況，也不必考慮頻率高低的影響，只需要分析該電阻阻值大小對電流大小的影響，因?yàn)殡娮杵鲗?duì)這些電信號所呈現的阻值特性一樣，下面是電阻在電路中的典型作用。
1、為三極管提供偏置電壓
三極管的基極需要直流工作電壓，此時可以用一只電阻接在直流工作電壓與該三極管基極之間，電源通過電阻R給基極提供偏置電壓，電阻R1的大小決定了偏置電壓的大小，這種電阻在電路中一般稱為偏置電阻。
2、降低電路中某一點電壓
在電源與電路的A之間接入電阻時，A點的電壓就比電源電壓低，可以為發光二極管提供合適的電壓。電阻R1同時限制該條支路的電流，保護發光二極管不會因?yàn)殡娏魈蠖鵁龎?，這種電阻在電路中一般稱為降壓電阻或者是限流電阻。
3、將電路中的兩部分子電路隔離

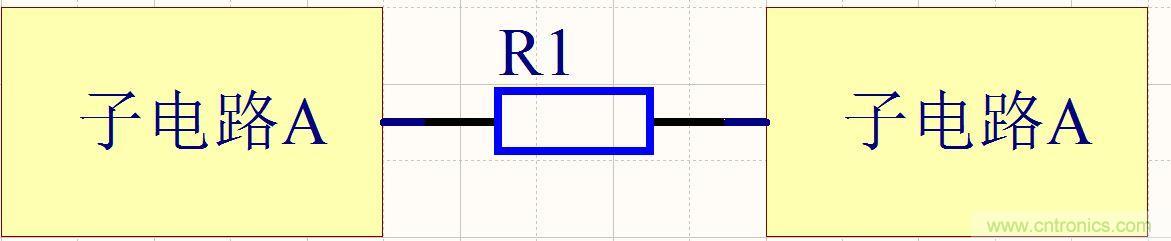

在電路中的子電路A和子電路B之間接入隔離電阻，就能將這兩部分電路隔離，在黑白電視機電路中通常把電源電路和掃描等電路隔離就采用這種電路結構，這種電阻在電路中一般稱為隔離電阻。
4、將電流轉換成電壓
當電流流過電阻時，就在電阻兩端產生電壓，如圖集電極負載電阻R2就是起到這個作用的，將流過電阻R2的電流轉換成電壓從UO輸出，這種電阻在電路中一般稱為集電極負載電阻。
5、分壓作用
當一個電壓U1太高時，可以用兩只電阻構成分壓電路，降低電壓為U2，U2符合電阻分壓公式U2=U1*R2/(R1+R2) ，這種電阻在電路中一般稱為分壓電阻。
6、分流作用
當流過一只元器件的電流太大時，可以用一只電阻與之并聯，起到分流作用，符合電流分流公式：I=I1+I2，這種電阻在電路中一般稱為分流電阻。
7、限流保護作用
電阻R1用來限制電路中電流，防止可變電阻器阻值調到最小時，使得三極管VT1基極電壓等于電源電壓VCC，那樣會因?yàn)閂T1基極電流太大而損壞VT1，這種電阻在電路中一般稱為保護電阻。
8、退耦作用
在多級放大器電路中，直流電壓供電電路中需要R1和C1這樣的退耦電路，他可以防止多級放大器之間的有害低頻干擾，這種電阻在電路中一般稱為退耦電阻。
9、消振作用
在一些性能要求較高的放大器中，采用這樣的耦合電路，即在耦合回路中串聯一只小電阻R1，可以防止電路可以出現的高頻振蕩，這種電阻在電路中一般稱為消振電阻。
10、阻尼作用
在LC諧振電路中接入電阻R1，可以降低Q值，起阻尼作用，這種電阻在電路中一般稱為阻尼電阻。
11、RC電路
電路中電阻與電容組合在一起的電路稱為RC電路，圖中R1和C1構成了RC串聯電路，R2和C2構成了RC并聯電路。
12、負反饋?zhàn)饔?/div>
電阻器可以構成多種形式的負反饋電路，電路中的電阻R1構成了一種負反饋電路的反饋支路，這種電阻在電路中一般稱為反饋電阻。
