菜鳥與老手搭電路板有什么區別?一比嚇一跳!

發布時間:2017-11-16 責任編輯:lina

【導讀】對于元器件在萬能板上的布局,大多數人習慣“順藤摸瓜”,就是以芯片等關鍵器件為中心,其他元器件見縫插針的方法。這種方法是邊焊接邊規劃,無序中體現著有序,效率較高。但由于初學者缺乏經驗,搭出來的板是這樣的……



   對于元器件在萬能板上的布局,大多數人習慣“順藤摸瓜”,就是以芯片等關鍵器件為中心,其他元器件見縫插針的方法。這種方法是邊焊接邊規劃,無序中體現著有序,效率較高。但由于初學者缺乏經驗,搭出來的板是這樣的……

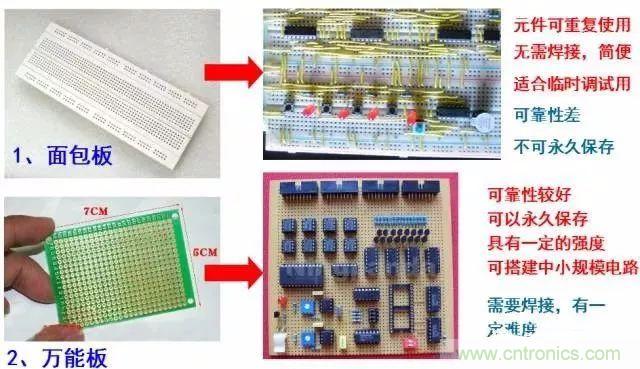

面包板與萬能板的優缺點對比對比



萬能板的焊接方法

   對于元器件在萬能板上的布局,大多數人習慣

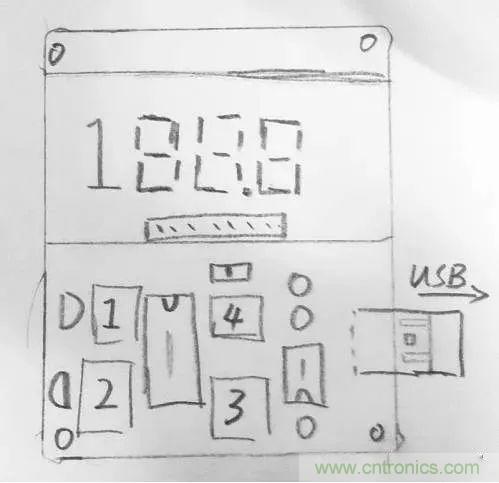

“順藤摸瓜”,就是以芯片等關鍵器件為中心,其他元器件見縫插針的方法。這種方法是邊焊接邊規劃,無序中體現著有序,效率較高。但由于初學者缺乏經驗,所以不太適合用這種方法,初學者可以先在紙上做好初步的布局,然后用鉛筆畫到洞洞板正面(元件面),繼而也可以將走線也規劃出來,方便自己焊接。

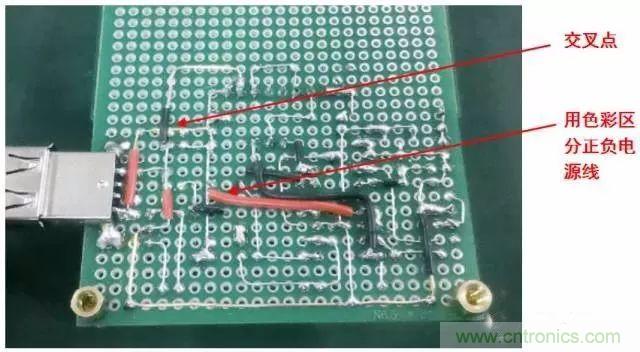

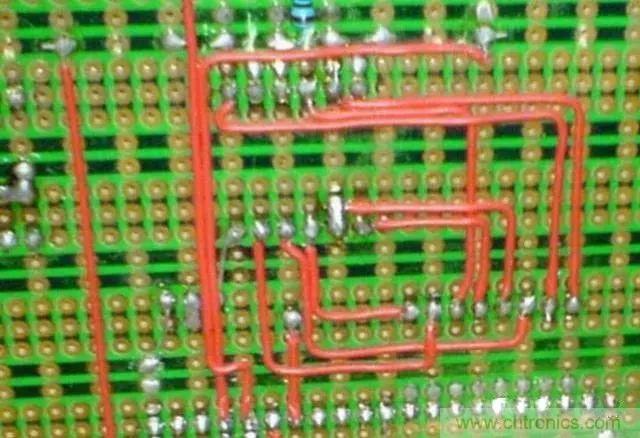

    對于萬能板的焊接方法,一般是利用前面提到的細導線進行飛線連接,飛線連接沒有太大的技巧,但盡量做到水平和豎直走線,整潔清晰如下圖。

常用的飛線連接法

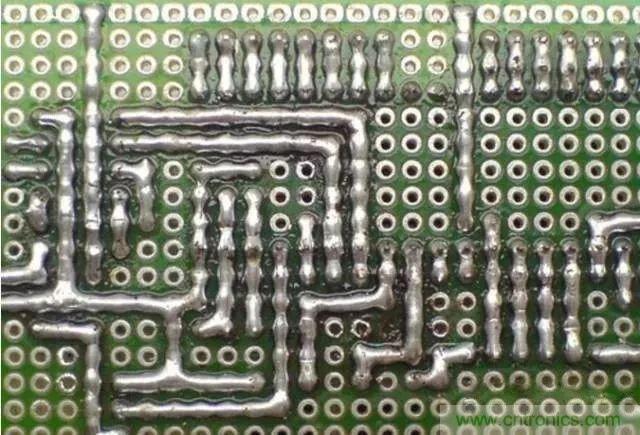

    網上還流行一種方法叫錫接走線法,如下圖所示,工藝不錯,性能也穩定,但比較浪費錫。純粹的錫接走線難度較高,受到錫絲、個人焊接工藝等各方面的影響。如果先拉一根細銅絲,再隨著細銅絲進行拖焊,則簡單許多。洞洞板的焊接方法是很靈活的,因人而異,找到適合自己的方法即可。

錫接走線法

萬能板的焊接技巧

   很多初學者焊的板子很不穩定,容易短路或斷路。除了布局不夠合理和焊工不良等因素外,缺乏技巧是造成這些問題的重要原因之一。掌握一些技巧可以使電路反映到實物硬件的復雜程度大大降低,減少飛線的數量,讓電路更加穩定。下面就筆者的經驗談?wù)劧炊窗宓暮附蛹记伞?/font>

1、初步確定電源、地線的布局

   電源貫穿電路始終,合理的電源布局對簡化電路起到十分關鍵的作用。某些洞洞板布置有貫穿整塊板子的銅箔,應將其用作電源線和地線;如果無此類銅箔,你也需要對電源線、地線的布局有個初步的規劃。

2、善于利用元器件的引腳

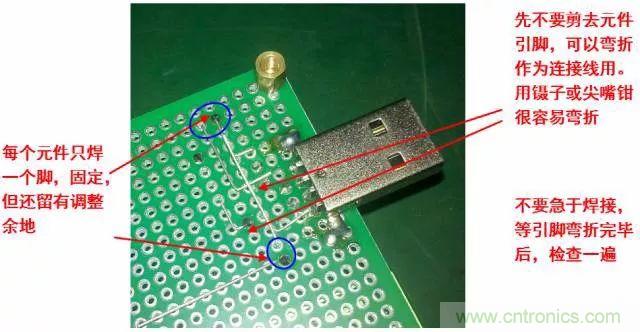

   洞洞板的焊接需要大量的跨接、跳線等,不要急于剪斷元器件多余的引腳,有時候直接跨接到周圍待連接的元器件引腳上會事半功倍。另外,本著節約材料的目的,可以把剪斷的元器件引腳收集起來作為跳線用材料。

3、善于設置跳線

    特別要強調這一點,多設置跳線不僅可以簡化連線,而且要美觀得多,如下圖。



4、善于利用元器件自身的結構

   圖

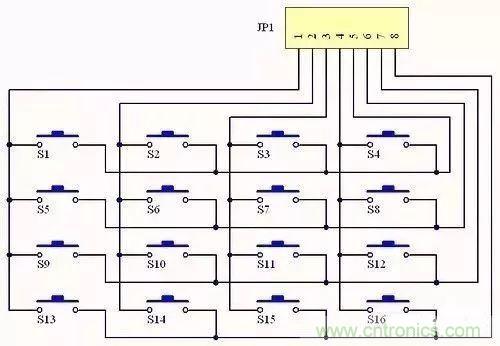

a是矩陣鍵盤電路,圖b是筆者焊接的矩陣鍵盤。這是一個利用了元器件自身結構的典型例子:圖b中的輕觸式按鍵有4只腳,其中兩兩相通,我們便可以利用這一特點來簡化連線,電氣相通的兩只腳充當了跳線。讀者可以對照圖c好好體會一下。



a

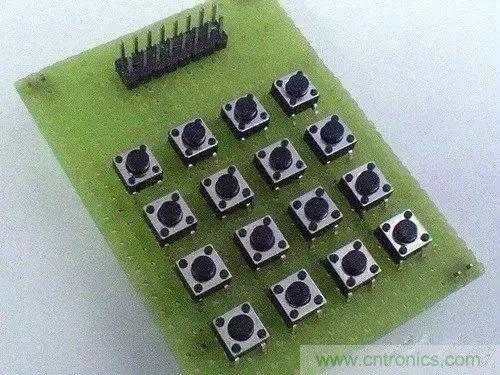

 圖b

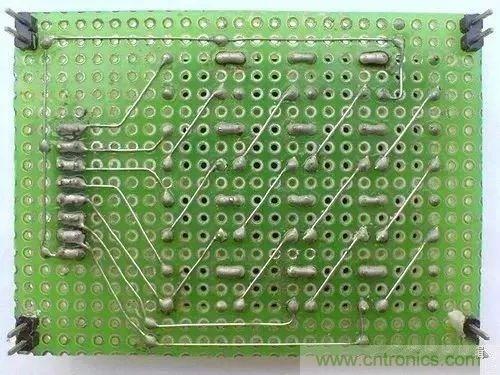

  c
5、善于利用排針

    使用排針,因為排針有許多靈活的用法。比如兩塊板子相連,就可以用排針和排座,排針既起到了兩塊板子間的機械連接作用又起到電氣連接的作用。這一點借鑒了電腦的板卡連接方法。

6、在需要的時候隔斷銅箔

    在使用連孔板的時候,為了充分利用空間,必要時可用小刀割斷某處銅箔,這樣就可以在有限的空間放置更多的元器件。

7、充分利用雙面板

    雙面板比較昂貴,既然選擇它就應該充分利用它。雙面板的每一個焊盤都可以當作過孔,靈活實現正反面電氣連接。

8、充分利用板上的空間

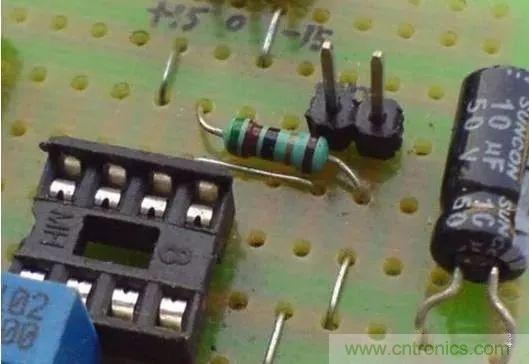

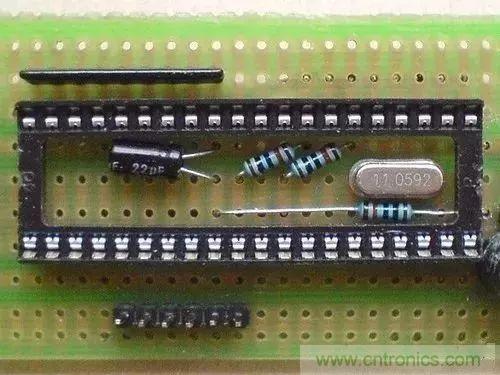

    芯片座里面隱藏元件,既美觀又能保護元件



菜鳥與老手搭的電路板,一對比嚇一跳!

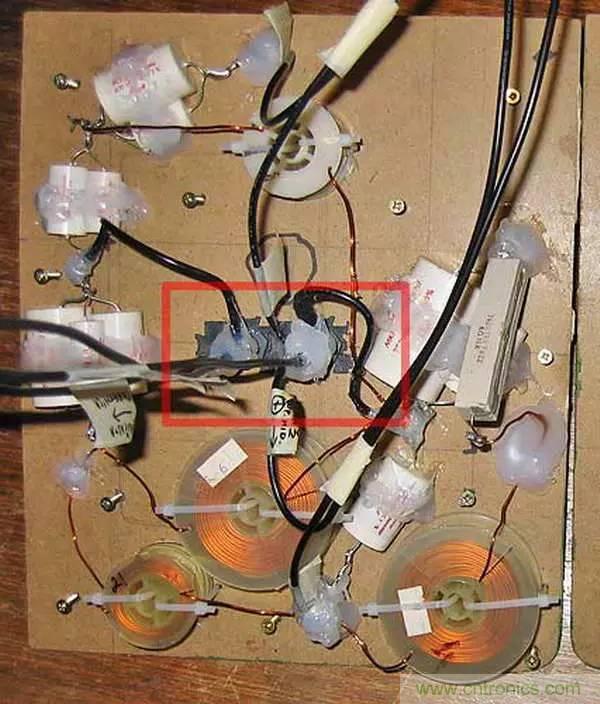

入門級的新人搭出來的板是這樣的

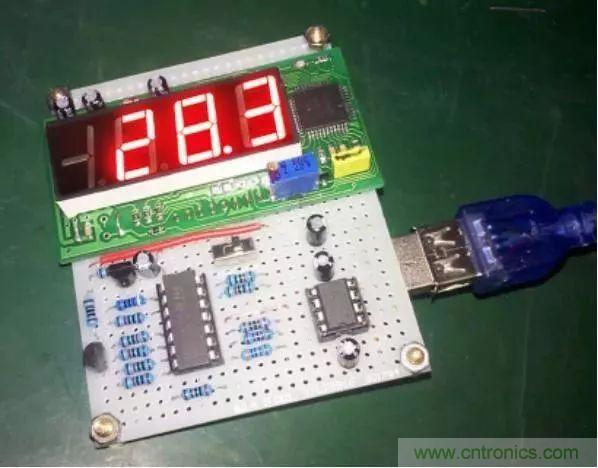

老手搭出來的板是這樣的

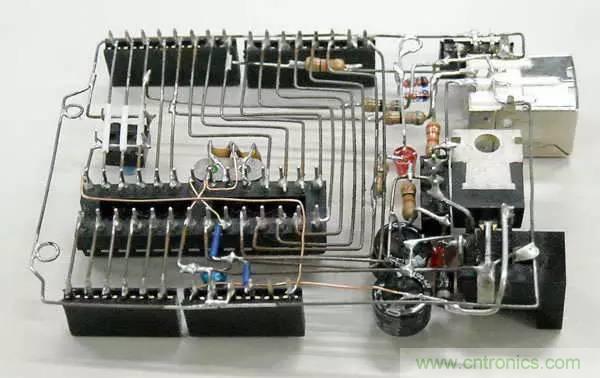

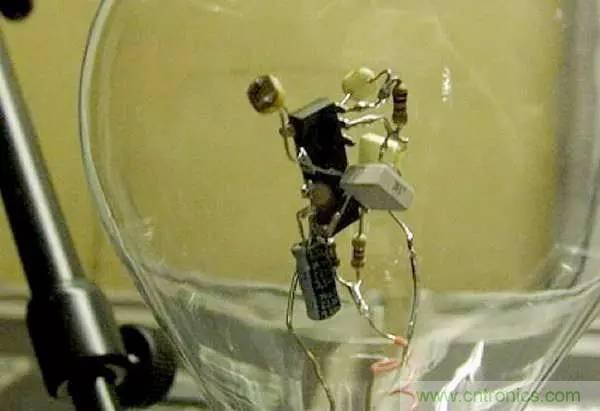

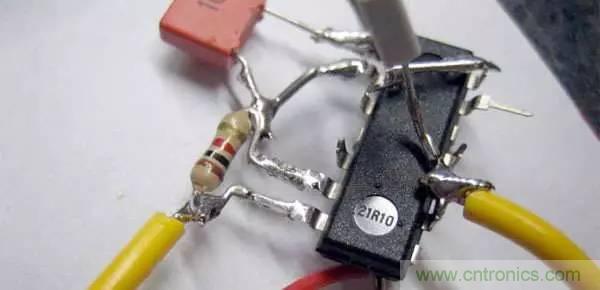

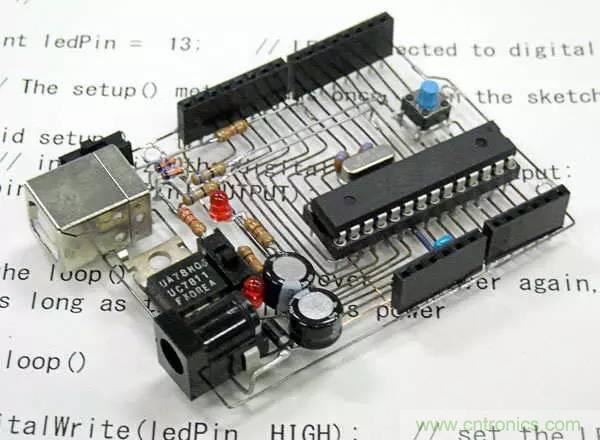

當然還有牛人不用板子也能搭得很漂亮

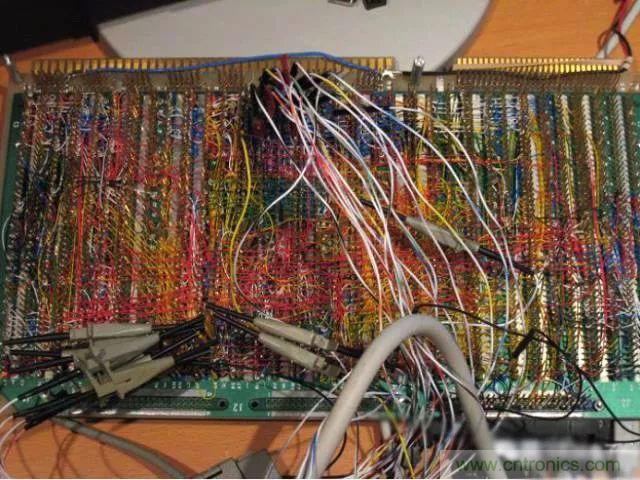

還有神人能搭出超級復雜的東西

老外在萬能板上用邏輯門搭建出一顆
CPU…簡直是帥呆了!








下面講講萬能板搭建電路的基本步驟和方法

一、準備工作

1、原理圖繪制與仿真



要點:

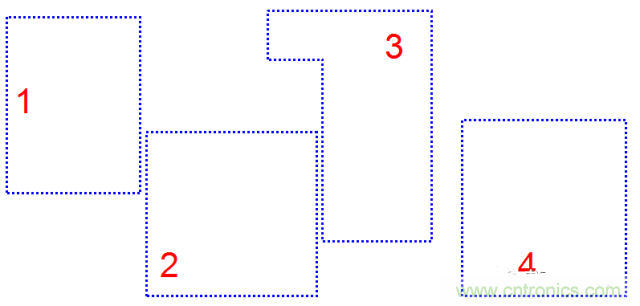

1)電路分塊,為布局和焊接提供大致的電路功能劃分 (2)關鍵點的參數【每個電路塊的輸入、輸出,特殊點等】為電路調試提供參理論考值

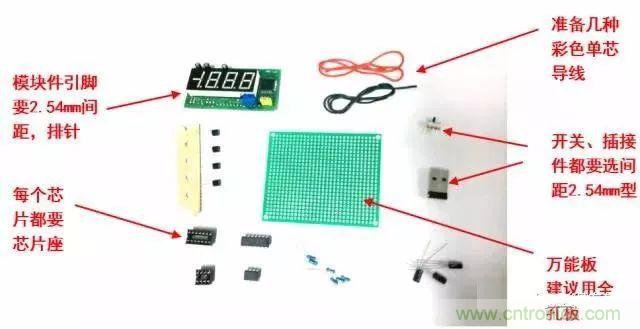

2、準備元器件

要點:

1)核對元件值與標號,不要遺漏

2)元器件、耗材等準備齊全再動手,切忌臨時東拉西扯

3)盡可能焊接前將元件測試一遍

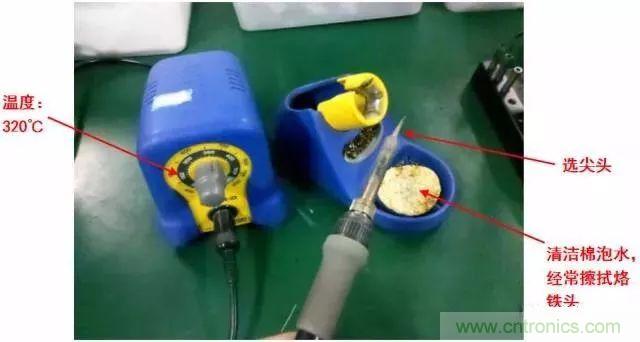

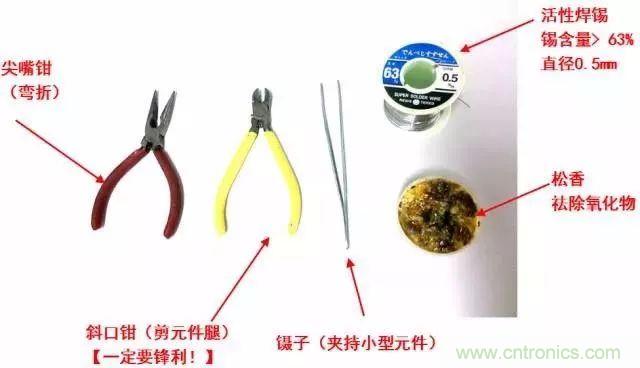

3、準備工具





電烙鐵必須要選好,建議用恒溫焊臺

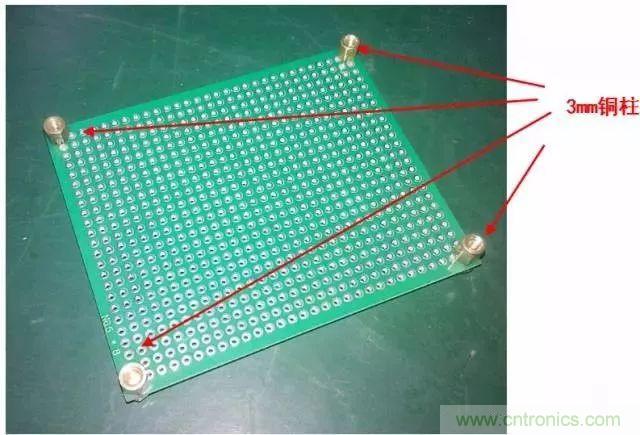

4、安裝銅柱



四角安裝銅柱(或螺絲)能有效防止焊接面意外短路

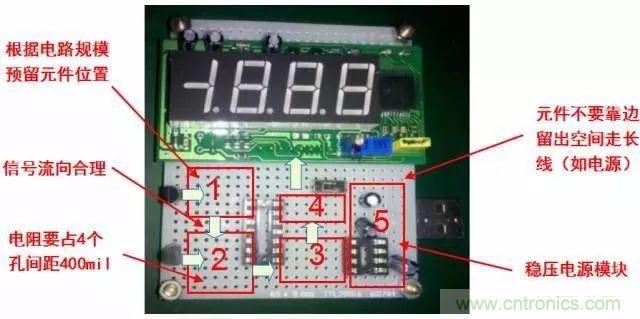

二、預布局

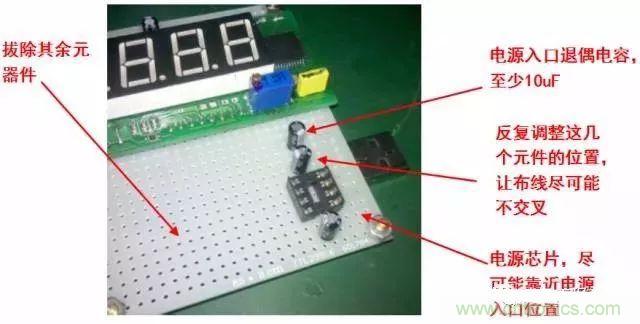

1、安排重要元件、接口器件



布局要合理、方便操作、緊湊、便于連線與焊接

2、考慮信號流向



信號在電路板上應盡可能順序流動,避免交叉

3、記錄布局,拆除元件



用鉛筆記錄關鍵元件位置、大致布局及信號流向

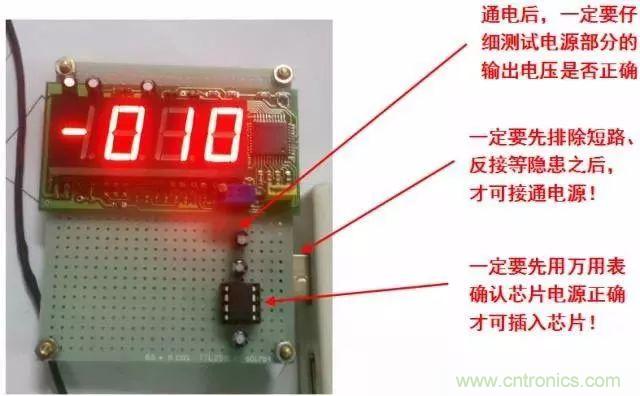

三、搭建電源部分

1、搭建電源部分

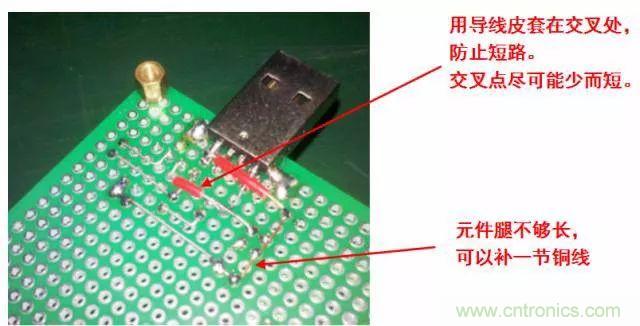

先焊接和調試電源電路,是保證整體正常的第一步





良好的布局才能讓走線十分輕松、容易



電源部分必須先調試和測試通過,才能進行后續電路搭建

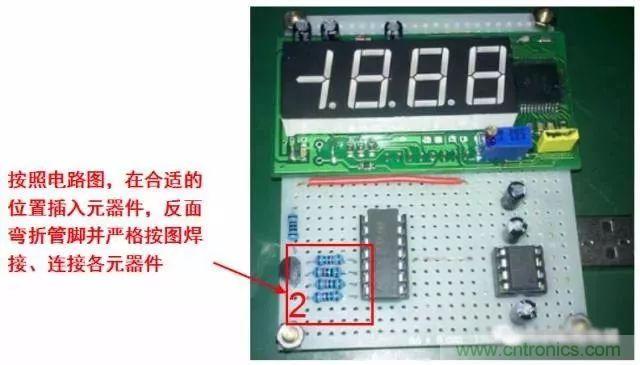

2、搭建信號處理部分



一般先從信號流的源頭部分開始搭建,按照順序邊搭邊測



搭完一個電路模塊后要立刻進行測試,與仿真或理論值對比

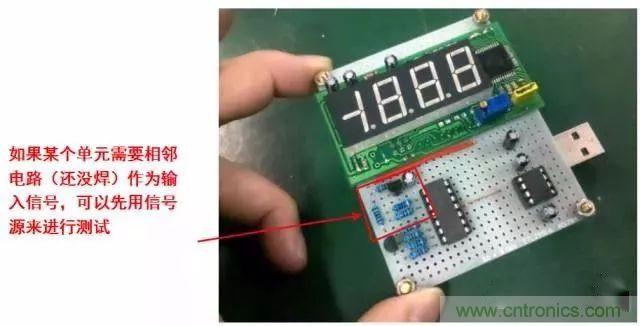

一定要分模塊搭建,測試同時進行,切忌一口氣全部焊完



本模塊測試完全正確后,再進行相鄰模塊的搭建和測試工作



按照類似方法,依次搭建其余電路模塊(同時進行測試)

3、完成焊接



檢查焊點、對不良焊點修正、潤色,整理混亂導線,收尾

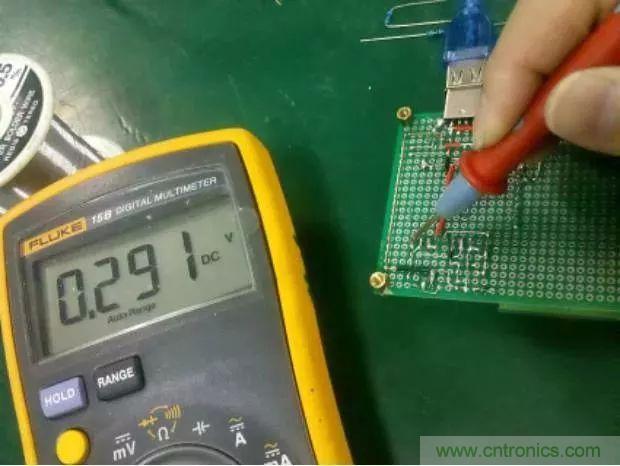

4、整體電路測試



功能、指標(如精度等)測試,驗證與總體設計目標相符

** 四、資料整理**

1、繪制正式電路圖

(1)是否有改動?若有改動,要反映到最終電路圖上。

(2)標出關鍵測試點。

2、測試報告

(1)整理原始測試數據,制成表格

(2)得出誤差、精度等指標,與理論值對比

(3)指標和功能是否達到了預期設計要求?

五、合格電路搭建作品欣賞

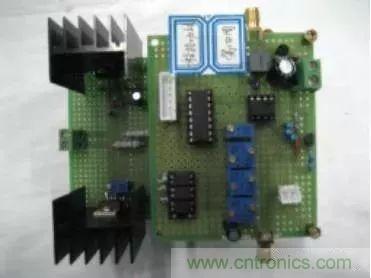

優秀作品
= 完整性、獨立性、美觀性、可測性
