【導讀】最近，我的落基山宅邸，因雷擊導致多個網絡設備損毀，其中之一—LG愛立信公司5口千兆以太網(GbE)交換機ES-1105G(圖1～圖3)，便是本次拆解分析的對象。在經歷電磁脈沖(EMP)輻射后，這臺ES-1105G設備便無法充電。為什么會這樣呢？不妨拆開設備看看。過程很簡單，只需卸下設備背面兩只十字螺釘即可撬開頂層面板一探究竟。

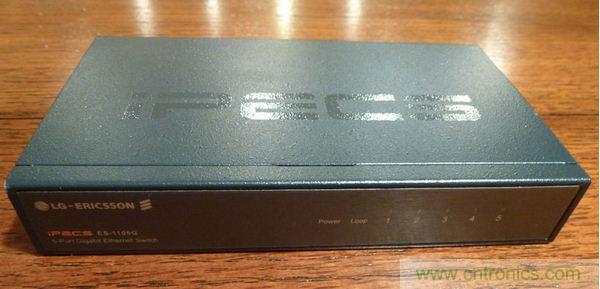

圖1：LG愛立信公司5口千兆以太網(GbE)交換機ES-1105G正面圖。
圖2：整機側面圖

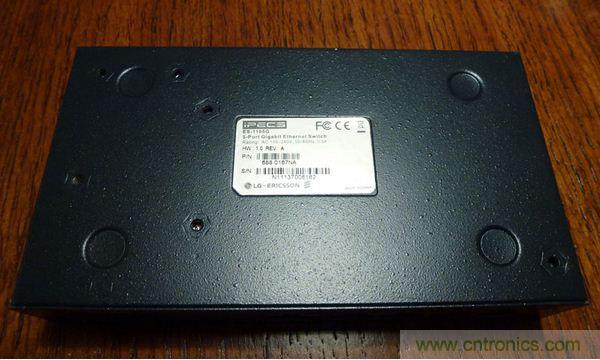

圖3：整機背面圖

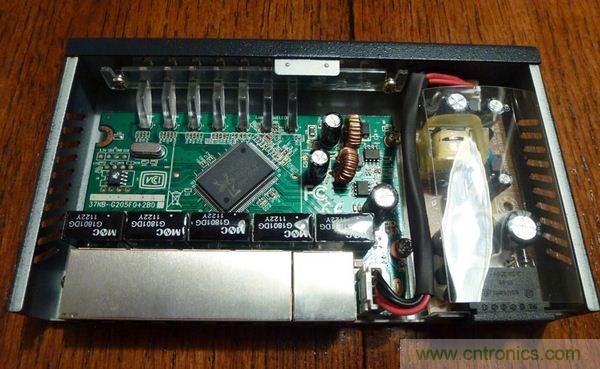

圖4：內部接線圖
首先大家可能會發現，與許多我們之前拆解的類似設備一樣，ES-1105G中并無太多元器件。當然，僅僅12.99美元的價格也意味著制造商不會花費太多的物料清單(BOM)成本。
第二點發現是，除了必要的數字系統電路板外，與其他使用墻插式電源適配器的產品(例如D-Link公司8口千兆以太網交換機GO-SW-8GE)不同的是，ES-1105G中內嵌了電源。
第三點發現是，電源子系統上覆蓋了一層透明的塑料片。在我看來，這層塑料片顯然不能有效充當電磁干擾(EMI)防護罩。
我只能假定這是為了防止電源元器件沾染灰塵而設計。圖5是去掉塑料防護罩后的細節特寫。
圖6是主系統電路板的細節特寫。主系統電路板的核心IC是瑞昱公司5口千兆以太網交換機芯片RTL8367，該芯片在128引腳QFP封裝中集成了低功耗5口10/100/1000M-PHY。你可能會注意到，這個IC很容易識別，因?yàn)?不像前幾代產品)該控制器上無需添加散熱器。畢竟，基于摩爾定律的光刻趨勢具有功耗(發熱)優勢。

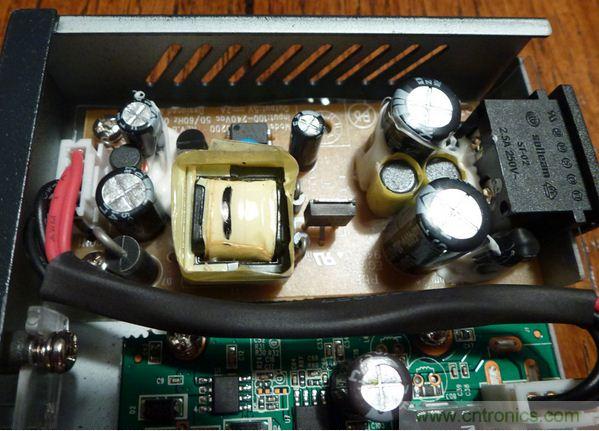

圖5：去掉塑料防護罩后的電源子系統細節特寫。

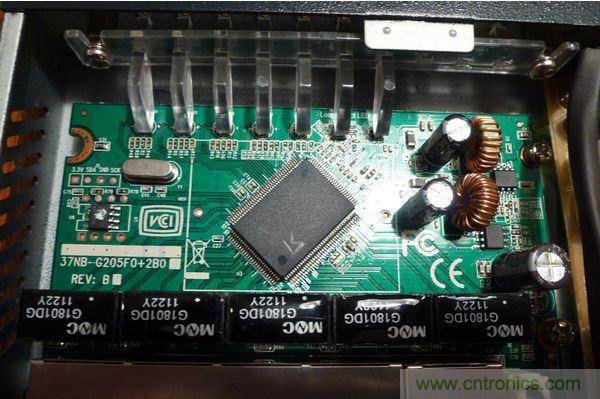

圖6：主系統電路板的細節特寫。
此外，電路板上還有一種值得注意的器件—MentechElectronics公司的G1801DG變壓器，每個端口各有一個。單靠肉眼觀察ES-1105G內部結構無法給出任何導致?lián)p毀的線索，至少我看不出來。若是讓我猜測的話，我懷疑原因是雷電產生的電磁脈沖通過交換機的一個或多個端口進入，損壞了其中的RTL8367控制器。
