超實用電路設計:電源防反接電路

發布時間:2015-10-23 責任編輯:sherry

【導讀】如果將電源的極性接反,可能會損壞電源或者燒掉電路板。這是眾多電子工程師都知道的道理,那么有什么好的方法解決嗎?這里為大家介紹一款超實用的電源防反接電路設計。

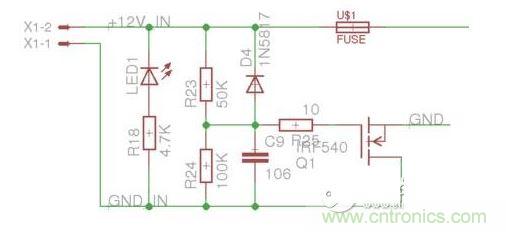

如果將電源的極性接反,可能會損壞電源或者燒掉電路板。下圖是一個實用的防反接電路。
電源的極性接反
當電源正向接入,且輸入電壓范圍為+9V~+28V時,MOS管的柵極電壓,為2/3Vin即6V~18.7V(柵極電壓不能超過20V),MOS導通,電路板正常供電。

當電源反向接入,且輸入電壓范圍為+9V~+28V時,MOS管的柵極電壓,為肖特基二極管D4的壓降0.7V,MOS管截止,電路板無電流通過,同時LED燈會被點亮。

如果輸入電壓大于+28V或者小于+9V,就需要調整R23和R24的值,使之滿足上面的條件。
