【導讀】近日，F(xiàn)CI宣布開發出一種無極性的板對板連接器，可以在+90°和-60°角度之間任意進行旋轉，該連接器具有自我適配性，也可以放置在PCB上的任何位置，這進一步拓展了設計選擇方案。
FCI是一家高速I / O電纜組件和連接器系統的領先制造商，已經開發出一種無極性的板對板連接器，可旋轉至+90°和-60°之間的任何角度。

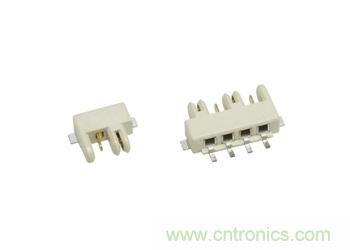

FCI無極性板對板連接器，可在+90°和-60°之間任意旋轉
RotaConnect可旋轉的板對板連接器具有顯著的設計靈活性，因為該款連接器能提供垂直、共面或角型互連解決方案。無極性板對板連接器具有自我適配性，也可以放置在PCB上的任何位置，這進一步拓展了設計選擇方案。
RotaConnect連接器采用雙光束彈簧觸點設計，可提供高性能和可靠性。 外殼固定采用無源鎖存器設計，因而可旋轉的板對板連接器的外殼能保護引腳和防止錯誤配接。提供可選側支架來增加PCB保持力，以及可選釘來進行定位。連接器支持多個配接和斷開接合方向，并在Y和Z軸方向提供浮動誤差。
“RotaConnect具有獨特的插頭接觸設計，含有一個硬幣樣的孔，可150度旋轉，為要求苛刻的應用提供所需的配接和連接角度，” RotaConnect的連接器高級經理（產品管理） Verghese Johan說， “此外，我們可旋轉的板對板SMT連接器在回流焊接時不會漂浮，使其成為我們客戶的一個更強有力的選擇方案”。
RotaConnect連接器是控制電路板、傳感器、制動器、LED硬燈條和汽車電子產品的理想選擇。
這些高功率板對板連接器具有3.00毫米間距，提供2至14位（增量為2）。 RotaConnect額定功率高達5A，工作電壓125V AC，溫度范圍-40°C至+125°C。
