以前高壓連接器、低壓連接器和光纖連接器在電子裝備中是分開安裝的，但隨著高低壓和光纖端子的增加，安裝需要的空間會越來越大，維護和保養也越來越困難?，F(xiàn)代及未來戰爭對軍用電子裝備提出了小型化、集成化和模塊化的要求，并且要求越來越高，國外的先進武器系統許多部件都實現了集成化和模塊化，一旦有問題，可以用手提電腦連接上武器裝備上的數據檢測系統進行在線檢測，檢測后可立即對損壞的模塊進行整體更換，所以維護和保養特別方便，節省了維護的時間，戰場生存性更強。在這個背景下，許多軍用的電子裝備各部件都進行了整合，光電混裝連接器也因此應運而生，有效地解決了安裝空間和維護問題。

本文的連接器主要用于電子對抗裝備中電源供電、電信號和光信號的數據連接，它不僅可以具有低壓接觸件和高壓接觸件，還包括了光接觸件，是光纖連接器、低壓連接器和高壓連接器的有機組合。

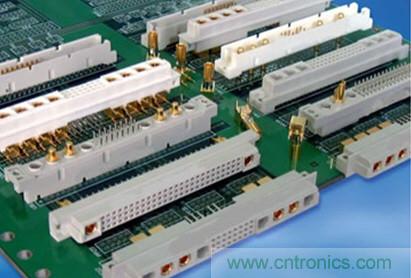

圖題：光電混裝連接器

主要性能要求

額定電流： 1A(DC);
接觸電阻：≤15mΩ;
介質耐電壓：10kV(海平面)/6.5 kV(21000m)(四芯);
漏電流： ≤10uA;
額定工作電壓：5.6(DC四芯)/0.3(DC七芯)kV;
工作溫度范圍： -55℃～+125℃;
單模：1310/1550nm; 單頭插入損耗：≤0.3dB;反射損耗：大于45dB;

產品整體結構設計

該連接器屬于多芯快速分離類。為了防止誤插，插頭殼體和插座殼體設計有五鍵槽結構;多芯快速分離類連接器是采用卡釘和螺旋套實現快速連接與快速分離，借助于五鍵槽完成連接器定位，用連接套將插頭連接器連接到插座連接器，采用波紋簧鎖緊機構保持恒定界面壓力。為了達到快速分離的目的，在插頭外殼上配有連接套，連接套的內孔壁上設計有三條等螺距的螺旋線結構的卡口螺旋槽，在卡口槽的底部有卡釘通孔，可觀察連接器的嚙合;相應的，插座外殼表面設計有三只卡釘，可旋至螺旋槽的底部，插頭旋到位后，連接器即可鎖緊。

由于采用了金屬外殼、EMI設計，可靠性高，高低空都有優良的耐電壓性能，可以根據不同的需要，任意調節電纜的長度，進行現場安裝，應用性較為靈活。

插頭連接器包括連接套、殼體、軟安裝板、插針組件、插孔組件、包含1.25mm標準接頭的光纖接觸件和相應的導線。安裝板的材料為硅橡膠，通過模具模壓成形;插孔和插針符合GJB1216的規定，選用20號接觸件，采用錫青銅車制而成，結構為開槽兩片式，收口后時效，外面使用不銹鋼套管進行防護。產品組裝完成后，尾部使用硅橡膠進行粘接密封，用以保證產品的耐電壓性能。

插座連接器包括殼體、安裝板、插針組件、插孔組件、包含1.25mm標準接頭的光纖接觸件和相應的導線。殼體的材料為熱固性材料DAP，是通過模具模壓成形，絕緣安裝板的設計和結構具有正確的截面和圓角半徑，以便在正常的裝配和使用中不會缺損、破裂或破碎。絕緣安裝板的設計使所有的接觸件都被可靠地固定在絕緣安裝板內。產品在進行組裝時使用硅橡膠灌封，用以阻斷氣隙通路，保證產品的耐電壓性能。
