智能手機越來越纖薄,連接器如何應變

發布時間:2013-01-08 責任編輯:alexwang

導讀】智能手機在2012年的發展變化可謂迅猛,機身越來越小,功能越來越強,處理速度越來越快,用戶對手機的要求也是越來越高。對于手機使用的電子元器件,包括連接器在內,都面臨越來越嚴格的挑戰,未來連接器的發展趨勢如何,我們?cè)谶@里對其發展趨勢做出一些展望。

智能手機越來越纖薄,連接器如何應變

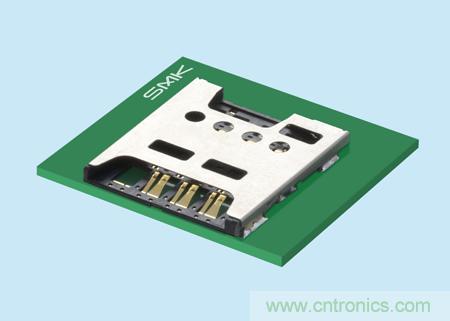

SIM卡連接器

提高存儲量 隨著手機功能提高,要求容量更大的存儲器。目前已有符合工業標準的小封裝可裝卸存儲卡,如MMC(多媒體卡)、SD(安全數據)卡或Sony公司的記憶棒。但它們都需要連接到手機電話電路的印制板上,如何設計連接器使之經濟、可靠、節省空間等,滿足多種式樣的存儲卡的連接要求,是連接器廠家所面臨的挑戰。

更加微小化 手機尺寸和重量顯著減小,功能增多,需要高密度裝配和互連。顯然要求其內部的元器件(包括連接器在內)必須尺寸越來越小,或是將它們集成到芯片或電路模塊中去。微小型化是必由之路。

表面貼裝 隨著小型化和大量生產的自動化高速組裝技術的發展,以及降低連接部份占用的空間,表面貼裝的連接器得以迅速發展,逐漸代替穿孔式插裝的連接器。目前生產的表面貼裝連接器(SMC)其引線(出腳)間距已經由原來的2.00mm、1.27mm發展到0.8mm0.5mm,甚至推出了0.3mm的柔性印制板連接器。安裝高度也由10mm降低到現在的2mm,甚至推出1.5mm的板到板連接器。

多功能接口 為用戶使用方便,也為設計和制造手機簡化,手機對外的接口數目越少越好。這樣不會使用戶面對眾多的各種接口而無所適從。所以要求手機上的對外接口連接器多功能化,它可以將低頻觸點、高頻同軸口和其它具有不同特性的接口復合于一體,滿足不同用途的連接要求。目前,手機下端的一個接口已經可以用于連接充電器、麥克風、耳機或免提支座等不同外接設備。

標準化和模塊化 為適應手機大量生產的需要和方便,節省空間和便于設計,手機內電路和元件,包括連接器在內,已經迅速模塊化,并且強烈需要形成統一的國際標準。當然,這樣做會影響各個廠家生產具有不同個性和特色、形態的手機,但這個問題并不難解決(請見后面介紹的"手機漢堡"設計理念)。

操作簡單 用戶群的普及,要求手機的使用必須簡單明了,必須直觀,對連接器也有同樣的要求。例如安裝SIM卡、安裝電池、連接充電器等必須操作簡單,一看就會。同時還要安全,防止誤操作,防止插反或插錯孔。然而,這些接口對用戶越是簡單,對連接器的設計和制造技術要求越高和越復雜。

高速傳輸與電磁兼容 由于手機的功能發展,從單一的語言通信工具,逐漸發展成為數據設備,有些用戶希望手機不僅能進行網絡通信,還要能與其它設備如電腦、PDA(個人數字助理)、打印機等一起使用。這些都要求更高的數據傳輸速度和良好的抗干擾性。傳統的接口連接器滿足不了這些要求。近年來出現的速度較高的USB(通用串行總線)和IEEE1934接口的連接器,使手機與電腦及其它設備的連接變得比較容易。

提高存儲容量
隨著手機功能提高,要求容量更大的存儲器。目前已有符合工業標準的小封裝可裝卸存儲卡,如MMC(多媒體卡)、SD(安全數據)卡或Sony公司的記憶棒。但它們都需要連接到手機電話電路的印制板上,如何設計連接器使之經濟、可靠、節省空間等,滿足多種式樣的存儲卡的連接要求,是連接器廠家所面臨的挑戰。
