【導讀】隨著許多高科技電子產品的普及，電子設備正在不斷向小型化發展，電源的輸出功率也正在不斷增大。因此對電子設備采取過熱保護措施的重要性正在日益增強。其中特別對于只需組成簡單的電路就能夠發揮過熱保護作用的PTC熱敏電阻的需求正在不斷增加。本屆介紹的是村田一款1.0×0.5mm、溫度測量誤差±3℃、額定零功率電阻值為1kΩ的片式PTC熱敏電阻。
隨著手機、平板電腦、LED照明等高科技電子產品的普及，電子設備正在不斷向小型化發展，電源的輸出功率也正在不斷增大，因此對電子設備采取過熱保護措施也更加重要，其中特別對于只需組成簡單的電路就能夠發揮過熱保護作用的PTC熱敏電阻的需求正在不斷增加。
現在具有過熱保護作用的片式PTC熱敏電阻的外形尺寸一般都大于1.6×0.8mm，溫度測量*2誤差也都大于±5℃。村田利用自己開發的材料技術和生產工藝技術，成功地實現了外形尺寸為1.0×0.5mm、溫度測量誤差為±3℃、額定零功率電阻值為1kΩ的片式PTC熱敏電阻系列產品的商品化。我們根據該產品的溫度測量值，在從80℃至150℃的范圍中以10℃為單位，劃分了各系列產品。
產品特點
* 外形尺寸小 (1.0×0.5mm)
* 溫度測量誤差小 (電阻值為100kΩ和10kΩ時，溫度測量誤差分別為±3℃和±5℃)
* 擁有豐富的以10℃為單位的系列產品，能夠滿足客戶的各種溫度測量要求 (80℃～150℃ (電阻值為100kΩ時) ; 65℃～135℃ (電阻值為10kΩ時) )
* 符合TUV和UL安規標準
用途
* LED燈的過熱保護和電力控制
* 筆記本電腦的電源散熱等; DC-DC轉換器的MOSFET*3過熱保護; 鋰離子電池保護電路中的MOSFET過熱保護
* 電動機逆變器和線圈的過熱保護和電力控制
術語說明
*1 熱敏電阻: 對熱敏感的半導體電阻，其電阻值會隨溫度的變化而改變。一般來說，許多人都知道電阻值會隨著溫度的上升而逐步減小的NTC (負溫度系數) 熱敏電阻。然而在熱敏電阻中，還有一種當溫度超過一定的溫度 (居里溫度*4) 時，其電阻值會隨著溫度的升高而急劇增大的元件，這就是PTC (正溫度系數) 熱敏電阻 (POSISTOR*5) 。PTC熱敏電阻不僅具備過熱保護功能，還具有特有的電阻溫度特性，可被用來控制電流和電力。
*2 溫度測量: 此系列產品最適用于檢測電阻值達到10kΩ或100kΩ時的溫度。
*3 MOSFET: Metal-Oxide-Semiconductor Field-Effect Transistor (金屬-氧化層-半導體-場效晶體管) 的縮寫。
MOSFET適合作為DC-DC轉換器的開關元件和一般的電流開關等元件。如果其工作溫度超過了一定的溫度，F(xiàn)ET (場效晶體管) 就會被損壞，因此通過使用具有過熱保護作用的POSISTOR?，就能夠防止FET因過熱而損壞。
*4 居里溫度: 也稱居里點 (Currie Point) 。我公司將電阻值達到溫度為25℃時的電阻值 (額定零功率電阻值) 的2倍時的溫度定義為居里溫度。
*5 POSISTOR: 是株式會社村田制作所的注冊商標。

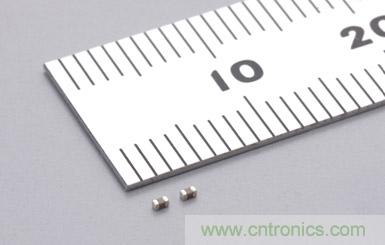

系列產品型號
* PRF15AR102RB6RC
* PRF15BA102RB6RC
* PRF15BB102RB6RC
* PRF15BC102RB6RC
* PRF15BD102RB6RC
* PRF15BE102RB6RC
* PRF15BF102RB6RC
* PRF15BG102RB6RC

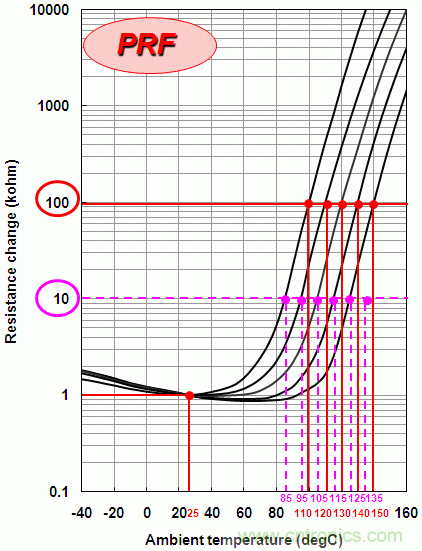

特性圖
電氣特性
| 產品型號 | 特性 | 額定零功率 電阻值(在環境溫度為+25℃的條件 下) | 電阻值為10kΩ時的溫度測量值 | 電阻值為100kΩ時的溫度測量值 | 最大電壓 |
| PRF15AR102RB6RC | AR | 1kΩ±50% | 135±5℃ | 150±3℃ | 32VDC |
| PRF15BA102RB6RC | BA | 125±5℃ | 140±3℃ | ||
| PRF15BB102RB6RC | BB | 115±5℃ | 130±3℃ | ||
| PRF15BC102RB6RC | BC | 105±5℃ | 120±3℃ | ||
| PRF15BD102RB6RC | BD | 95±5℃ | 110±3℃ | ||
| PRF15BE102RB6RC | BE | 85±5℃ | 100±3℃ | ||
| PRF15BF102RB6RC | BF | 75±5℃ | 90±3℃ | ||
| PRF15BG102RB6RC | BG | 65±5℃ | 80±3℃ |

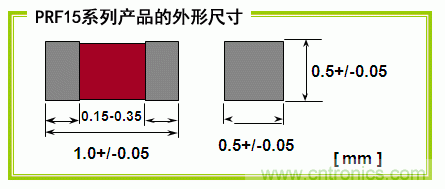

外形尺寸圖
生產體制
目前已經開始了該系列產品的量產活動。
樣品價格
10日元/個
