可在150℃高溫工作的汽車用獨石陶瓷電容器

發布時間:2012-11-11 責任編輯:rexliu

【導讀】村田推出新的汽車用獨石陶瓷電容器,能夠在150℃高溫環境下使用,達到X8R特性*1的1005尺寸和1608尺寸世界最大的容量,并且已開始量產。此產品不僅適用以導電性粘合劑進行安裝,也成功地解決了焊縫開裂*2的問題。

近年來的汽車市場逐漸重視汽車的高效率化和提高耐環境性能,為了能夠更細致地控制汽車,將電子元件安裝在引擎和變速器等附近的情形也越來越多。因此對于能夠在150℃的高溫環境下使用的電容器的需求也逐漸增多。并且,在擴展電子設備化的汽車市場,有必要削減元件的裝載空間,因此對于適用于汽車的1005尺寸、1608尺寸的小型元件的需求也越來越多。

針對這種趨勢,村田通過研發新的材料,開發了能夠達到X8R特性使用的獨石陶瓷電容器-GCG系列,能夠在150℃高溫環境下使用,相對于同尺寸擴大了容量,達到X8R特性的世界最大容量。

同時此產品通過采用了AgPd外部電極,從而能夠以導電性粘合劑進行安裝,解決了溫度循環中存在的焊縫開裂的問題。

產品特點

    * 實現了達到X8R特性的小型 (1005、1608尺寸) ,擴大電容量
    * 使用能夠以導電性粘合劑安裝的AgPd外部電極,解決焊縫開裂的問題

用途

ECU、變速器控制、ABS等必須對應高溫的汽車套件

系列產品型號

    * GCG155R91E104K: 1005尺寸/0.1μF (額定電壓25V)
    * GCG155R91H473K: 1005尺寸/47,000pF (額定電壓50V)
    * GCG188R91E474K: 1608尺寸/0.47μF (額定電壓25V)
    * GCG188R91H224K: 1608尺寸/0.22μF (額定電壓50V)
    * GCG188R92A683K: 1608尺寸/68,000pF (額定電壓100V)

外形尺寸

    * 1005尺寸 L: 1.0±0.1mm、W: 0.5±0.05mm、T: 0.5±0.05mm
    * 1608尺寸 L: 1.6±0.2mm、W: 0.8±0.1mm、T: 0.8±0.1mm

供貨情況

目前已經開始量產

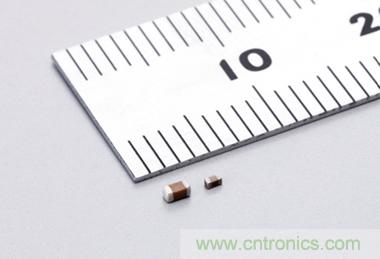

獨石陶瓷電容器

術語說明

*1 X8R特性:     溫度特性-55℃~150℃的范圍內,靜電容量變化率為±15%的特性
*2 焊縫開裂:     受溫度變化的影響,基板產生膨脹收縮的應力導致焊料結合部開裂的現象
