FCI最新便攜設備FFC/FPC連接器解決方案

發布時間:2012-05-22 來源:FCI

產品特點:

  • SFGL系列具有0.4mm間距和0.9mm高度,適用于平板電腦
  • VLP系列具有后翻式執行機構,帶有電纜鎖定功能和下觸式結構
應用領域:
  • 平板電腦、智能手機、顯示器、鍵盤和揚聲器


FCI公司生產的新型SFGL系列( 0.4毫米間距和0.9毫米高度)FPC后翻式ZIF連接器含有各種微間距后翻執行機構系列,它們就是目前的間距0.5毫米、高度0.9毫米( SFVL系列)及高度0.7毫米的產品(VLP系列)。 這些系列產品都含有9個引腳,用于平板個人電腦。

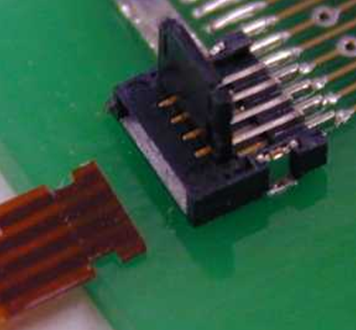

圖1:SFGL系列間距0.4毫米,高度0.9毫米
圖1:SFGL系列間距0.4毫米,高度0.9毫米

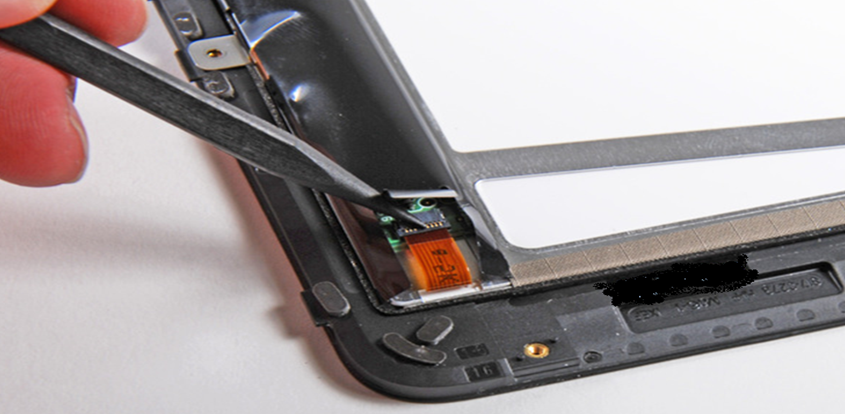

圖2:SFGL系列在平板電腦的應用

圖2:SFGL在平板電腦的應用

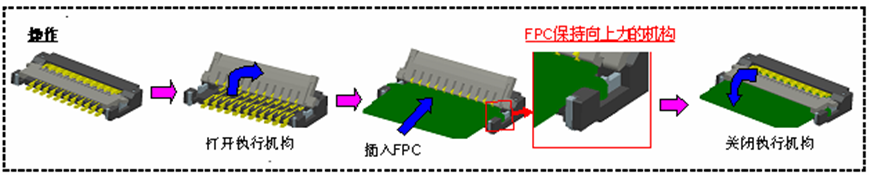

圖3:SFVL系列間距0.5毫米和高度0.9毫米
圖3:SFVL系列間距0.5毫米和高度0.9毫米

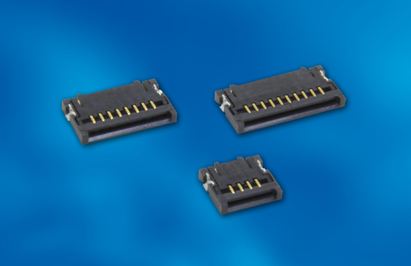

 圖4:VLP系列間距0.5毫米和高度0.7毫米
圖4:VLP系列間距0.5毫米和高度0.7毫米

FCI公司生產的間距0.5毫米、高度0.7毫米FPC ZIF連接器在這樣低的高度空間具備安全配接功能。它是以前SFVL系列產品的新版本(間距0.5毫米和高度0.9毫米的ZIF),是廣泛公認的標準ZIF連接器,以用于顯示器背光和觸控面板連接。 這款VLP0.7毫米高度系列具有相同的后翻式執行機構,帶有電纜鎖定功能和下觸式結構。

由于具備更高的電纜保持力和更方便的電纜吸入式后翻執行機構,VLP系列的4~10引腳連接器常用于智能手機和移動手機觸控面板連接。

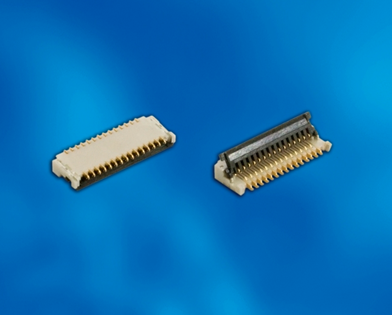

圖5:XL-D系列間距0.2毫米和高度0.9毫米
圖5:XL-D系列間距0.2毫米和高度0.9毫米

FCI公司生產的間距0.2毫米、高度0.9毫米ZIF連接器適用于顯示器、鍵盤和揚聲器連接。該款連接器的接觸間距為0.2毫米(交錯對齊),可配置0.4毫米引線。 目前可提供11引腳和29引腳連接器,并計劃達到81引腳。連接器高度為0.9 + / - 0.1毫米。其外殼材料采用熱塑性塑料(UL 94V-0)。用于固定接地卡和觸點的銅合金為無鹵素材料。其連接方式為市場上最常見的下觸式,配有翻頂式執行機構,關門操作也簡便。就連接器尺寸而言,連接器可以通過耳式電纜切口結構和外殼插槽結構具備前電纜保持功能。所需的電纜厚度為0.2+ /-0.03毫米。
 圖6:高度0.9毫米ZIF連接器
圖6:高度0.9毫米ZIF連接器

關于FCI
FCI是一家全球領先的連接器制造商,其業務遍及全球30多個國家,2011年銷售額達到11億歐元。FCI擁有14,000名員工,致力于為廣大客戶提供適用于各種消費及工業應用的優質創新產品。
更多信息,請訪問: www.fci.com
