傳統的矢量網絡分析儀VNA(vector networkanalyzer)在測量平衡/差分器件時，通常采用所謂的“虛擬”方法：網絡分析儀用單邊(single-ended)信號激勵被測件，測出其不平衡(unbalanced)參數，然后網絡分析儀通過數學計算，把不平衡參數轉換成平衡參數。該方法對于分析小信號(線性)狀態下的有源/無源器件已經夠用。但是當器件處于大信號(非線性)工作狀態時，該方法測試結果的精度就受限了。盡管人們想出了很多方法克服這個問題：例如采用“理想的”寬帶功分器或耦合器，但是這些方法都無法進行全系統校準。幸運的是羅德與施瓦茨公司(Rohde& Schwarz)的多端口網絡分析儀ZVA和ZVT，通過添加新的選件，就可以實現精確的寬帶差分器件測量，并且操作方便。

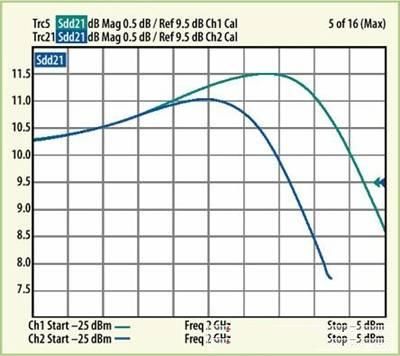

R&SZVx-K6選件是一種概念全新的技術，并且獲得了多項專利。該公司已經在多種有源器件上進行了實驗驗證，發現該方法得出的增益壓縮點結果和“虛擬”方法相比，確實有一定差距。圖1就是一個典型的例子，這個實驗采用R&SZVA40網絡分析儀，在兩種模式下分別測試一個2GHz的微波單片集成MMIC(monolithic-microwave-integrated-circuit)放大器?？梢钥闯觯谛⌒盘?hào)(線性)的情況下，兩種方法的測量結果一樣，但是在放大器處于壓縮狀態(大信號)的情況下，兩種方法的測量結果有明顯差異。采用真差分激勵測得的增益，比采用虛擬方法的結果提前4dB出現壓縮，并且最大增益的測量結果也要低0.5dB。
這種新技術的改進(優點)有如下三方面：
1.目前差分放大器在手機、智能電話、數據卡和其他移動設備中得到了廣泛的應用。但是這些器件目前大多采用虛擬方法來測試(由于以前還沒有真差分測試技術)。也就意味著目前測得的器件特性并不正確。
2.如果器件實際出現壓縮的功率，比廠商標注的要低(因?yàn)閺S商目前都用虛擬方法測試)，也就意味著現在的很多放大器都處于壓縮(過載)狀態下工作，其實際互調產物要比設計值高很多。
3. 采用虛擬方法設計生產手機的廠商，目前必須“功率回退”技術，才能達到理想的線性功率性能。
然而采用“功率回退”技術意味著需要更多(或輸出功率更高)的有源器件，才能達到指定的輸出功率，可能需要重新設計整個發射機部分。
當然，如果能更精確的測試出平衡器件的特性，器件、系統廠商就可以在產品出廠之前(而不是在使用中出現問題之后)，設計出理想的性能和工作條件。
用傳統的網絡分析儀測量差分(平衡)器件時，儀器只能產生單端激勵，通過數學計算，把測得的單端S參數轉化為差分S參數。儀器并沒有用差分信號去激勵被測件，而是把它當成一個單端器件來測量的。然后使用測得的單端S參數，計算出混合模S參數。由于沒有使用真實的差分信號去激勵被測件，這種虛擬方法的精度難以保證。這種方法的精度在小信號(線性)狀態下尚可，但是在大信號(非線性)狀態下，難以保證。
當有源器件處于大信號激勵下，其非線性特性逐步顯露(通常用1dB或3dB壓縮點來衡量)，這時采用傳統虛擬方法測量有源器件，就很難得到理想的結果。例如用虛擬法測得某個放大器的1dB壓縮點比實際值偏高，如果用這個參數去指導設計，則設計出的放大器就可能會于過載狀態，從而產生很多非線性產物。然而，以前網絡分析儀只能提供虛擬方法，因?yàn)榫W(wǎng)絡分析儀控制其輸出的兩路信號源的幅度和相位的技術極其復雜。

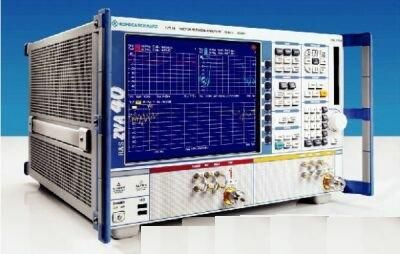

羅德與施瓦茨公司開發的這項新技術，首次實現了網絡分析儀輸出真正差分信號，用來激勵射頻微波平衡器件，其最高頻率高達40GHz。該方法基于專利控制的技術，控制兩路內部源的幅度和相位，以及專利的差分矢量校準技術。R&SZVA(2、3、4端口網絡分析儀)或該公司的ZVT(多端口網絡分析儀)內部的兩路源可以產生幅度相同，相位差為0度或180度的信號，其相位差的不確定度小于1度。用這組差分信號激勵被測件，可以直接測出差?；蚬材ｍ憫?yīng)，經過矢量修正，直接得出混合模S參數。
傳統的虛擬方法工作原理如下：在每一個頻點，網絡分析儀的1端口輸出一個單端激勵，在2、3、4端口測量傳輸分量，在1端口測量反射分量，然后分別再用2、3、4端口輸出單端激勵信號，重復上述測試?？梢缘贸?6個單端S參數(S11到S44)，再用這16個參數計算出混合模S參數Sxxyy。但是對于非線性器件，儀器的1端口和2端口不能輸出激勵信號，因此不能再現被測件在實際工作狀態下的性能。
[page]
產生真正的差分信號有很多難題需要克服：首先，要在兩個內部源之間實現180度相移，還要精確的控制這個相位差，以保證差分信號的質量。另外，在測量和校準參考平面，這個相位差仍然保持有效。而測試使用電纜的損耗、相位以及其他特性都會變化，這些都給精確的測量帶來很多困難。
儀器的校準方法和標準的“直通-開路-短路-匹配TOSM”(thru-open-short-match 或稱SOLT)校準方法一致。即使測試電纜不對稱(例如長度不同)或者在片測試，這種校準方法也適用。該儀器也能產生相位差為0度(同相)的信號，進行共模測試。以前的儀器中，相位隨時間以及溫度漂移是一個很嚴重的問題，這里內部源采用了特殊的算法和控制電路，不斷的檢驗并修正內部源的相位差，以保證差分信號嚴格的幅度相位關系。
真正差分技術測量一個4端口平衡器件的具體工作步驟如下：
網絡分析儀的1號邏輯端口(實際上由兩個物理端口組成)發出幅度相同、相位差為180度的差模信號，加載到被測件上，在2端口測量傳輸分量的差模和共模響應，同時在1端口測量反射分量的差模和共模響應;然后儀器的1號邏輯端口產生幅度相同、相位差為0度的共模信號，同樣分別測量傳輸和反射信號的差模/共模響應。
網絡分析儀的2號邏輯端口發出幅度相同、相位差為180度的差模信號，加載到被測件上，在1端口測量傳輸分量的差模和共模響應，同時在2端口測量反射分量的差模和共模響應;然后儀器的2號邏輯端口產生幅度相同、相位差為0度的共模信號，同樣分別測量傳輸和反射信號的差模/共模響應。被測件的混合模S參數可以直接由上述的差模/共模響應計算得到，經過系統誤差修正后，直接在儀器屏幕上顯示。完成上述所有測試的掃描時間僅需300ms。
該技術還可以實現幅度和相位不平衡掃描(以模擬非理想狀態)。對于幅度不平衡掃描，這時兩路信號的幅度不再相等，其中的一路可以在用戶設定的范圍內功率掃描。類似的，對于相位不平衡掃描，兩路信號的相位差不再保持180度，而是在一個設定的范圍內變化。這兩種掃描方式都是為了模擬非理想工作狀態，為設計者提供更多的參考信息。
用戶可以簡單的通過點擊鼠標，在虛擬模式和真差分模式間切換，并且兩種方法的測試結果可以在同一個圖形中實時顯示。而且兩種方法的校準技術相同，用戶無需分別校準。該儀器還提供一種簡單、直觀的平衡器件測試向?qū)С绦颉Ｕ娌罘譁y(cè)量技術無需硬件更新，可以在任何4端口ZVA系列，以及任何端口數大于3的ZVT系列網絡分析以上使用。
