Picoflex新品特性：

• 采用高溫尼龍和聚酞酸酯的SMT和表面安裝兼容PCB接頭
• 選件均針對PCB和母連接器而極化

Picoflex應用范圍：

• 適用于在受限空間需要功率和信號的各種高密度應用

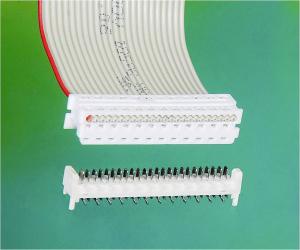

7月12日，全球領先的互連產品供應商Molex公司宣布擴展其豐富的Picoflex® IDT連接器系統，最新產品是閂鎖型Picoflex接頭(Latched Picoflex Header)，適用于在受限空間需要功率和信號的各種高密度應用。

Picoflex連接器系統包含PCB接頭、電纜連接器和標準帶狀電纜組件，具有高可靠性端子設計，可以閂鎖并消除電纜應力，有助于在工業、汽車、醫療和多媒體行業的各種嚴苛應用中提供持久穩固的電氣連接。

Picoflex系列具有采用高溫尼龍和聚酞酸酯(Polyphthalamide，PPA)的SMT和表面安裝兼容(Surface Mount Compatible) PCB接頭。所有七種接頭選件均針對PCB和母連接器而極化。交錯排列的焊尾的間距為1.27mm，而同向的兩排焊尾之間的距離為2.54mm，從而顯著減小焊料橋接的風險。

預裝IDT端子和電纜導管的一體化注塑本體設計，可省去單獨的上部連接座、端子或插入工具，大幅降低了應用成本。IDT連接器上的電纜入口的扁圓外形，能夠確保1.27mm26至28 AWG標準帶狀電纜的精確定位。只須將IDT端子推入連接座、去除電纜套管，并將連接器定位于連接座頂部以有效地消除應力，即可完成連接器的端接。每個電路的四個觸點加上完整的應力消除機制，有助于確保在高振動和強沖擊應用中實現可靠的電氣接觸。

Molex提供長度從6至120cm的四種不同類型的標準電纜組件選項，第一種是兩個90327連接器以C方式連接，第二種兩個90327連接器以Z方式連接，第三種是一個90327連接器和一個90584板內連接器以Z方式連接，第四種是一個90327插座和一個90584板內連接器以C方式連接。Molex還提供包括更短的電纜長度的全范圍非標準型選項。

設計PicoflexIDT連接器的目的是為了最大限度地減小組裝成本，Molex同時也提供從現場維修和原型構建的手動工具，到全自動線束加工機器等一系列應用工具。根據所選工具的等級，機器能夠制造雙端電氣電纜，以及經過連通性測試的電纜。
