- 集成了通信、信號和電力傳輸功能
- 具有兩個高速以太網接口、提供額外空間
- 規格設計極其緊湊、新增外殼元件
- 優化安裝在伺服電機PCB上的插針式外殼
- 簡化本地控制馬達的電力與信號之間的連接
泰科電子近日宣布推出一款新型混合連接器。這款Motorman混合連接器可簡化本地控制馬達的電力與信號之間的連接。它在緊湊型的單一連接器中集成了通信、信號和電力傳輸功能，因此僅需一根連接電纜即可。
這款Motorman混合連接器具有兩個高速以太網接口，可提供實時自動化控制，同時減少布線的復雜度。這款新型設備還提供額外空間，可配備五個電力插座、五個信號插座和一個接地保護裝置。這些接觸裝置利用了泰科電子性能可靠的最新經濟型MCON 2.8mm和MCON 1.2mm接觸系統。

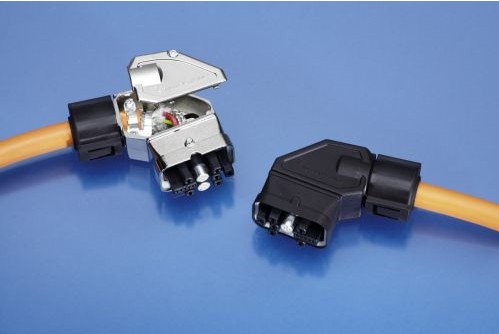

這款長方形Motorman連接器的規格設計極其緊湊，僅為41.5 x 22.3毫米。外殼為新增元件，有金屬和塑料兩種外殼可供選擇。在惡劣工業環境下推薦使用金屬外殼，而在相對較好的環境下使用塑料外殼可有效節約成本。線纜并非以直角導入，而是以100°的角度導入，這樣可確保線纜彎曲半徑與外殼幾何形狀之間良好匹配。
通過導桿，可以將Motorman連接器外殼鎖在印刷電路板（PCB）上。該導桿可從總成側輕易打開；但要把它從另一側解鎖，則必須使用螺絲起子，這樣可防止誤操作。因?yàn)榻硬寮尚D(zhuǎn)180°，所以線纜可從兩個方向?qū)С?。這款連接器接入側空間大，因此組裝非常便捷，排查故障也簡便得多，因?yàn)榭梢苑奖愕貦z查每個接觸器。
這款新品還大大優化了專為安裝在伺服電機PCB上而設計的插針式外殼。首先，焊接插針體積小巧，專為270°C條件下的自動回流焊接工藝而定制。其次，把信號和電力插針分別放置在集成隔斷的兩側并分組，因此信號和電力路徑就不會交叉，這意味著PCB需要的層數減少了。
創新的線纜外殼密封設計（IP 69K防護等級）生成兩個壓縮環形線，圍繞在混合線纜外殼周圍。直徑在13至17毫米之間的線纜都能用同一尺寸的密封件組裝，不需要任何扭矩控制工具。金屬夾鉗用作應力消除裝置，可確保較高的電纜至插頭抗張強度（大于150N）。同時，夾圈實際上提供了360°傘形電纜屏蔽層接觸件。
Motorman連接器的設計工作條件為24VDC~600VDC直流電，最高工作電流20安培，最高工作溫度80°C。在使用三到四個電力接觸器的情況下，也可使用最高480VAC的交流電源。間隙和爬電距離符合所有適用的歐洲標準和UL/CSA指導方針。
