詳細解析低壓放大器
發布時間:2021-07-05 來源:ADI 責任編輯:wenwei
【導讀】AD8517采用低至1.8 V的電源電壓供電。該放大器可以在大多數常用電池的放電截止電壓下工作,因此非常適合電池供電應用。表I列出了幾種典型電池的標稱電壓和放電截止電壓。
電池電壓放電
AD8517采用低至1.8 V的電源電壓供電。該放大器可以在大多數常用電池的放電截止電壓下工作,因此非常適合電池供電應用。表I列出了幾種典型電池的標稱電壓和放電截止電壓。

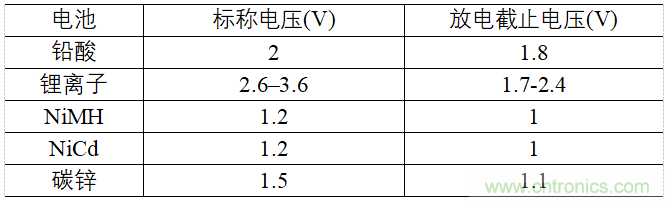

表I:典型電池壽命電壓范圍
軌到軌輸入和輸出
AD8517具有出色的軌到軌輸入和輸出特性,采用低至1.8 V的電源電壓供電。由于該放大器的電源電壓范圍設置為1.8 V,因此共模電壓可設置為1.8 V p-p,使輸出擺幅無需限幅便可達到任一電壓軌。圖1顯示的是在單位增益下測定的輸入和輸出范圍,頻率為22 kHz,VS = 1.8 V,VIN = 1.8 V p-p。
圖1.軌到軌輸入輸出
在AD8517的整個額定工作電壓范圍內(1.8 V至5 V),都可以觀察到該器件的軌到軌特性。
總諧波失真+噪聲

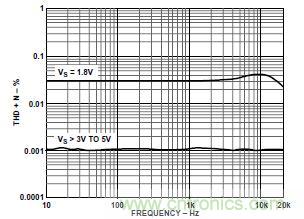

AD85x7系列的總諧波失真非常低,使該放大器成為音頻應用的理想之選。圖2所示為THD + N圖;在增益為1的同相增益配置下,VS > 3 V時,THD + N約為0.001%,VS =1.8 V時,THD + N約為0.03%。但在反相配置下,THD + N在所有額定工作電壓范圍內均為0.001%。
圖2.THD + N與頻率的關系圖
微功耗基準電壓發生器

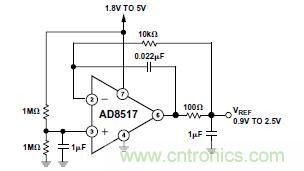

許多單電源電路被配置成偏置到電源電壓的一半。在這些情況下,可以用通過放大器緩沖的分壓器創建假接地基準電壓。圖3即為這種電路的電氣原理圖。兩個1 M?電阻產生基準電壓,同時僅從1.8 V電源汲取900 nA電流。從反相端連接至運算放大器輸出端的電容提供補償,使旁路電容可以連接在基準輸出端。該旁路電容有助于為基準輸出建立交流接地。
圖3.微功耗基準電壓發生器
麥克風前置放大器
AD8517非常適合用作麥克風前置放大器。圖4顯示了實現方法。放大器增益設置為R3/R2。R1用于偏置駐極體麥克風,C1用于阻隔放大器與直流電壓。
圖4.麥克風前置放大器
電話線路接口的直接配置

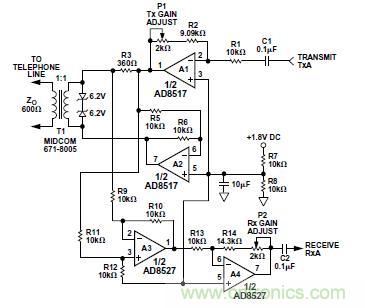

圖5顯示了600 Ω傳輸系統的1.8 V發射/接收電話線路接口。它允許以差分方式在600 Ω變壓器耦合線路上進行全雙工信號傳輸。放大器A1提供增益,可經過調整以符合調制解調器輸出驅動要求。A1和A2均配置成依靠單電源向變壓器施加最高電平信號。放大器A3配置成差分放大器是出于以下兩個原因:(1)防止發射信號干擾接收信號,(2)從傳輸線路提取接收信號,以便由A4放大。A4的增益可采取與A1相同的方式調整,以符合調制解調器的輸入信號要求。由于采用標準電阻值,因而可使用SIP(單列直插式封裝)格式的電阻陣列。通過與AD8517的5引腳SOT-23封裝或AD8527的8引腳MSOP及8引腳SOIC封裝耦合,該電路可提供緊湊型解決方案。
圖5.調制解調器的單電源直接配置
