【導讀】使用兩個JFET構成直接耦合級聯放大,可以穩定的工作在輸入和輸出都是電感負載的情況下,而不發生自激振蕩。本文通過測試 MPF102 構成的直耦級聯放大電路,驗證了這種電路的穩定性。對于環形磁芯,工字型磁芯,帶有屏蔽的中周變壓器以及表貼電感進行測試,驗證在環境磁芯,表貼電感都可以避免電路由于外部磁耦合而產生自激振蕩。
§01 JFET級聯放大
討論這個問題一個主要來源是在前面 **一款N-溝道耗盡型JFET晶體管 MPF102 **[1] ,以及 對比BF245、2SK30A,2SK160A與 2SK241 對于150kHz導航信號放大關系[2] 實驗中多次碰到,利用電感作為漏極負載,提高JFET射頻放大器增益的時候,電路出現了 哈特萊自激振蕩[3] 的情況。但作為JFET的 2SK241 卻不會,那么普通的JFET安裝 2SK241 構成級聯放大器,是否也可以獲得穩定高增益的高頻放大效果呢?
1.級聯JFET放大電路
2SK241 表面上看起來是一個FET,但從內部構造來看則為兩個FET。這兩個FET形成級聯。下面是來自 圖解電路設計與制作系列的高頻電路設計與制作[4] 一書中給出的FET 2SK241 的內部結構,如下圖所示:

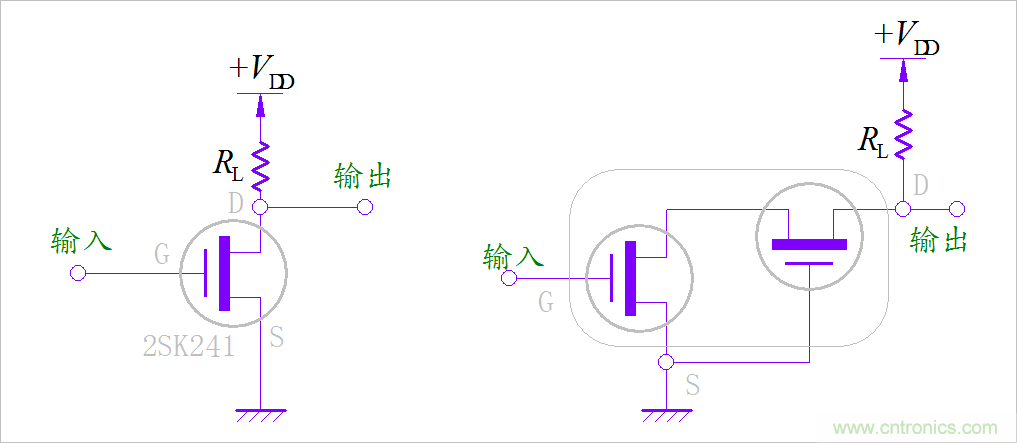

圖1-1-1 級聯型FET **2SK241** 內部結構
在其中級聯結構中,第二個FET的輸入阻抗比較低,因此所形成的電壓量小,由此從第一個FET的g-d反饋電容中影響到輸入級的信號量也就減少了。正是因?yàn)檫@個原因,這就是的整體的反向電容只有 0.035pf 。
2.直耦級聯電路調研
使用 JFET cascade 在BING檢索放大電路。在 80_MHz_CASCODE_AMPLIFIER[5] 顯示了一個基于 U1994E的級聯放大電路。它采用了輸入、輸出雙調諧回路完成 80MHz 放大電路。

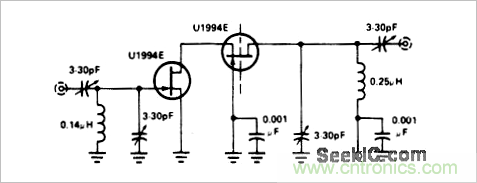

圖1-2-1 基于U1994E的級聯FET放大電路
在 Cascode amplifier[6] 對于 基于 FET 級聯放大電路進行了進一步的討論,通過級聯,減少了放大電路輸入輸出之間的耦合,增大了電路的帶寬。更重要的是給出了實際級聯工作的電路。如下圖所示:

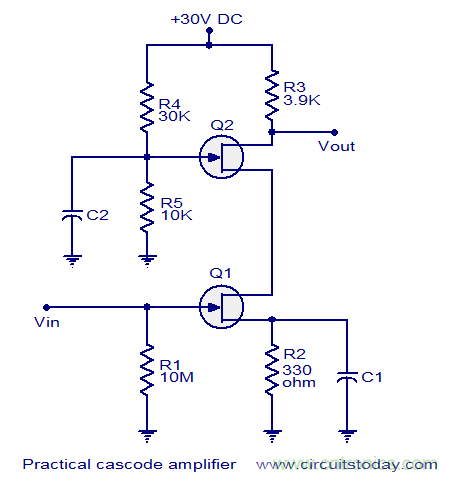

圖1-2-2- 實際級聯放大電路
在上圖中,對于 Q2 的柵極使用了 R4,R5進行了偏置,建立起電路工作的電流工作點。
Cascade amplifier circuit[7] 顯示了一個帶有中和電容直耦級聯FET高頻放大電路。它的輸入和輸出也同樣采用了雙調諧電路。C3在輸出與輸入之間構建了負反饋的中和電路。

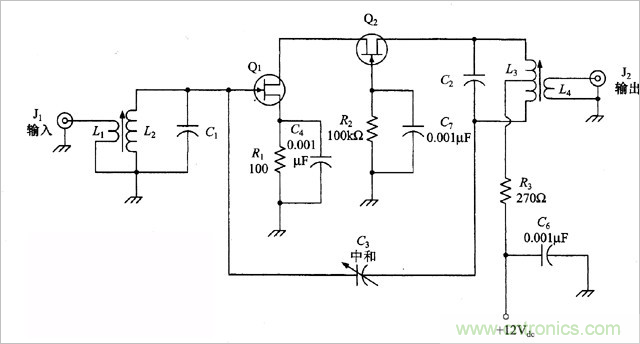

圖1-2-3 帶有中和電容的直耦級聯放大電路

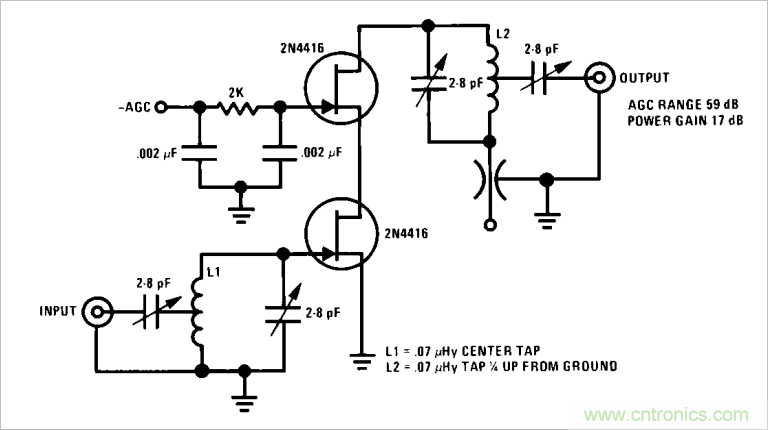

TI的應用筆記 AN-32 FET Circuit Application[8] 中給出了200MHz直耦級聯FET放大電路。其中 Q2 的偏執電壓用來設置整個放大電路的增益控制。
圖1-2-4 200MHz直耦級聯FET放大電路
The Hybrid Cascode — A General Purpose AGC IF Amplifier[9] 則進一步討論了這種電路在自動增益控制(AGC)方面的應用。其中包括了使用三級電路的串聯可以實現高達100dB的增益控制。

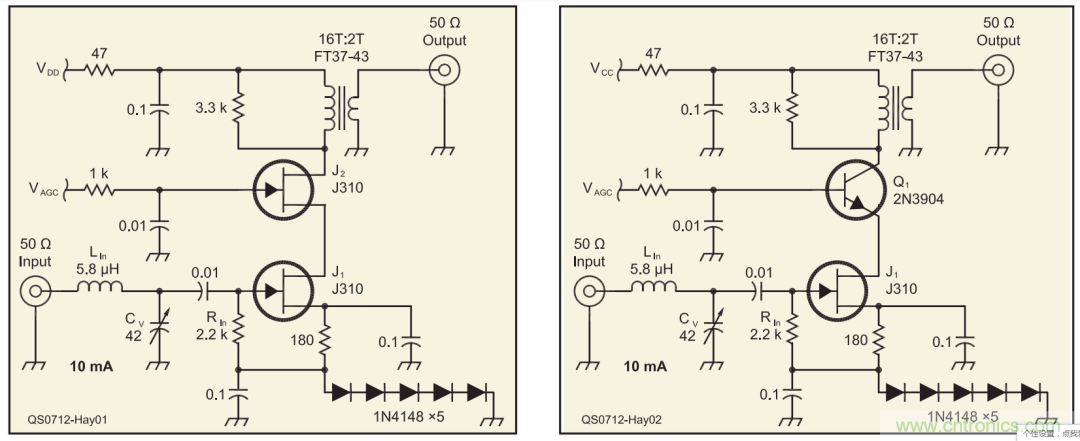

圖1-2-5 兩款直耦級聯射頻放大電路
3.實驗電路
圖1-3-1- 測試實驗電路
請注意,上述電路中沒有按照【圖1-2-2】通過電阻建立他的電流工作點。
§02 測試結果
1.搭建實驗電路

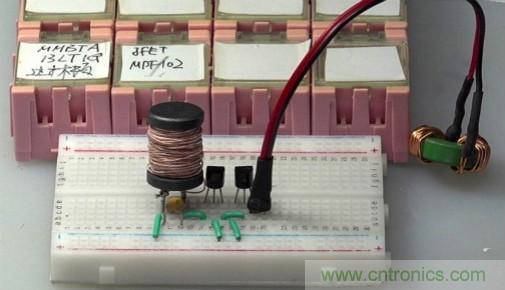

在面包板上搭建的實驗電路板,使用DH1766提供工作的電壓, +12V。
在面包板上搭建的實驗電路板
上述電路中對應的扼流圈的電感,在頻率下,對應的感抗為
2.電路靜態
對于面包板上的實驗電路測量對應的靜態工作點。具體數值為:
◎ 電路靜態工作點:
工作電流:4.7mA
Q1 的 Vds:0.318V
Q2 的 Vds:+12V
3.電路動態特性
(1)測量Q2的漏極電壓

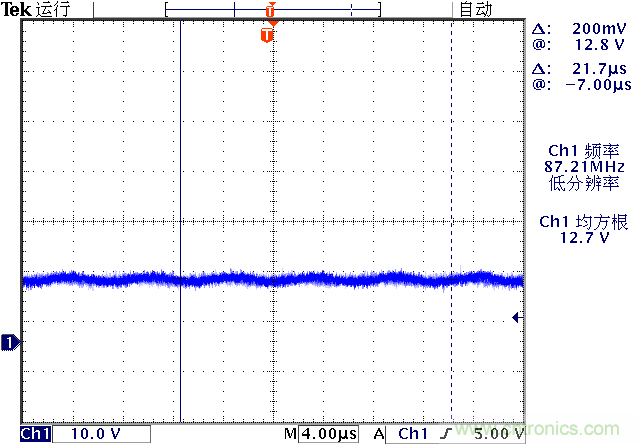

使用示波器測量Q2的漏極電壓波形,電路沒有自激振蕩。電路是穩定的!
作為對比,將上面直耦級聯重新改換成單個 MPF102 共源放大,此時電路產生強烈的自激振蕩。如下是測量得到的電路漏極電壓波形。

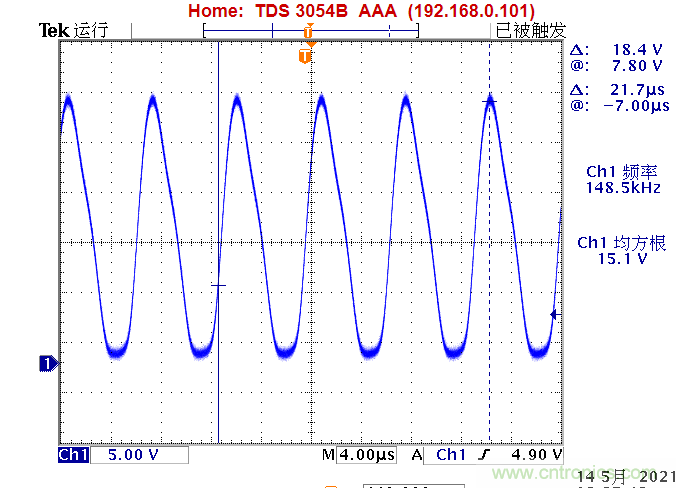

圖2-3-1 使用單個 **MPF102** 進行共源放大,電路產生自激振蕩
(2)接收150kHz導航信號
將無線充電電源放置在附近2米距離,測量電路Q2的漏極電壓波形:
圖2-3-2 直耦級聯電路放大150kHz導航信號
使用 FLUKE45[10] 數字萬用表的交流電壓檔測量Q2漏極交流電壓有效值,大小為 0.478Vrms。
作為對比,使用 2SK241 替換上面的級聯 MPF102 ,可以測量輸出的交流電壓的有效值為 0.439Vmrs。
4.提高扼流圈電感值
為了提高信號放大幅值,提高扼流圈的電感值,測試不同形式的電感,特別是對于10mH工字型的電感,測試電路是否可以穩定工作。
(1)使用工字型10mH電感
◎ 電感基本參數(10kHz):
電感量L0:9.819mH
串聯電阻R0:42.93Ω
通電后,電路出現了強烈的振蕩。

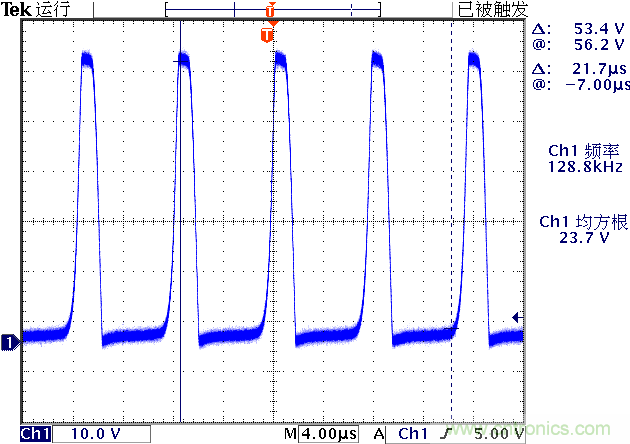

圖2-4-1-2 電路產生了強烈的振蕩

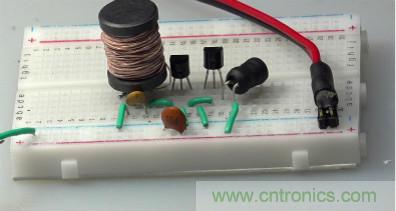

由于距離近,增益高,即使將工字型電感彎折使其與天線電感形成90°的位置關系,也會形成強烈的振蕩。
圖2-4-1-3 將工字型電感彎折與天線形成90°
(2)使用中周

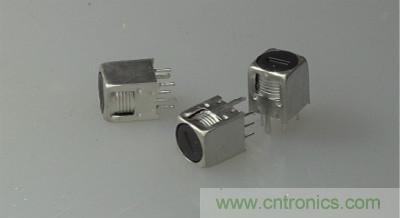

為了抑制電磁耦合造成的電路自激振蕩,使用 超聲波測距測速升壓可調中周[11] .
超聲波升壓中周變壓器
經過測量,它的副邊的基本參數為:
◎ 中周副邊參數:
電感L2:10.79mH
串聯電阻Rs:22.98Ω
接上帶有屏蔽的中周之后,電路處在臨界振蕩的狀態。使用FLUKE45測量交流值為 0.050Vrms 。

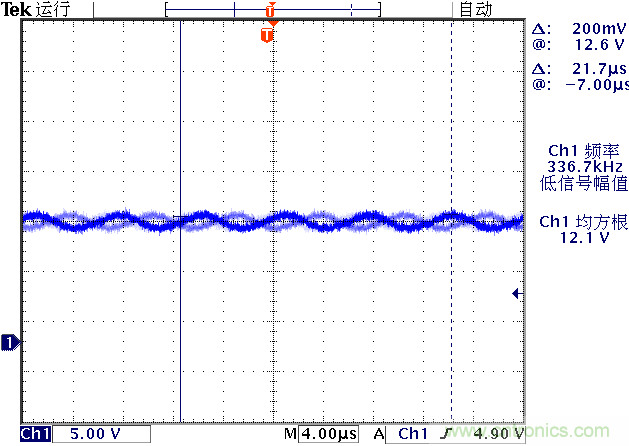

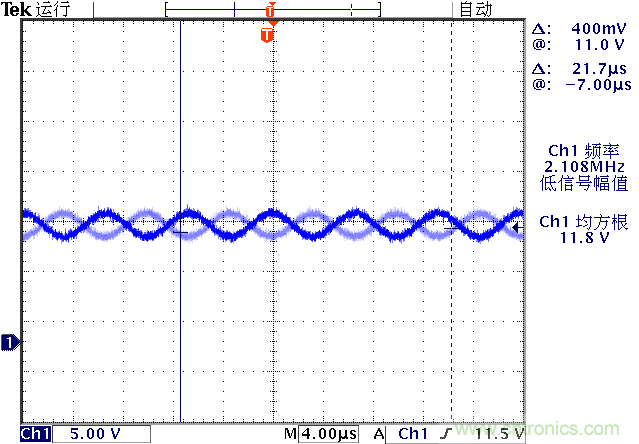

圖2-4-2-1 電路處在臨界振蕩過程中
對于150kHz的導航信號放大之后的波形如下
測量交流信號的有效值:1.022V
圖2-4-2-1 放大150kHz的導航信號
※ 測試結果總結
1.基本結論
測試了工字型電感作為負載,電路中存在著強烈的磁耦合,產生劇烈的振蕩。使用帶有屏蔽外殼的超聲波測距測速升壓可調中周[11]可以消除電磁耦合,電路可以穩定的工作。
2.測試表貼電感
測試表貼電感是否會產生耦合,造成電路振蕩。
(1)準備標貼電感
◎ 電感基本參數(10kHz):
電感量:1.239mH
串聯等效電阻:29.75Ω

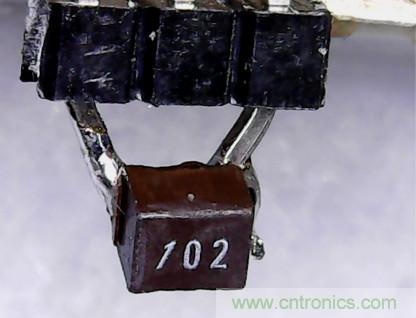

將表貼電感(1mH)焊接在插針上,便于在面包板上進行測試實驗。
焊接到PIN 100mil上的1mH表貼電感
(2)測試標貼電感
使用表貼電感接入電路,電路穩定,不自激振蕩。測試對應的交流電壓為 80.34mV 。
打開無線節能充電線圈,將發射線圈放置在附近2米距離。測量放大后的電壓交流有效值為 1.469Vrms 。
