用于高頻接收器和發射器的鎖相環——第一部分

發布時間:2021-06-01 來源:Mike Curtin 和 Paul O''''Brien 責任編輯:wenwei

【導讀】本三部曲系列旨在全面概述鎖相環(PLL)在有線和無線通信系統中的應用。第一部分將重點介紹有關PLL的基本概念,同時描述基本PLL 架構和工作原理,另外,我們還將舉例說明PLL在通信系統中的用途。最后,我們將展示一種運用ADF4111頻率合成器和VCO190-902T電壓控制振蕩器的實用PLL電路。

在第二部分中,我們將詳細考察與PLL相關的關鍵技術規 格:相位噪聲、參考雜散和輸出漏電流。導致這些因素的原 因是什么,如何將其影響降至最低?它們對系統性能有何 影響?

最后一部分將詳細描述構成PLL頻率合成器的各個模塊以及 ADI頻率合成器的架構。同時還將簡要總結目前市場上有售 的頻率合成器和VCO,同時列出ADI的現有產品。

PLL基本原理

鎖相環是一種反饋系統,其中電壓控制振蕩器和相位比較器 相互連接,使得振蕩器頻率(相位)可以準確跟蹤施加的頻率 或相位調制信號的頻率。鎖相環可用來從固定的低頻信號生 成穩定的輸出頻率信號。首批鎖相環由法國工程師de Bellescize 在20世紀30年代初實現。然而,直到20世紀60年代中期,集 成式PLL成為一種成本相對較低的元件之后,鎖相環才得到 市場的廣泛認可。

一般而言,可以把鎖相環分析為一種帶一個正向增益項和一 個反饋項的負反饋系統。

基于電壓的負反饋系統的簡單框圖如圖1所示。

用于高頻接收器和發射器的鎖相環——第一部分

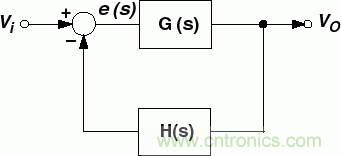

圖1. 標準負反饋控制系統模型。

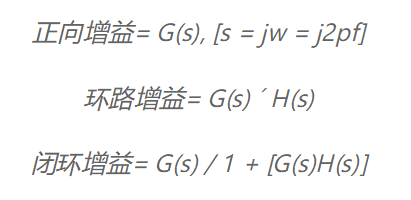

在鎖相環中,來自相位比較器的誤差信號為輸入頻率或相位 與反饋信號頻率或相位之差。穩態下,系統會強制使頻率或 相位誤差信號歸零。其適用負反饋系統的一般公式。

用于高頻接收器和發射器的鎖相環——第一部分

受環路中積分的影響,在低頻下,穩態增益G(s)較高且

用于高頻接收器和發射器的鎖相環——第一部分

PLL中會增大環路增益的元件包括:

1. 鑒相器(PD)和電荷泵(CP)。
2. 環路濾波器,其傳遞函數為Z(s)
3. 電壓控制振蕩器(VCO),其靈敏度為KV/s
4. 反饋分頻器,1/N

用于高頻接收器和發射器的鎖相環——第一部分

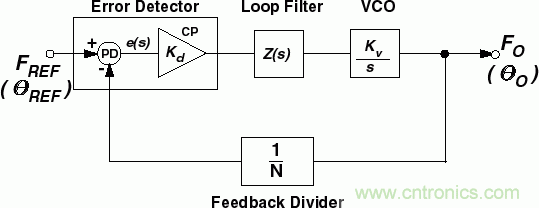

圖2. 基本鎖相環模型。

如果將一個線性元件(如四象限乘法器)用作鑒相器并且環路 濾波器和VCO也為模擬元件,則將其稱為模擬或線性PLL (LPLL)。

如果使用的是數字鑒相器(EXOR柵極或J-K觸發器)并且所有 其他元件保持不變,則系統稱為數字PLL (DPLL)。

如果PLL完全用數字模塊構建而成,不帶任何無源元件或線 性元件,則稱為全數字PLL (ADPLL)。

最后,有了數字化的信息,再加上足夠快的處理能力,也可 以在軟件域開發PLL。PLL功能由軟件執行并在DSP上運行。 這稱為軟件PLL (SPLL)。

根據圖2,當系統使用PLL來生成高于輸入的頻率時,VCO會 以角頻率D振蕩。該頻率/相位信號的一部分會通過分頻器以 1/N的比率回饋到誤差檢測器。這種經過分頻的頻率會饋入誤 差檢測器的一個輸入端。本例中,另一路輸入為固定參考頻 率/相位。誤差檢測器會比較兩個輸入端的信號。當這兩個信 號輸入的相位和頻率相等時,誤差為零,環路則處于“鎖 定”條件下。如果我們只看誤差信號,則可得到以下等式。

e(s) = FREF - FO / N

當  e(s) = 0,

FO / N = FREF

因此

FO = N FREF

在商用PLL中,鑒相器和電荷泵共同構成誤差檢測器模塊。 當 FO ¹ N FREF時,誤差檢測器將向低通環路濾波器輸出源/吸電 流脈沖。這會使電流脈沖穩定轉換為電壓,用以驅動VCO。 然后,VCO頻率會根據需要以 KV DV的幅度增減,其中, KV 為VCO靈敏度(單位:MHz/V),V為VCO輸入電壓的變化。 這一過程會持續進行,直到e(s)變?yōu)榱銥橹梗瑢脮r環路將鎖 定??梢?,電荷泵和VCO充當一個積分器,用于將其輸出頻 率增加或減小至所需值,以(從鑒相器)將其輸入恢復至零。

用于高頻接收器和發射器的鎖相環——第一部分
圖3. VCO傳遞函數。

簡單而言,PLL的總傳遞函數(CLG或閉環增益)可以用上面給 出的負反饋系統的CLG表達式來表示。

FO / FREF = 正向增益 / [1 + 環路增益]

正向增益, G = KD KV Z(s) / s

環路增益, G H = KD KV Z(s) / Ns

當GH遠遠大于1時,我們可以說,PLL系統的閉環傳遞函數 為N,因此,

FOUT = N ´ FREF

環路濾波器屬于低通類濾波器,一般有一個極點和一個零 點。環路的瞬態響應取決于:

1. 極點/零點的幅度,
2. 電荷泵幅度,
3. VCO靈敏度,
4. 反饋因子N。

在設計環路濾波器時,必須考慮所有上述因素。此外,設計 濾波器時必須以穩定為第一要務(通常建議使相位裕量達 /4)。響應的3-dB截止頻率通常稱為環路帶寬BW。大環路帶 寬會導致超快的瞬態響應。然而,這種結果并非始終都有 利,因?yàn)?,就如我們將在第二部分看到的那樣,快瞬態響應 與參考雜散衰減之間存在權衡問題。

PLL在頻率上調中的應用

利用鎖相環,可以從低頻基準電壓源產生穩定的高頻。要求 穩定高頻調諧的任何系統都可以從PLL技術中受益。這些應 用示例包括無線基站、無線手機、尋呼機、閉路電路系統、 時鐘恢復和時鐘生成系統。GSM手機或基站就是PLL應用的 一個很好的例子。圖4顯示了GSM基站的接收部分。

用于高頻接收器和發射器的鎖相環——第一部分

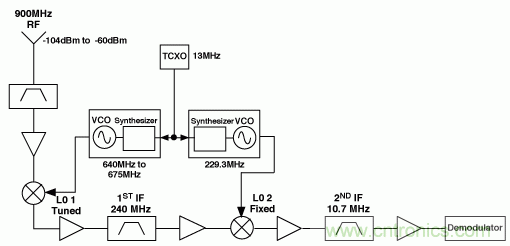

圖4. GSM基站接收器的信號鏈。

在GSM系統中,有124個寬度為200-kHz的RF頻段通道(每個通 道8個用戶)。占用的總帶寬為24.8 MHz,必須對這些帶寬掃描 以檢查活動狀況。手機的發射(Tx)范圍為880 MHz至915 MHz, 接收(Rx)范圍為925 MHz至960 MHz。相反,基站的Tx范圍為 925 MHz至960 MHz,Rx范圍為880 MHz至915 MHz。對于本 例,我們只考慮基站發射和接收部分。GSM900和DCS1800基 站系統的頻段如表1所示。表2展示的是表1所列頻段范圍內的 載波頻率的通道編號(RF通道)。Fl(n)為RF通道低頻段(Rx)的 中心頻率,F(xiàn)u(n)為高頻段(Tx)的對應頻率。

用于高頻接收器和發射器的鎖相環——第一部分

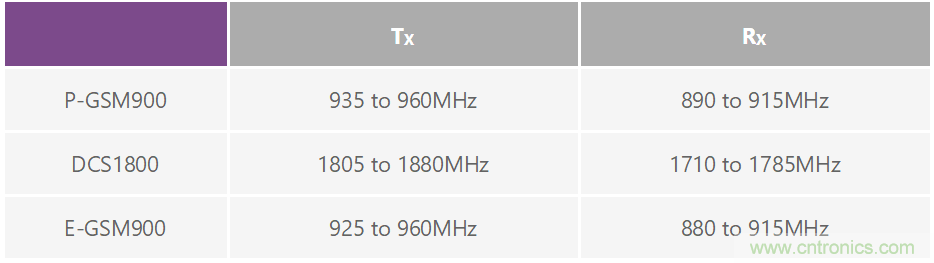

表1. GSM900和DCS1800基站系統的頻段 表2.

用于高頻接收器和發射器的鎖相環——第一部分

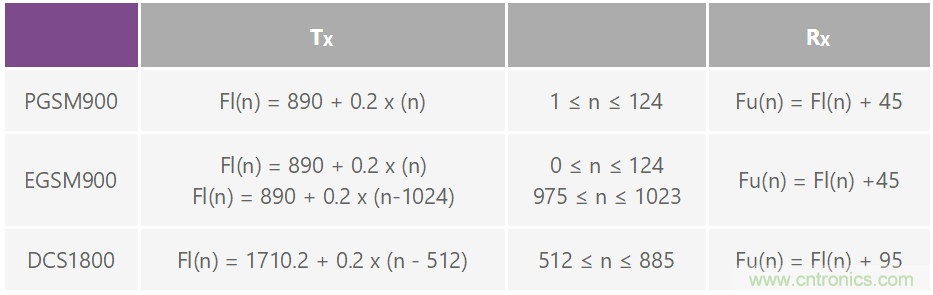

表2. GSM900和DCS1800基站系統的通道編號

對900-MHz RF輸入濾波、放大并施加到第一級混頻器。另一 個混頻器輸入端用調諧本振(LO)驅動。本振必須對輸入頻率 范圍掃描,以檢查任何通道上的活動狀況。實際上,LO是運 用前面已經描述過的PLL技術來實現的。如果第一中頻(IF) 級的中心位于240 MHz,則LO的頻率范圍必須為640 MHz至 675 MHz,才能覆蓋RF輸入頻段。當選擇200-kHz的參考頻率 時,可以按200 kHz的步長,在整個頻率范圍內對VCO輸出排 序。例如,如果需要650 MHz的輸出頻率,則N的值為3250。 該650-MHz的LO會有效地檢查890-MHz RF通道(FRF - FLO = FIF 或FRF = FLO + FIF)。當N增至3251時,LO頻率為650.2 MHz,檢 查的RF通道為890.2 MHz。如圖5所示。

用于高頻接收器和發射器的鎖相環——第一部分

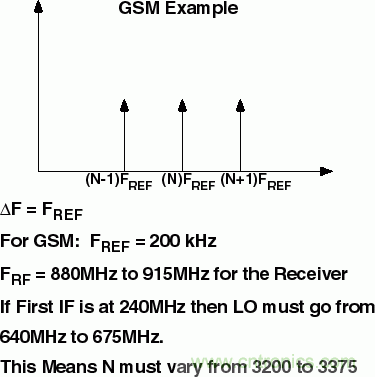

圖5. GSM基站接收器的測試頻率。

值得注意的是,除了可調諧RF LO以外,接收器部分也采用了 固定IF(在所示例子中為240 MHz)。盡管該IF并不需要頻率調 諧,但仍然采用了PLL技術。其原因在于,運用穩定的系統 參考頻率來產生高頻IF信號不失為一種經濟的方式。多家頻 率合成器制造商已經意識到這一事實,推出了雙版本器件: 一個版本支持較高RF頻率(>800 MHz),另一個版本支持較低IF 頻率(500 MHz或以下)。

在GSM系統的發射端也存在類似的要求。然而,更常見的做 法是直接從基帶上變頻為發射部分的最終RF;這意味著,基 站的典型TX VCO的范圍為925 MHz至960 MHz(發射部分的RF 頻段)。

電路示例

圖6顯示了GSM手機發射部分本振的實際實現方式。我們假 設,基帶直接上變頻為RF。該電路采用了來自ADI的新型 ADF4111 PLL頻率合成器,以及來自Vari-L公司的VCO190-902T 電壓控制振蕩器(http://www.vari-L.com/)。

用于高頻接收器和發射器的鎖相環——第一部分

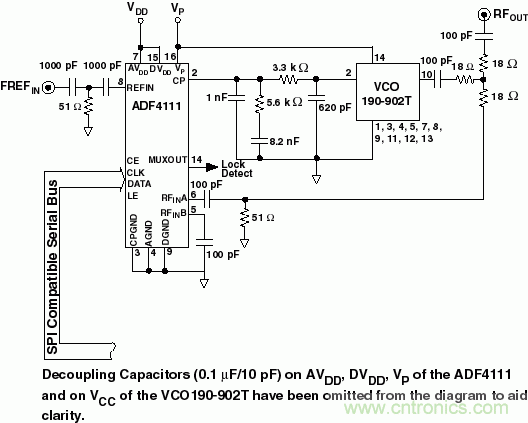

圖6. GSM手機的發射器本振。

參考輸入信號施加于電路的FREFIN,其端接電阻為50 。在 GSM系統中,該參考輸入頻率的典型值為13 MHz。為了使通 道間距為200 kHz(GSM標準),必須運用ADF4111的片內參考分 頻器,將參考輸入除以65。

ADF4111是一款整數N PLL頻率合成器,最高支持1.2 GHz的 RF工作頻率。在該整數N型頻率合成器中,可以按離散整數 步長,在96至262,000范圍內對N編程。對于手機發射器,如 果所需輸出范圍為880 MHz至915 MHz,并且內部參考頻率為 200 kHz,則所需N值的范圍為4400至4575。

ADF4111的電荷泵輸出(引腳2)驅動環路濾波器?;径?, 該濾波器(圖2中的Z(s))是一款一階滯后-超前型濾波器。在計 算環路濾波器元件值時,需要考慮多個事項。在本例中,環路濾波器的設計宗旨是使系統的整體相位裕量 為45度。其他PLL系統技術規格如下:

KD = 5 mA
KV = 8.66 MHz/V
環路帶寬= 12 kHz
FREF = 200 kHz
N = 4500
額外參考雜散衰減= 10 dB

所有這些技術規格都需要用來計算環路濾波器元件值,如圖6 所示。

環路濾波器輸出驅動VCO,然后饋入PLL頻率合成器的RF輸 入端,同時驅動RF輸出通道。用一個帶18 電阻的T型電路配 置在ADF4111的VCO輸出、RF輸出和RFIN引腳之間提供50 匹配。

在PLL系統中,知道系統何時鎖定十分重要。在圖6中,這是 通過利用ADF4111的MUXOUT信號來實現的。可設置 MUXOUT引腳來監控頻率合成器中的各種內部信號。其中之 一是LD或鎖定檢測信號。舉例來說,當選用MUXOUT以選 擇鎖定檢測時,就可以在系統中用MUXOUT來觸發個輸出功 率放大器。

ADF4111用一個簡單的4級串行接口來與系統控制器通信。參 考計數器、N計數器和各種其他片內功能都是通過該接口進 行編程的。

結論

在本系列的第一部分中,我們借助一些簡單的框圖和等式, 介紹了PLL的基本概念。我們還展示了一個典型的例中,說 明了PLL結構的用武之地,并詳細描述了一種實際實現方法。

在下一部分中, 我們將進一步探討對PLL至關重要的技術規 格,并討論它們對系統的意義。

參考電路

1. Mini-Circuits 公司, "VCO 設計師手冊", 1996.
2. L.W. Couch, "數字與模擬通信系統" Macmillan Publishing Company, New York, 1990.
3. P. Vizmuller, "RF設計指南", Artech House, 1995.
4. R.L. Best, "鎖相環:設計、仿真與應用",第3版, McGraw Hill, 1997.
