汽車前照明中的LED

發布時間:2021-05-01 責任編輯:wenwei

【導讀】發光二極管(LED)在汽車前照明中變得越來越流行;例如,當今的許多汽車在日間行車燈(DRL)中使用LED。一些高端車輛甚至安裝了全LED大燈或高級矩陣式大燈。在這篇文章中,我將描述最常見的汽車前照明架構和這一領域一些可能的發展。

典型的汽車前照明系統包括遠光燈、近光燈、轉向燈、日間行車燈和霧燈。除了日間行車燈,這些功能大多數傳統上使用白熾燈、氙燈或高壓氣體放電(HID)燈。在前大燈中用LED替換燈的最簡單的方法是利用單獨的LED驅動器實現每個功能,連接適當數量的高亮度LED。如圖1所示的這種架構稱為單級架構,因?yàn)檎{(diào)節恒定電流的DC/DC LED驅動器處理每個單獨的照明功能。

汽車前照明中的LED

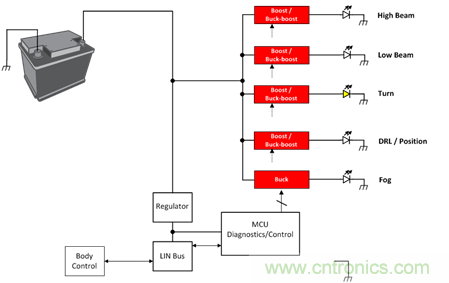

圖1:汽車前照明單級架構

在單級架構中,轉換器需要在負載突降、點火等極端情況下處理來自汽車電池的寬輸入電壓變化。通常采用升壓或降壓-升壓轉換拓?fù)浣Y(jié)構。雖然一些汽車制造商更喜將日間行車燈與位置燈結合在一起,但是利用LED驅動器實現調光功能也是可取的。TI有不同的汽車電子委員會(AEC)-Q100認證的低側N-FET控制器元件,可以很好地實現這種類型的LED驅動器,例如TPS92691-Q1、LM3424-Q1和LM3423-Q1。

平臺方法是實現全LED大燈最近的趨勢。如圖2所示,中間升壓轉換器處理所有汽車電池電壓變化并提供高輸出電壓,例如48V,可用于不同大燈功能的各種長度LED串。只要LED串電壓低于48 V,DC/DC降壓轉換器就可以充當LED驅動器。

這種平臺方法可以稱為兩級架構。兩級架構的優點是升壓轉換器處理汽車電池的輸入電壓變化,而降壓LED驅動器可以模塊化處理各個大燈功能。TI最近發布了一款符合AEC-Q100標準的降壓LED驅動器TPS92515HV-Q1, 可用于兩級架構.

汽車前照明中的LED

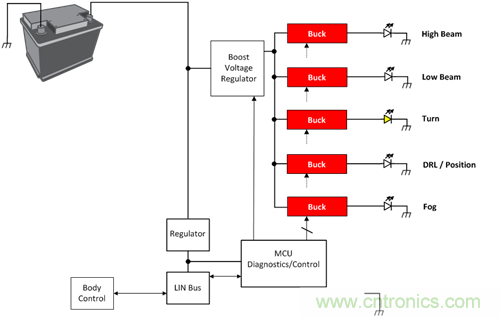

圖2:汽車前照明兩級架構

我以前的一篇博客中描述了一種可以提高道路安全的自適應大燈。在那篇文章中,我介紹了矩陣管理元件TPS92661-Q1。不考慮先進的駕駛輔助系統(ADAS)相機,讓我們看看如何從汽車前照明的角度構建這樣的系統。通過根據不同的大燈功能向各個LED添加矩陣管理元件,兩級架構可以容易地用于自適應大燈,如圖3所示。

汽車前照明中的LED

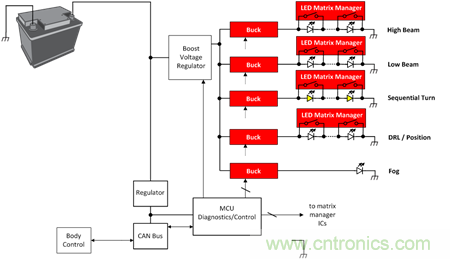

圖3:基于矩陣管理元件兩級架構的自適應大燈

矩陣管理元件通過在數字協議上運行的微控制器單元(MCU)控制單獨的LED亮度/開/關。這種技術可以實現不同的高級照明功能,從簡單的順序轉向或迎賓燈到復雜的防眩光功能。由于LED的亮度/開/關根據道路情況(由ADAS系統分析,圖3中未示出)動態地改變,降壓LED驅動器應當能夠快速運行,使得沒有潛在的電壓/電流過沖損壞LED。如TPS92515HV-Q1等支持并聯FET調光的降壓驅動器是這種系統的最佳選擇。

使用LED設計可以獲得更好的汽車前照明系統。路上行駛車輛的車大燈不僅可以很華麗,而且可以提高道路安全。
