【導讀】汽車互聯、自動駕駛、動力 / 傳動、車身 / 舒適、駕駛體驗是汽車電子五大系統域，各扮演著重要角色。駕駛體驗域由信息娛樂系統分析與決策，由電子座艙和放大器執行，完成該域的音視頻效果。本文主要針對信息娛樂系統中的音頻解決方案做介紹。
ZLG 基于 NXP 的 DSP，前段時間推出了一套針對汽車娛樂系統的音頻解決方案 ----TEF6638。針對中國市場，面向中高端應用，推出的另一款 SAF775D 的 Audio+Radio 的 DSP，同樣，搭配功放板上的 Class-AB（TDF8546）和 Class-D（TDF853x）兩種不同類型的功放，一樣可以評估這套方案的良好性能。SAF775D 的 Radio+Audio DSP 解決方案如圖所示。

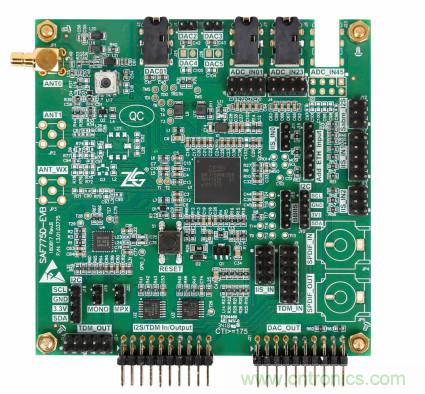

圖 1 音頻解決方案
Dione 概述
SAF775D 產品面向 AM/FM/WX 高性能汽車收音機和音頻系統。 SAF775D 集成了無線電和音頻處理。無線電處理包括信道濾波、FM 多徑改善、解調、FM 立體聲解碼、弱信號處理、噪聲消隱和無線電數據系統（RDS）接收等；音頻處理包括采樣率轉換以及數字和模擬音頻輸出、音調和音量控制、音頻均衡、復雜濾波、通道間延遲和自定義聲音等。SAF775D 內部框圖如圖所示。

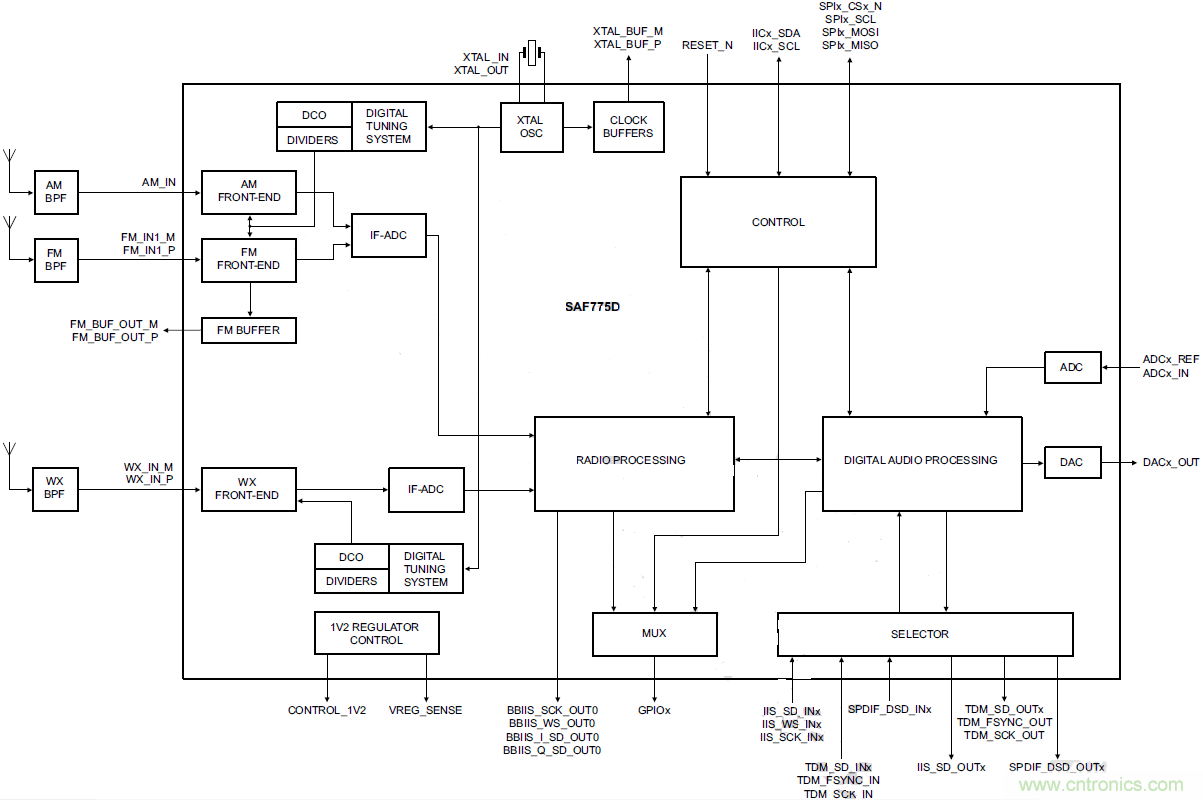

圖 2 SAF775D 內部框圖
Dione 具有以下特征
Radio：
● 集成 FM 天線 Buffer
● 支持 WX 波段
● 支持?jǐn)?shù)字廣播 HD/DRM 通過基帶的 I2S 與 Saturn 配合使用
● 支持先進的廣播處理：如 IMS、CEQ、FMSI…
Audio：
● 4xADC，4xDAC
● 多種 I/O 接口：I2S、TDM、S/PDIF
● 兩個集成專用 DSP 內核，控制 SRC、Volume、Tone、EQ 等
● 一個開放的音頻內核（HiFi 2@300MHz）,專用于音頻處理，如 ASE、ANC、ECNR、ESE...
音頻解決方案設計
ZLG 基于芯片的特點，結合市場應用，推出了 SAF775D Radio+Audio DSP 解決方案，解決方案框圖如圖所示。TEF7018 配合 SAF775D 做背景掃描使用，意味著，用戶可以一邊搜臺，一邊繼續收聽當前節目，完全不像傳統搜臺時得先靜音再搜索新節目。芯片資源，開發板上基本都預留出來，作為開發評估。

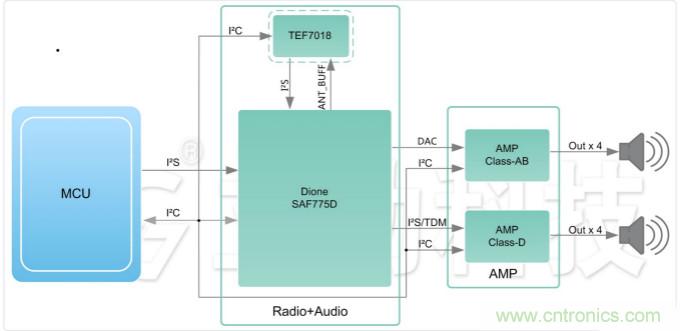

圖 3 方案框圖
那么該方案和前面介紹的 TEF6638 的差異有哪些呢？
Radio+Audio DSP 方案的差異如表格 1、表格 2 所示。

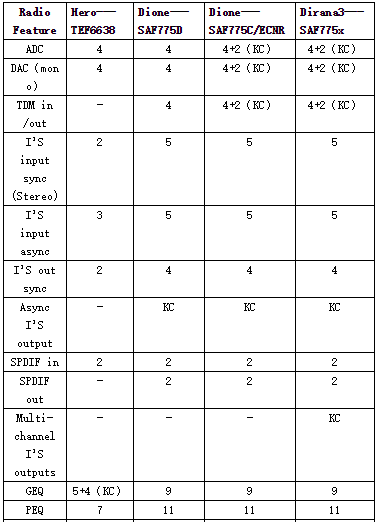

表格 1 Hero/Dione/Dirana3 Radio 資源對比

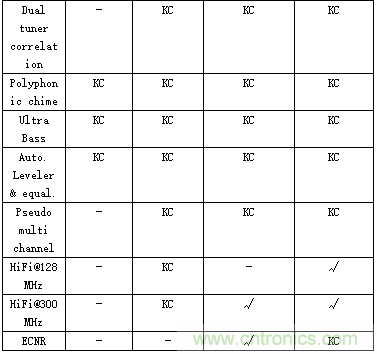

表格 2 Hero/Dione（ECNR）/Dirana3 Audio 資源對比
注：
1、 Dione ECNR：集成了 HiFi 和 ECNR 功能；
2、 KC：KeyCode；
3、 -：不可用功能；
4、 √：默認功能；
解決方案具有以下特征
● 多種板載資源接口；
● 預留背景掃描方案，提供多種選擇；
● Dione 封裝兼容 Dione-ECNR 和 Dirana3 系列，易于升級到高端應用；
● 比 TEF6638 資源更豐富，適合更多應用場合；
● 支持第三方音效算法 ---ECNR、AEC、ANC、ES。
