智能家居是以住宅為平臺，利用綜合布線技術、網絡通信技術、安全防范技術、自動控制技術、音視頻技術構成的家居生態圈。與普通家居相比，智能家居不僅有傳統的居住功能，還可以將家居生活相關的設施進行集成并通過智能控制系統，為用戶提供全方位的智能交互功能。



圖示1-大聯大世平推出基于NXP i.MX RT1020和JN51xx的ZigBee 3.0網關方案的場景應用圖



由大聯大世平推出的基于NXP i.MX RT1020和JN51xx的ZigBee 3.0網關方案可用于智能家居設計，為用戶帶來安全、快捷的連接體驗。該方案具有遠程控制設備、遠程獲取設備狀態、本地場景、自由操控其他產品以及指示燈反饋的功能。在電路設計上，本方案采用了NXP RT1020，內置Cortex M7內核，擁有高達500MHz主頻，具有高性能、低成本、易于開發等特點。



不僅如此，該方案還符合ZigBee 3.0規范，具備和其他廠商產品互聯互通、傳輸距離遠、自組網自愈、底層穩定、開發周期短的特性。目前在市場上大聯大世平已為開發者免費提供評估板、APP和云服等支持。

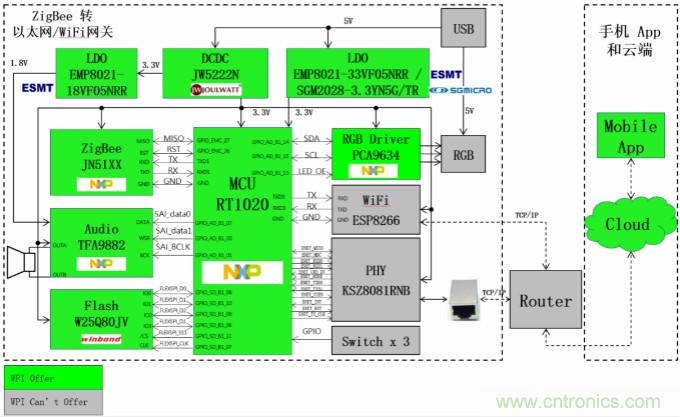

圖示2-大聯大世平推出基于NXP i.MX RT1020和JN51xx的ZigBee 3.0網關的方案塊圖



其中，NXP RT1020擁有豐富的外設接口：包括4路I2C接口，4路SPI接口，以太網接口，8路Uart，3路I2S/SAI，為設計者提供了可擴展外設的硬件基礎。



而ZigBee部分則使用模組的形式，并且由于NXP JN5189外圍電路簡單，因此僅需晶振和少量電容即可搭建最小系統。在其內部擁有的BALUN單射頻輸出口設計和高達10dB的發射功率不僅可為設計者節省射頻電路設計還降低了外部PA成本。

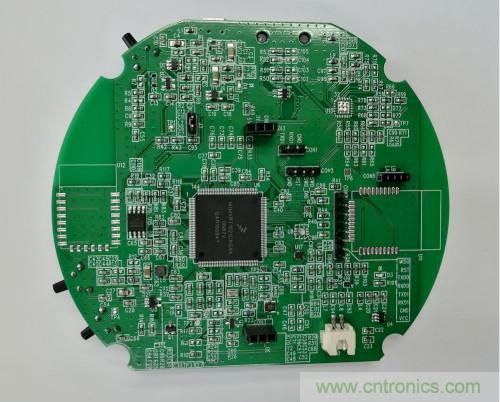

圖示3-大聯大世平推出基于NXP i.MX RT1020和JN51xx的ZigBee 3.0網關方案的展示板圖



核心技術優勢



關鍵器件NXP RT1020的優勢：

?

●     高性能，實時處理：Arm Cortex-M7內核運行頻率高達500MHz，具有超快的實時響應能力。

●     低成本：

    ○ 完整產品組合中成本最低的i.MX；

    ○ LQFP支持真正的兩層PCB設計，同時無需昂貴的基礎架構；

    ○ 具有DC-DC的完全集成式PMIC。

●     豐富的整合：

    ○ 廣泛的外部存儲器接口選項，包括NAND，eMMC，QuadSPI NOR閃存和并行NOR閃存；

    ○ 支持有線（以太網，USB，CAN等）和無線標準，例如Wi-Fi® ，Bluetooth® ，BLE，ZigBee®，Thread™。

●     易于使用：基于MCU的開發人員易于使用，在利用工具鏈的同時提高了性能?？梢钥焖龠M(jìn)行原型開發，甚至可以通過與Arduino兼容的評估套件進行進一步開發。



方案規格

?

●     處理器：ARM® Cortex-M7；

●     儲存器：華邦W25Q128JVSIQ QSPI Flash；

●     頻率：主頻高達500MHz；

●     無線傳輸技術規格：2.4GHz ；

●     傳輸距離：最大檢測距離100~150米；

●     接收靈敏度：-90dBm；

●     工作溫度：-40℃至+85℃；

●     支持系統：軟件支持Windows，APP支持Android 5.0及以上，iOS 9.0及以上；

●     連接云平臺：阿里云平臺；

●     功耗：超低功耗；
