【導讀】超聲波指向性強，能量消耗緩慢，在介質中傳播的距離較遠，因而用于距離測量。利用超聲波檢測往往較迅速、方便、計算簡單、易于實時控制，且測量精度能達到工業實用要求，因此在移動機器人的研制中得到廣泛應用。移動機器人要在未知和不確定環境下運行，必須具備自動導航和避障功能。超聲波傳感器以其信息處理簡單、速度快和價格低的特點廣泛用作移動機器人的測距傳感器，實現避障、定位、環境建模和導航等功能。
1 引言
超聲波指向性強，能量消耗緩慢，在介質中傳播的距離較遠，因而用于距離測量。利用超聲波檢測往往較迅速、方便、計算簡單、易于實時控制，且測量精度能達到工業實用要求，因此在移動機器人的研制中得到廣泛應用。移動機器人要在未知和不確定環境下運行，必須具備自動導航和避障功能。超聲波傳感器以其信息處理簡單、速度快和價格低的特點廣泛用作移動機器人的測距傳感器，實現避障、定位、環境建模和導航等功能。
2 系統總體設計方案
2．1 超聲波測距原理
2．1．1 超聲波發生器
超聲波為直線傳播方式，頻率高，反射能力強。空氣中其傳播速度為340 m／s，容易控制，受環境影響小。因此采用超生波傳感器作為距離探測的“眼睛”，可用于測距領域的超聲波頻率為20～400 kHz的頻段，空氣介質中常用為40 kHz。
2．1．2 壓電式超聲波發生器原理
壓電式超聲波發生器實際上利用壓電晶體的諧振工作。超聲波發生器內部結構有2個壓電晶片和1個共振板。當它的兩電極外加脈沖信號，其頻率等于壓電晶片的固有振蕩頻率時，壓電晶片將發生共振，并帶動共振板振動，產生超聲波。反之，如果兩電極間未外加電壓，當共振板接收到超聲波時，將壓迫壓電品片振動，將機械能轉換為電信號，這時就成為超聲波接收器。
2．1．3 超聲波測距原理
超聲波發射器向某一方向發射超聲波，在發射的同時開始計時，超聲波在空氣中傳播，碰到障礙物就立即返回。超聲波接收器收到反射波立即停止計時，超聲波在空氣中的傳播速度為340 m／s。系統中，超聲波測距采用檢測超聲波往返時間的方法。由于時間長度與聲音通過的距離成正比，當超聲波發射極發出一個短暫的脈沖波時，計時開始；當超聲波接收端接收到第1個返回波脈沖后，計時立即停止。根據計時器記錄的時間t，可計算發射點距障礙物的距離，即：s=340t／2。這就是所謂的時間差測距法。
2．2 系統總體設計

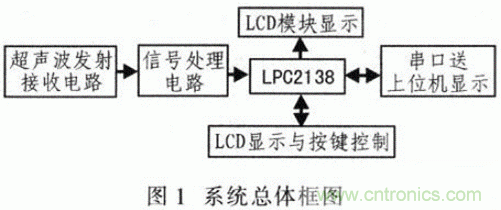

該系統采用μC／OS-lI操作系統，系統將軟件劃分為4個功能模塊：回波A/D采集模塊， LED顯示和按鍵處理模塊，LCD顯示模塊，報警、存儲及串口處理模塊。其中，回波A/D采集模塊用于采樣，保存實時數據；LED顯示和按鍵處理模塊用于處理采樣數據，并將其轉換成有實際意義的參數：LCD顯示模塊是將各種參數在LED顯示；而報警、存儲及串口處理模塊主要是實時處理相應數據。圖1為系統設計總體框圖。
3 系統硬件設計
3．1LPC2138微控制器簡介
LPC2138內嵌512 KB的高速Flash存儲器和32 KB的RAM，具有豐富的外設資源：2個32位定時器(帶捕獲、比較通道)，2個10位8路A／D轉換器，1個10位D／A轉換器，PWM通道，47路 GPIO，9個邊沿或電平觸發的外部中斷，具有獨立電源和時鐘的RTC，多個串行接口(UART、I2C、SPI、SSP)。它內含向量中斷控制器，可配置中斷優先級和向量地址．片內Boot裝載程序可實現在系統應用編程(ISP／IAP)，通過片內PLL可實現60 MHz的CPU操作頻率，具有空閑和掉電2種低功耗模式，并可通過外部中斷喚醒，圖2為LPC2138的整體結構圖。
3．2 超聲波發射電路

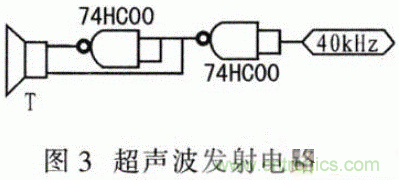

超聲波發射電路是南超聲波發射器T和PWM產生的40 kHz頻率信號、驅動(或激勵)電路等組成。該系統設計采用ARM中的PWM模塊產生高精度的40 kHz的頻率信號，然后通過南74HC00等組成的驅動電路，最后將發射信號送到超聲波發射器T。對于放射探頭T，選用發射頻率為40kHz的一種，該類型現在應用較普遍，電路也簡單，只需給發射端40 kHz的脈沖，發射探頭即不斷發送超聲波。具體硬件電路如圖3所示。
其中超聲波發射和接收采用φ15的超聲波換能器TCT40-10F1(T發射)和TCT40-10S1(R接收)，其中心頻率為40 kHz，安裝時應保持兩換能器中心軸線平行并相距4~8 cm。
若將超聲波接收電路用金屬殼屏蔽起來，則可提高抗干擾能力。根據不同測量范圍要求，可適當調整與接收換能器并聯的濾波電容器C4，以獲得合適的接收靈敏度和抗干擾能力。
3．3 超聲波接收電路
超聲波接收電路由以MC3403為核心的三級濾波放大電路和二極管的倍壓穩流電路等組成。處理好的回波信號被送到ARM的A／D轉換模塊進行A／D采樣，從而觸發得到返回的時間。德州儀器公司的MC3403的具體引腳配置如圖4所示。超聲波接收電路如圖5所示。
5 測量結果

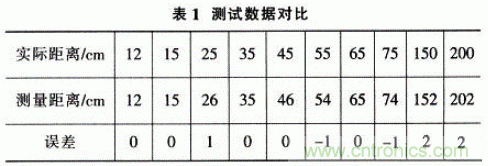

該系統經過反復調試后進行測試，測量范圍為0．1~4．5m，測量精度為1cm,測量誤差保持在4 cm以下，因此系統性能比較良好。其測試數據如表1所示。
6 結束語
基于ARM和μC／OS—II的超聲波測距系統利用LCD顯示，電路簡單，顯示界面友好，通訊能力強，可擴展性好，具有良好的實際應用價值。該系統可運用于機器人智能行走和導航，在汽車電子行業也有一定的應用領域．可配合其他模塊實現多功能測量,同時在顯示輸入上可擴展觸摸屏功能。
