盡管電壓檢測器和監控器/復位IC具有相同的功能，但它們用于不同類型的系統中。電壓檢測器監測電壓（如電池電壓），并向用戶指示電壓低。電壓檢測器通常不具有延遲，但是它們具有內置的滯后，以防止電壓懸浮在閾值電壓附近時產生的假觸發現象。



若電源電壓低，則監控器/復位IC監視電源電壓，并復位或關閉另一個設備，如微處理器。這些設備通常具有可編程輸出延遲，以防止系統在電源電壓穩定之前從復位狀態恢復。



電壓檢測器和監控器/復位IC具有不同的特征和參數，使得很難為給定應用選擇合適的集成線路。選擇電壓監控器的關鍵是了解您需要的功能，然后根據所需的尺寸、封裝類型和價格進行選擇。此系列具有兩部分。在第一部分中，我將討論最簡單的電壓檢測器和一些不同的輸出選項。在第二部分中，我將介紹電壓檢測器和監控器中的高級監控和各種功能。



監控電壓的最簡單的方法



對于某些應用，您可能只需要一個基本的、小型且易于實現的電壓檢測器或監控器/復位IC。當電源電壓低于出廠設置的復位閾值時，這些設備提供低輸出電壓或復位信號。在電源電壓上升到該閾值之上后，輸出信號給定時間內保持有源狀態?？捎玫拈撝颠x項因設備而異。典型值包括2.63V，2.93V，3.0V，3.08V，4.38V和4.63V。精度也不同；盡管通常約為3％，但對于一些設備，其可以精確到0.75％的過熱。



基本電壓檢測器或復位IC無需任何外部組件（除可能在輸出端有一個上拉電阻外），并且采用小型三引腳封裝。圖1所示為一個簡易電壓監控器TI LM809的示例。

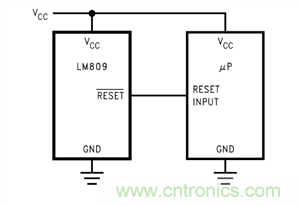

圖1：LM809典型應用電路



當VCC電源電壓下降到低于LM809的復位閾值時，復位引腳下降為低電平，并觸發微處理器復位。



輸出類型：有源低電平、有源高電平、推挽與開漏



有源低電平和有源高電平指的是復位類型。有源低電平復位高開；當電源電壓下降到低于電壓復位閾值時，復位引腳變?yōu)榈碗娖健Ｓ性锤唠娖綇?fù)位正好相反。復位開始為低電平，且當電源電壓下降到低于電壓復位閾值時，復位引腳變?yōu)楦唠娖?。請參見圖2中的應用曲線。

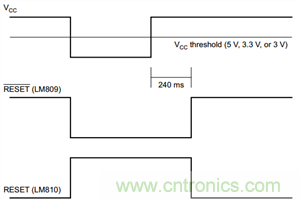

圖2：有源低電平（LM809）和有源高電平（LM810）



推挽和開漏指輸出類型。推挽在輸出端使用兩個晶體管，頂部晶體管導通，將輸出設置為高電平；底部晶體管導通，將輸出設置為低電平。開漏使用一個晶體管將輸出設置為低電平，并使用上拉電阻而非頂部晶體管將輸出設置為高電平。推挽的優點是速度更快、功耗更低。但開漏輸出可連接在一起，以創建OR / AND邏輯輸出配置。圖3所示為開漏輸出和推挽輸出。

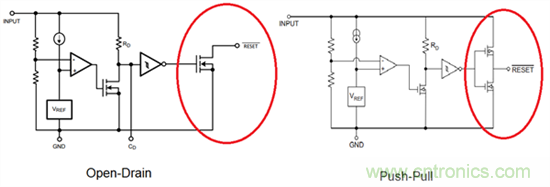

圖3：輸出類型



現在我已經介紹了電壓檢測器和監控器/復位IC的基礎知識。請繼續關注第2部分了解監控電壓的各種功能和更復雜的方式。
