一次性按鈕開關幫助最大限度延長閑置時間

發布時間:2020-10-12 來源:Michael Hartshorne 責任編輯:wenwei

【導讀】很多現代便攜式設備發貨時都必須安裝電池,以便客戶無需電池安裝或充電便可立即開啟設備。如果連接至電池的組件有過量電流“泄漏”,那設備到客戶手中時可能就沒電了。所有組件都有漏電流情況,盡管 IC 組件是主要元兇,但電容器、電路板臟污和濕度也具有不可預測的漏電等級。

解決這個問題并非小事。將負載從電池完全斷開時可獲得最長閑置時間,但任何上電檢測電路都需要連接電池才能工作。此外,PCB 面積在很多電池供電應用中也非常重要,很難為單個鎖存開關電路調整空間。

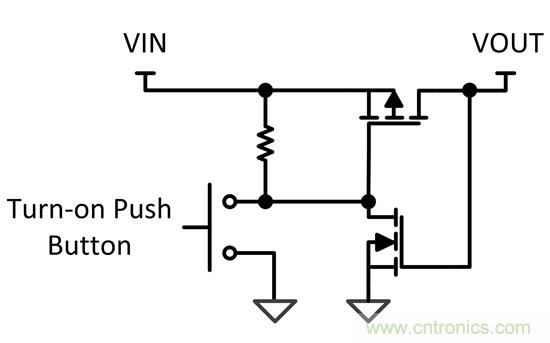

一種簡單直接的方法是使用簡單的 P 型 MOSFET (PMOS) 和 N 型 MOSFET (NMOS) 鎖存器斷開電池。

一次性按鈕開關幫助最大限度延長閑置時間

然而,這個看似簡單的電路可導致不可靠的性能。開關上的任何干擾都將打開鎖存器。此外,如果輸出電壓跳至正極,或者 PMOS 的 CGS 和 NMOS 的 CDS 創建的電容分壓器將 PMOS 器件開啟,插入電池時鎖存器可能會自動開啟。當然,這個問題可通過添加一些其它電阻器及電容器解決,但會迅速增加這種基本功能的設計尺寸和復雜性。

下面給出了一種更好的設計方案,其可通過 7.5 秒的開關觸壓來啟動負載,以避免基本鎖存器的干擾,從而可使用德州儀器 (TI) TPS3420 按鈕控制器來打開開關。

一次性按鈕開關幫助最大限度延長閑置時間

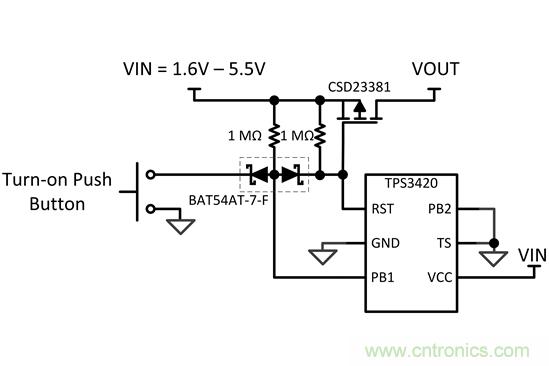

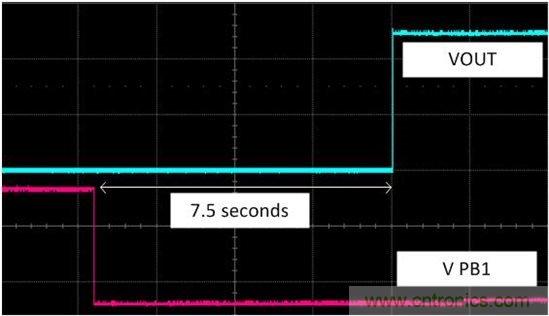

TPS3420 是一款超低 Iq 按鈕控制器。它有兩個按鈕輸入,本解決方案只使用一個。在按動按鈕時(可使用系統中任何已有的按鈕),可將雙肖特基二極管的一半連接至接地,隨后其可將 TPS3420 的 PB1 輸入拉低。在 PB1 輸入被拉低 7.5 秒后,TPS3420 的開漏輸出引腳 RST 將在 PMOS 開關的柵極上拉低,將負載連接至電池。雙肖特基二極管的另一半將提供鎖存機制,以便在 RST 引腳變低時,PB1 引腳也保持為低,從而可在電池完全放電或移除之前,讓 RST 引腳保持為低。本解決方案將微小型 CSD23381(1 毫米 x 0.6 毫米)PMOSFET 作為電池與負載之間的斷開開關。

一次性按鈕開關幫助最大限度延長閑置時間

在系統關閉、總流耗不足 1µA 的情況下,該解決方案可將電池閑置時間延長相當長一段時間,從而可避免客戶發現其新買的設備需要充電、讓他們感到失望的風險。
