對您的LED進行高效調光,無需檢測電阻器

發布時間:2020-09-18 來源:Chris Glaser 責任編輯:wenwei

【導讀】采用電池驅動單 LED 時,效率是關鍵。高效使用電池能量并將其轉換為光輸出可延長電池使用壽命,降低成本并為最終用戶減少麻煩。首先要實現高效開關功率轉換,接下來是與上一步同等重要的調光。在不需要如此高亮度的照明時,調光可幫助用戶減少光輸出,進而降低電池電源消耗。調光與高效率功率轉換相結合,可最大限度地延長智能手機和血糖儀等設備的電池使用壽命。

通過 a) 檢測電阻器與 b) 功率級中的 MOSFET 對比 LED 電流調節。

對您的LED進行高效調光,無需檢測電阻器

使這些器件在驅動 LED 時更高效的進一步方法是提高開關功率級自身效率。每個 LED 驅動器中的重要損耗都是電流感應元件(通常是檢測電阻器)損耗。作為電阻器,所有通過它的電流都會造成損耗,消耗電池。為了嚴格控制 LED 電流(與光輸出成正比),通常將電阻器用作感應元件。LED 電流通過該電阻器路由,并通過 LED 驅動器測量和調節產生的電壓。雖然簡單,但遺憾的是對一個單 LED 驅動器來說,這也是相對較大的損耗。

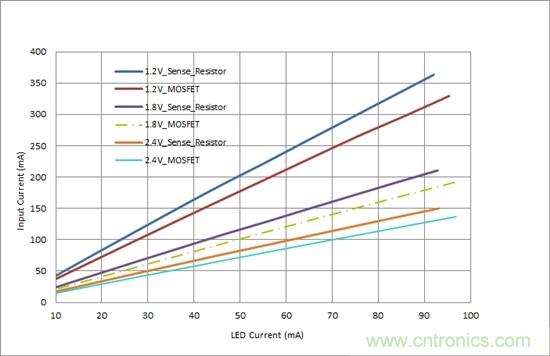

在大多數開關電源中,在功率級中提供一個 MOSFET,其可代替電阻器感應 LED 電流。這種方法需要對電流信號進行更多的處理,但當將其集成至 LED 驅動器 IC 內部時,就可消除用戶使用的復雜性。這種方案十分簡便,可實現更高的效率效果。此外,設計中也不再需要使用可能成本更高的較大檢測電阻器!例如,在使用檢測電阻器或 MOSFET 感測 LED 電流時,我對 TPS61260 LED 驅動器的輸入流耗進行了對比。
