圖1 表殼外觀



傳統的拆表檢測可以用機械設計來完成。在表殼上做一個向下突起的部分，再在PCB對應的位置上放置一個按鈕，使表殼突起的部分壓住按鈕，按鈕的輸出和MCU的input口鏈接。當有人打開了表殼，表殼和按鈕分開，改變了MCU的輸入，MCU報警。這種傳統做法成本低，能耗小，但是使用上有很多限制。首先是可靠性的問題，因為按鈕下壓的不同高度可能會在運輸安裝途中誤觸發(fā)防拆檢測。另外，如果按鈕被卡住，防拆檢測會直接失效。為了防止這種情況出現，需要使用高可靠性的開關和復位芯片，這會加大系統成本。



這里為大家介紹基于霍爾傳感器的高可靠性，同時功耗低成本好的防拆檢測方案。



1 使用霍爾開關的防拆檢測方案



霍爾開關的輸出可以顯示磁通量密度相對于門檻值的出現和消失，單極性霍爾開關和雙極性開關的輸出如圖：

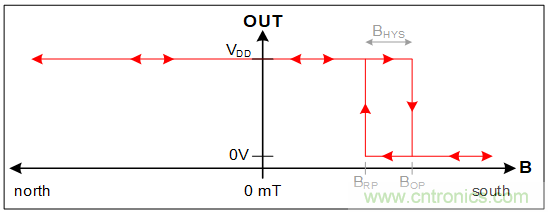

圖2 單極性霍爾開關輸出

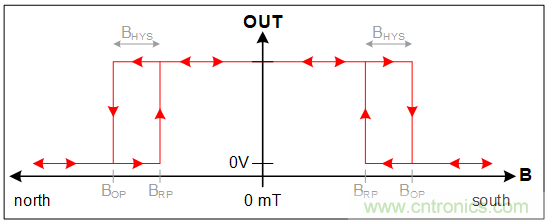

圖3 雙極性霍爾開關輸出



因為雙極性霍爾開關可以對南磁極和北磁極都響應，適用面更廣而更適合用在防拆的場合。



在表殼開口上放一個磁鐵，當表殼打開，磁鐵遠離霍爾器件，可以檢測到的磁通量密度消失，改變霍爾開關的輸出，從而實現監(jiān)測。這種方案功耗可以做到很低，比如DRV5032的平均電流為0.54uA。



參考設計TIDA-00839提供了一種適用于電表的防拆方案。使用了雙極性的霍爾開關DRV5033來實現。該設計使用了兩組DRV5033， 每組三個，來實現X/Y/Z三個方向的檢測，兩組霍爾分別放在易受磁攻擊的電流互感器和電源變壓器附近。

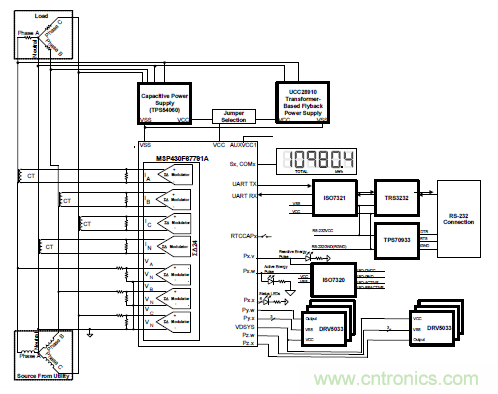

圖4 TIDA-00839 電路圖



2 使用線性霍爾傳感器的防拆檢測方案



與霍爾開關和鎖存器不同，線性霍爾傳感器的輸出并不是兩個電平的切換，而是與磁通量密度成正比的值，可以實現更精確的測量。



想象一下，如果在拆開表殼時，在霍爾開關附近放置一個很大的外部磁鐵，那么磁通量密度飽和，霍爾開關的輸出不會改變，不能正確地反映出來被拆開的事實。而如果我們使用線性霍爾傳感器，磁場的變化很可能改變輸出的范圍，從而被探測到，這樣就提供了魯棒性更強精確度更高的解決方案。



線性霍爾傳感器的輸出有不同的類型，比如：



1)    DRV5055可以響應南北磁極，輸出電壓和磁通量密度成正比



2)    DRV5056只響應南磁極，對于感應一個磁極的應用， 此響應可以最大限度提高輸出動態(tài)范圍。對于單位磁通量密度的變化輸出范圍翻倍，磁性靈敏度也會翻倍。



3)    DRV5057輸出的是頻率為2kHZ，占空比隨磁通量密度變化的時鐘。當存在電壓噪聲或接地電勢失配時，可保持信號完整性。該信號適合嘈雜環(huán)境中的遠距離傳輸，始終存在的時鐘使得系統控制器能夠確認具備良好的互連。

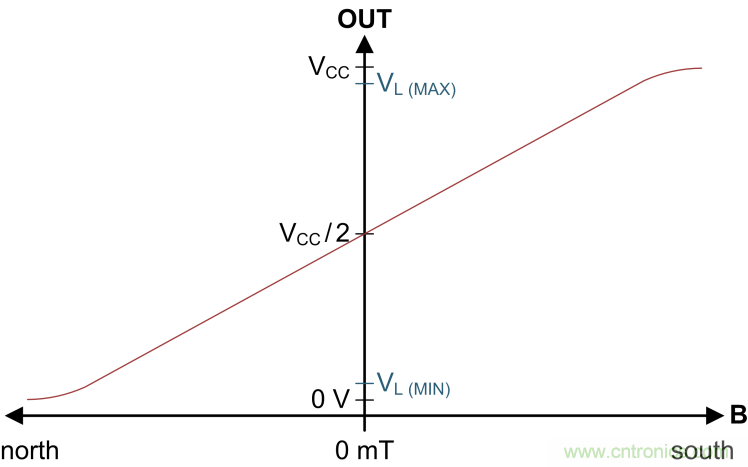

圖5 DRV5055 輸出

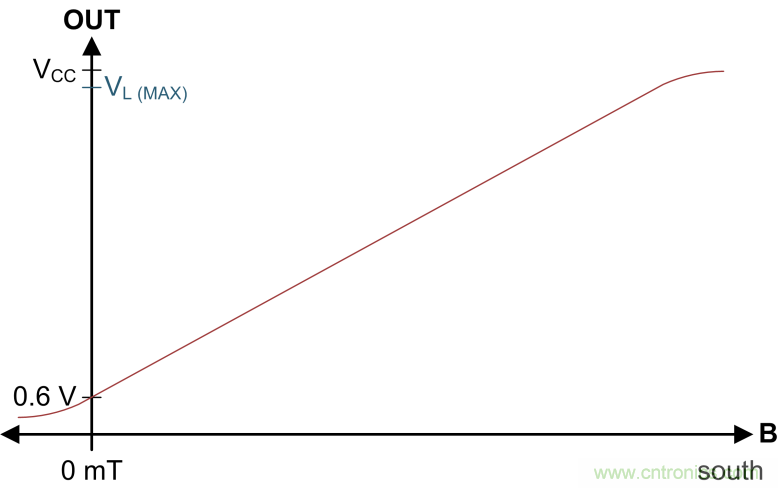

圖6 DRV5056 輸出

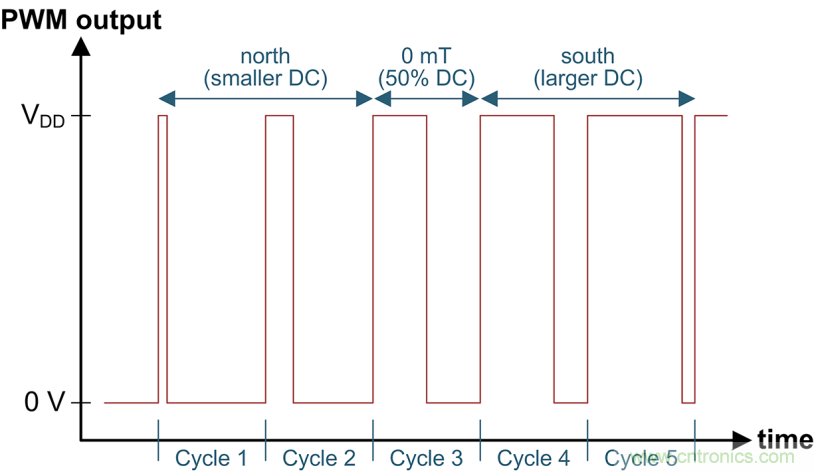

圖7 DRV5057 輸出



3 使用3D線性霍爾傳感器的防拆檢測方案



在第一部分“使用霍爾開關的防拆檢測方案”提到過，為了在三維層面探測磁通量密度，TIDA-00839將三個單軸線性霍爾傳感器分別組成一組來進行探測。



而使用單顆3D線性霍爾傳感器，例如TMAG5170，可以實現更廣闊的探測范圍，使得磁鐵的安放位置更有靈活度。



圖8 3D線性霍爾傳感器示意圖



綜上，本文介紹了三種基于霍爾傳感器的高可靠性，同時功耗低成本好的防拆檢測方案。霍爾開關的方案簡單易行，功耗低。線性霍爾傳感器的方案則解決了拆卸時外加磁場干擾的場景，提供了魯棒性更強精確度更高的解決方案。最后簡單介紹了使用3D線性霍爾傳感器的防拆檢測方案，可以實現更廣闊的探測范圍，使得磁鐵的安放位置更有靈活度。
