HT566 I2S數字輸入2x20W立體聲無電感閉環D類音頻功放解決方案

發布時間:2020-07-17 責任編輯:wenwei

【導讀】縱觀音響或者家庭影院發展史,從錄制、存儲媒體到傳輸路徑等角度看,CD、VCD、DVD、光纖、同軸……都是采用數字技術。正是數字技術的發展,HiFi高保真、高清才得以實現。

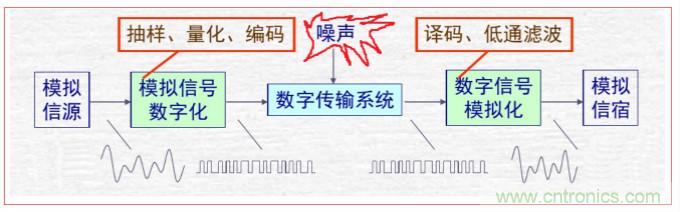

在存儲,傳輸環節數字化有著模擬無可比擬的優勢。因為數字信號具有高強抗干擾能力以及糾錯重組能力,如果信號源輸出是模擬信號,即使音頻功放做到同一塊PCB板上,并精心設計音頻信號從主控解碼到音頻功放路徑走線,但整機還有電源電路、接收電路、附加功能電路等,尤其整機功能較多時,各種信號走向紛繁復雜,加上外殼結構限制,板上數模干擾、射頻干擾、電源干擾……最終音頻功放輸出失真度,信噪比,還原度不一定理想,并且花銷了大量時間精力。讀卡讀U音箱、藍牙音箱、WiFi音箱的處理器解碼出來的都是數字音頻信號,所以從主控處理器輸出到音頻功放也采用數字信號傳輸,至少保證到音頻功放DAC轉換前端是幾乎無干擾的。

HT566 I2S數字輸入2x20W立體聲無電感閉環D類音頻功放解決方案

深圳市永阜康科技有限公司現在推廣一顆I2S數字輸入20W立體聲無電感閉環D類音頻功放芯片HT566,適合應用于藍牙音箱、WiFi音箱、智能音箱、公交車語音播報系統等領域。該芯片支持I2S等多種數字信號輸入;電源:4.5V~16V;HT566支持極寬采樣率:8、16、32、44.1、48、88.2、96、192kHz;支持硬件默認工作模式以及I2C控制模式,并且I2C器件片選地址4個可選,非常靈活;所有的功能都可以通過I2C配置,包含數字信號格式選擇、左右聲道音量獨立調節、可將功放輸出配置成PBTL單聲道輸出、數字限幅的閾值設置、左右聲道獨立MUTE以及左右聲道信號交換等等。

影響數字音頻功放性能重要的一個模塊是DAC數模轉換器。HT566內置32bit音頻專用的帶實時跟蹤補償?shù)臄?shù)模轉換器,加上后級非常成熟穩定Class D功放模塊,最終HT566模擬輸出性能非常優秀;在1W,1kHz,PVDD=12V條件下,THD+N≤0.02%; SNR≥97dB(A加權),噪聲級別≤100uVrms;在這基礎上還加入了一些實用功能:1SPW工作模式下,靜態電流12mA,效率>90%;擴頻模式使得很多應用場合僅用磁珠就可以過認證測試。

HT566應用特性

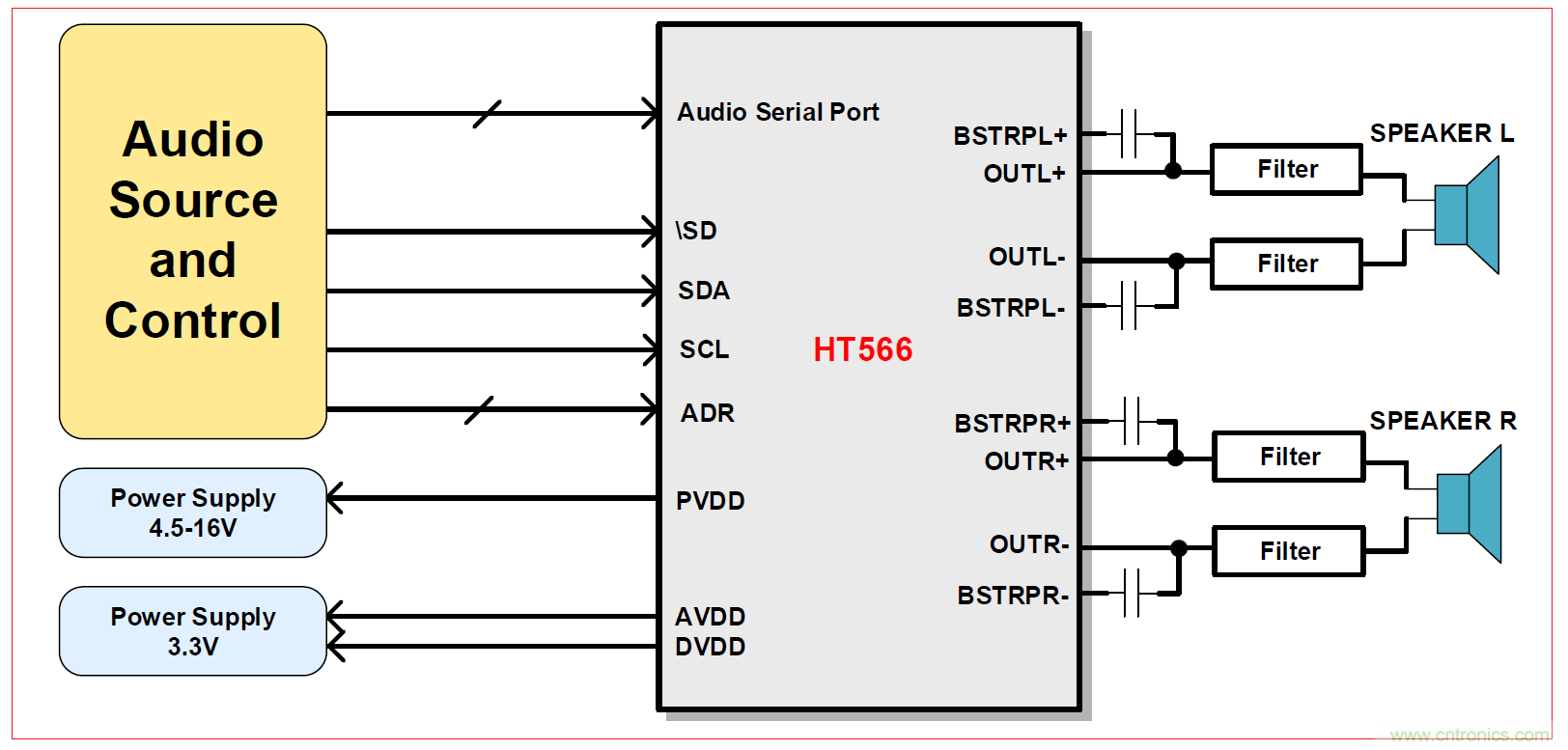

1. HT566應用原理框圖

HT566 I2S數字輸入2x20W立體聲無電感閉環D類音頻功放解決方案

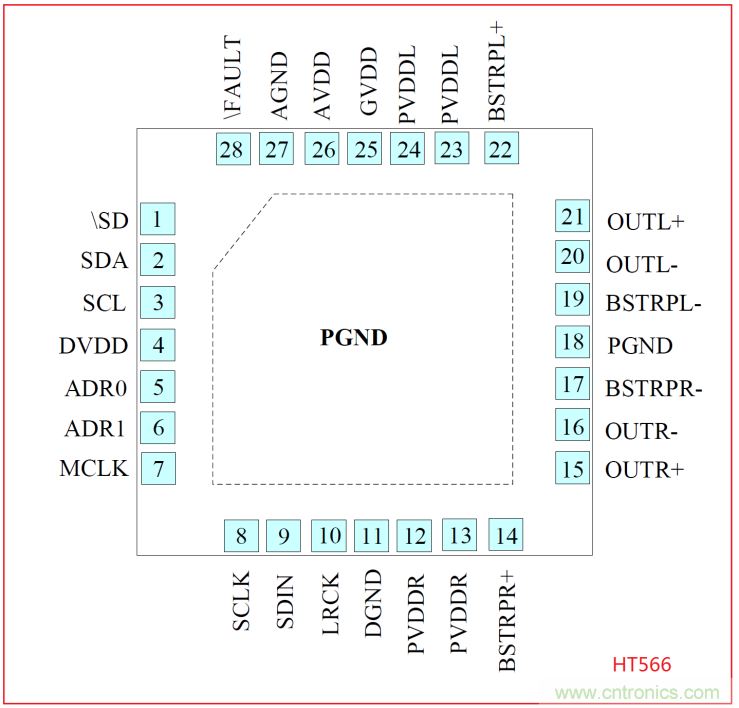

2. HT566腳位圖

HT566 I2S數字輸入2x20W立體聲無電感閉環D類音頻功放解決方案

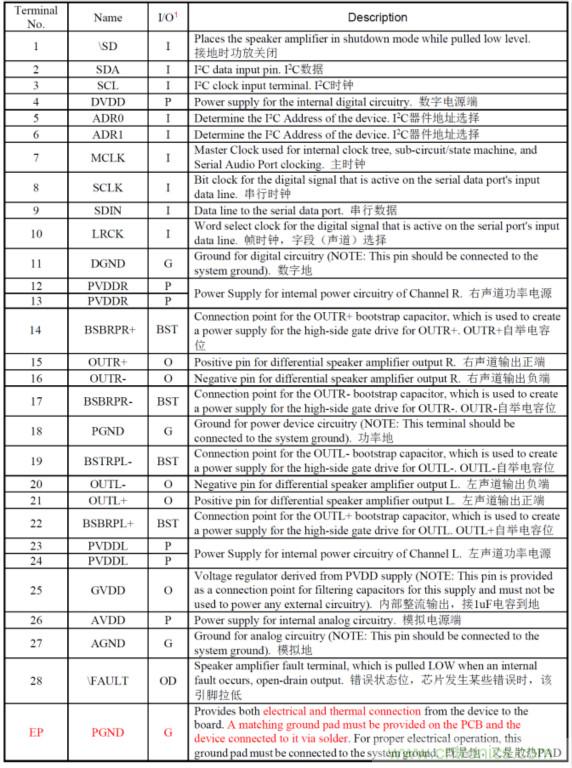

3. HT566管腳說明

HT566 I2S數字輸入2x20W立體聲無電感閉環D類音頻功放解決方案

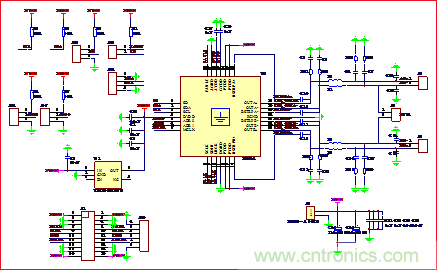

4. HT566 DEMO原理圖

HT566 I2S數字輸入2x20W立體聲無電感閉環D類音頻功放解決方案

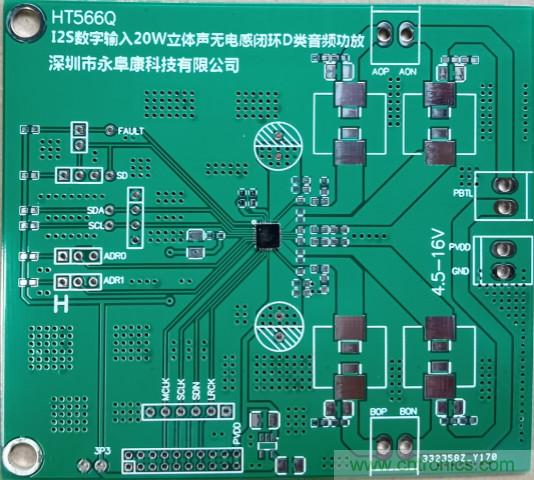

5. HT566DEMO板PCB頂層設計圖

HT566 I2S數字輸入2x20W立體聲無電感閉環D類音頻功放解決方案

6. HT566 DEMO板PCB底層設計圖

HT566 I2S數字輸入2x20W立體聲無電感閉環D類音頻功放解決方案

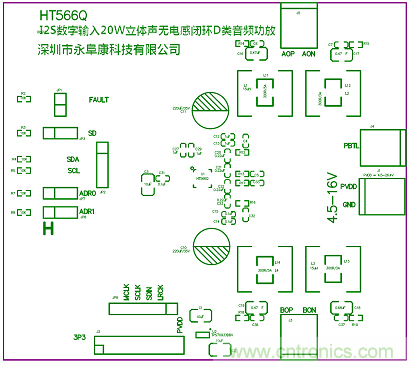

7. HT566 DEMO板貼片圖

HT566 I2S數字輸入2x20W立體聲無電感閉環D類音頻功放解決方案

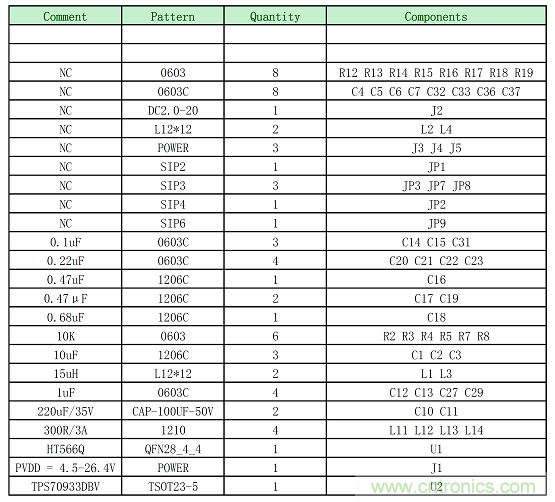

8. HT566 DEMO板物料清單

HT566 I2S數字輸入2x20W立體聲無電感閉環D類音頻功放解決方案

9. HT566 DEMO板實物圖

HT566 I2S數字輸入2x20W立體聲無電感閉環D類音頻功放解決方案
