HART通信不再難

發布時間:2020-07-09 來源:Fiona Treacy 責任編輯:wenwei

【導讀】HART(可尋址遠程傳感器高速通道)是在智能現場設備與控制或監控系統(如PLC和DCS系統)之間通過模擬線纜收發數字信息的全球標準。通過雙向HART通信,可以訪問現場控制器和主機控制器(其范圍從手持式設備到設備控制器或資產管理系統)之間的額外信息。幸運的是,這種雙向數字信息利用的是現有的4 mA至20 mA網絡,可以在現有的基礎設施上輕松部署(見圖1)。

HART通信不再難
圖1. 兩個通信通道。

成功實現HART的關鍵是在嘈雜、惡劣的工業環境中對HART通信信號進行精確編碼和解碼的能力,并獲得HART通信基金會對該系統的認證注冊。ADI利用AD5421(一款16位環路供電型4 mA至20 mA DAC)和AD5700(HART、FSK調制解調器)開發了一款支持HART的全功能型智能發射器參考演示。該電路(見圖2)已通過兼容性測試和驗證,并注冊為HART通信基金會認證的HART解決方案。注冊表明,由AD5421和AD5700構成的這款A(yù)DI解決方案符合HART物理層協議,因而是一種通過驗證的有效解決方案。ADI的工業轉換器產品組合還包括AD5422系列,這是行業基準解決方案,非常適合4線發射器應用,新型AD5755則是一款采用創新動態功率控制技術的16位四通道DAC),主要針對多通道I/O應用。

HART通信不再難

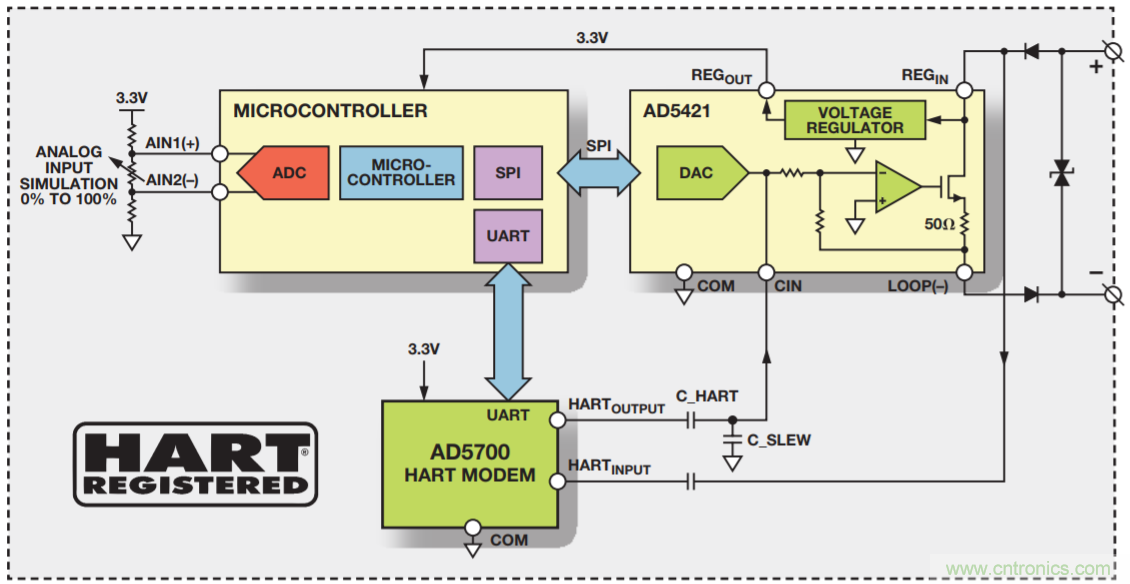

圖2. 智能發射器演示。

這些工業DAC系列和AD5700 HART調制解調器采用特別設計,可以有效解決HART與4 mA至20 mA通信相融的難題。它們采用單引腳設計,可以方便地將HART信號耦合到轉換器之中,從而將HART脈沖疊加到預編程的4 mA至20 mA輸出上。ADI支持HART的4 mA至20 mA DAC與新型AD5700 HART調制解調器有機結合,極大地簡化了支持HART的系統設計,增強了可靠性,同時還降低了PCB的整體尺寸和成本。憑借可以無縫匹配的元件,ADI為支持HART的4 mA至20 mA環路提供了完整的信號鏈。通過選擇AD5700和與之配套的ADI工業轉換器,無論是現場設備還是I/O卡,您都可以放心,您的解決方案將符合HART協議。
