【導讀】我最近應一位客戶的特別要求，評估了 TRF3720 全面集成型 IQ 調制器和 PLL/VCO 線性性能。在測量 OIP3 性能時，我觀察到了出乎預料的寄生信號，如圖 1 所示。經與同事討論，我們得出的結論是數模轉換器 (DAC) 基帶 (BB) 影像與 TRF3720 電壓控制振蕩器 (VCO) 及本地振蕩器 (LO) 的混合產生了這些寄生信號。整合 BB 濾波器可最大限度地消除這些寄生信號。本文將探討這些寄生信號是如何出現在調制器輸出端的。

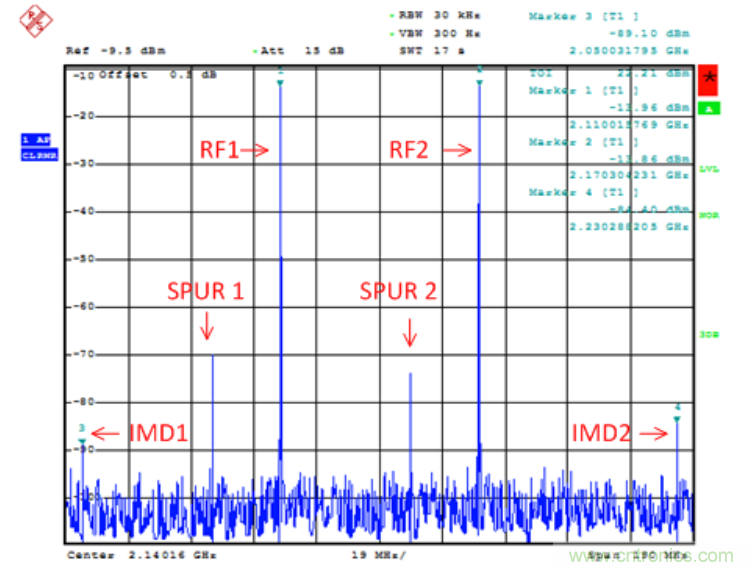

圖 1：OIP3 測量頻譜分析儀截圖
在圖 1 所示的頻譜分析儀截圖中，有兩個 RF 音調（RF1 與 RF2）和兩個互調失真 (IMD) 音調（IMD1 和 IMD2），以及兩個寄生信號（SPUR1 和 SPUR2）。使用的 BB 頻率 BB1 為 123.6MHz，BB2 為 183.6MHz。TRF3720 在 1986.56MHz LO 下進行了編程，支持諸如 3973.12MHz 的 2xLO VCO 工作。由于寄生信號之間的間隔 (60MHz) 與 RF 或 BB 音調間隔完全一樣，因此可以判定這些寄生信號是 BB 產生的。

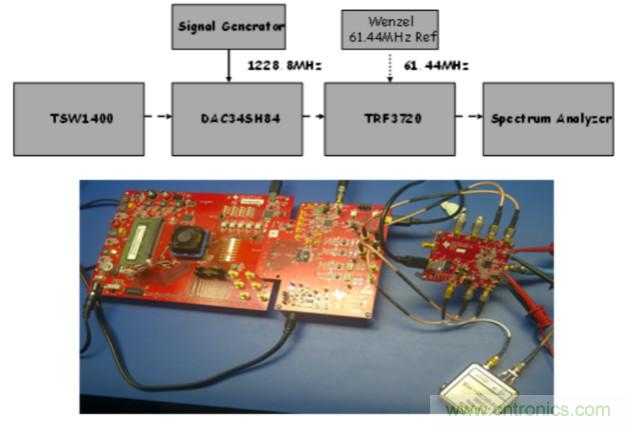

圖 2：設置方框圖與圖片
圖 2 是方框圖設置與圖片。TRF3720 與 DAC38H84 級聯。TSW1400 模式發生器用于生成基帶 (BB) 信號。

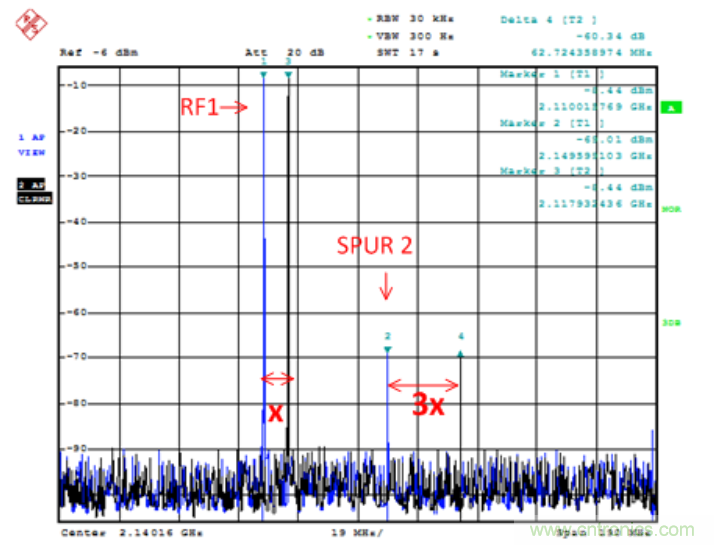

圖 3：關斷 BB2 后的頻譜分析儀截圖
圖 3 是關閉 BB2 后的頻譜分析儀截圖。SPUR2 是 BB1 的混合積。此外，該圖還顯示了一條黑色跡線，這是將 LO 增加“X”Hz 的結果。增加 LO“X”Hz，會讓 SPUR2 增加“3X”Hz。這說明“SPUR2”很可能是在 VCO（在 2xLO 下工作）的基礎上加上“2X”Hz 再加上 LO 增大的“X”Hz 的混合積。

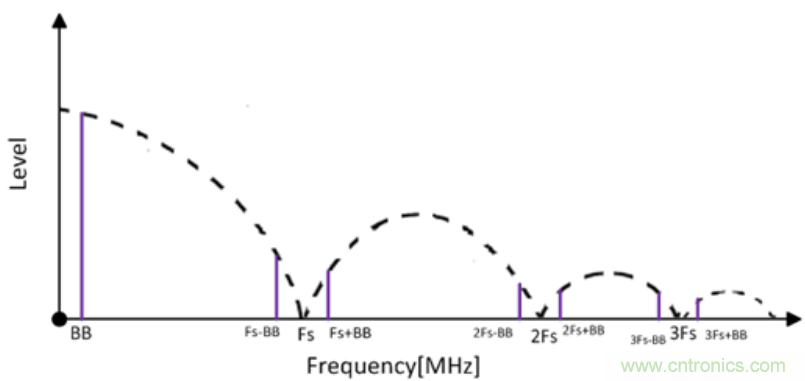

圖 4：DAC 輸出響應
圖 4 是 DAC 的輸出響應。DAC 輸出中既有所需的 BB 頻率，也有 DAC 影像頻率 (DAC images)。這里的 n 代表 1 至 ∞ 以及 -1 至 -∞ 的整數。由于 DAC 時鐘頻率為 1228.8MHz、BB1 為 123.6MHz，因此 BB1 DAC 影像頻率為 1105.2MHz、1352.5MHz、2334MHz、2581.2MHz、3562.8MHz 以及 3810MHz 等。這些影像頻率與 VCO 混合時，可在 ] 生成某些積。這些影像頻率與 LO 混合時，可在 LO 上生成某些積。在觀察到這些積之后，一個 BB1 (123.6MHz) DAC 影像頻率生成了 SPUR2 (2149.48MHz)，而一個 BB2 (183.6MHz) DAC 影像頻率則生成了 SPUR1 (2089.68MHz)。
一般來說，DAC 影像頻率的寄生信號與 VCO、LO 以及基準混合，會落在所需的調制器調制輸出頻譜中。這種寄生信號可通過在 DAC 輸出與調制器基帶輸入之間整合 BB 濾波器來最大程度降低。
