工作原理



直線電機是一種將電能直接轉換成直線運動機械能，而不需要任何中間轉換機構的傳動裝置。它可以看成是一臺旋轉電機按徑向剖開，并展成平面而成。由定子演變而來的一側稱為初級，由轉子演變而來的一側稱為次級。在實際應用時，將初級和次級制造成不同的長度，以保證在所需行程范圍內初級與次級之間的耦合保持不變。直線電機可以是短初級長次級，也可以是長初級短次級?？紤]到制造成本、運行費用，目前一般均采用短初級長次級。

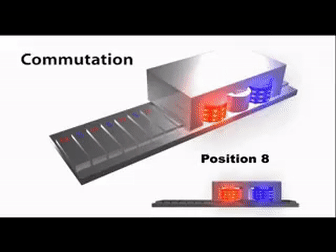

直線電動機的工作原理與旋轉電動機相似。以直線感應電動機為例：當初級繞組通入交流電源時，便在氣隙中產生行波磁場，次級在行波磁場切割下，將感應出電動勢并產生電流，該電流與氣隙中的磁場相作用就產生電磁推力。如果初級固定，則次級在推力作用下做直線運動；反之，則初級做直線運動。一個直線電機應用系統不僅要有性能良好的直線電機，還必須具有能在安全可靠的條件下實現技術與經濟要求的控制系統。





工作特點



由于直線電機可以不需要借助任何中間轉換機構即可產生直線運動，因而特別適用于直線運動場合。與傳統旋轉電機相比，采用直線電機驅動的裝置具有以下優點：



優點



(1) 直線電機中動子可以與負載直接相連產生直線運動，不需要鏈條、絲杠等中間傳動機構，可大大提高傳遞效率。



(2) 由于中間傳動連接附件少，使得直線電機運動系統結構簡單，進而降低了由機械摩擦帶來的噪聲干擾。又由于其本身結構簡單，從而可以大大提高系統的可靠性。



(3) 直線電機可以在短行程內通過自身的極大加速度產生極高的直線速度。



(4) 直線電機不受離心力束縛，故其直線運行速度也無限制。



(5) 直線電機初級形狀規則，易于封裝，可用環氧樹脂等化學材料對其安放后的電樞繞組進行封裝，使其免受化學液體或雨水等的侵入，能更方便的應用在惡劣的工作環境中。
