解決電源EMI問題的革命性技術

發布時間:2019-08-22 責任編輯:wenwei

【導讀】做過硬件設計,尤其是做過DC-DC這部分的硬件工程師應該對上圖中的大電流共模濾波器相當熟悉,我們都用它來解決DC-DC這部分的共模干擾。說到這里我覺得我們有必要稍微了解一下我們的這位老盆友----共模電感的前世今生:

解決電源EMI問題的革命性技術

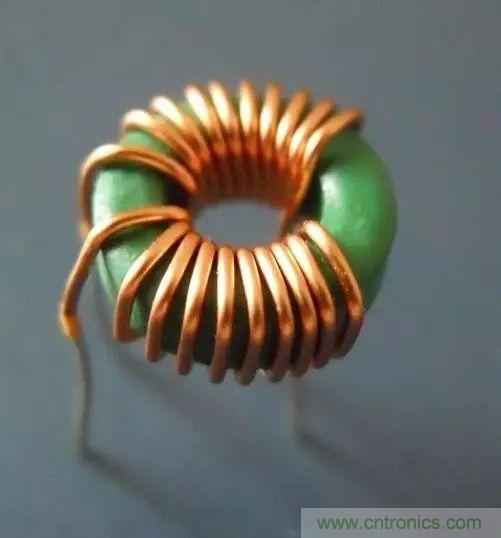

圖:繞線共模電感

做過硬件設計,尤其是做過DC-DC這部分的硬件工程師應該對上圖中的大電流共模濾波器相當熟悉,我們都用它來解決DC-DC這部分的共模干擾。說到這里我覺得我們有必要稍微了解一下我們的這位老盆友----共模電感的前世今生:

韜略現引進源自MIT的軍工黑科技!讓我們來干掉傳統的老方法!教你解決傳導騷擾的新姿勢,趕緊GET起來!

讓我們有請今天的明星:BDL(Balanced Dual-Line EMI Filter)平衡雙線濾波器,即:BDL濾波器

BDL濾波器是一款新型EMI器件,與傳統EMI處理方式相比它具有以下特點:

解決電源EMI問題的革命性技術

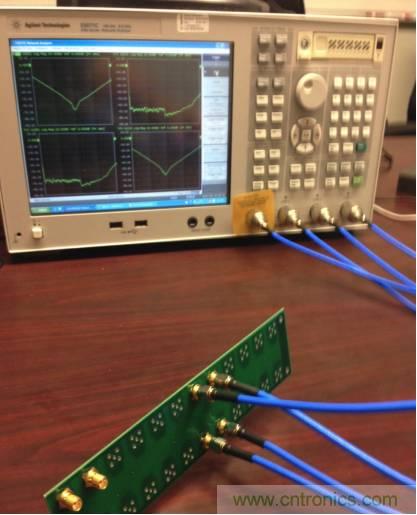

為了方便測試我們這里使用了特殊的夾具以及Agilent E5071C ENA 網絡分析儀

解決電源EMI問題的革命性技術
測試夾具圖

解決電源EMI問題的革命性技術
測試數據對比

BDL濾波器具有優于常規濾波器件(共模電感,磁珠等)的插損曲線,使其有能力用來替代常規濾波器件或濾波網絡(RC,LC,π型)。(這里是重點,敲黑板?。?/div>

● 使用它你的PCB版面積可節約75%
● 結構高度大致可降低80% ,電源輕、薄、小的設計夢想立刻達成!
● 關鍵他不貴,比共模電感價格還低!
● 從手工插件直接進化到SMT安裝,省的不是一點點!
● 您關心的傳導的問題,只會更好! 日系大廠實測數據 有圖,有真相!


電源行業降成本“”新技術“”絕無僅有!節約都是錢?。》判?!老板們都不瞎!

趕快學會用它,升職加薪非你莫屬??!

啥,不相信?其實我也不是很確定,直到我看到了這個

解決電源EMI問題的革命性技術

某日系品牌電源適配器傳導騷擾測試結果不理想,我司工程師現場整改,準備使用BDL濾波器替換共模電感,紅圈處為原電源共模電感位置,

解決電源EMI問題的革命性技術

原共模電感與BDL濾波器外型對比(BDL:旁邊的大個,你是不是看不起我?)

解決電源EMI問題的革命性技術

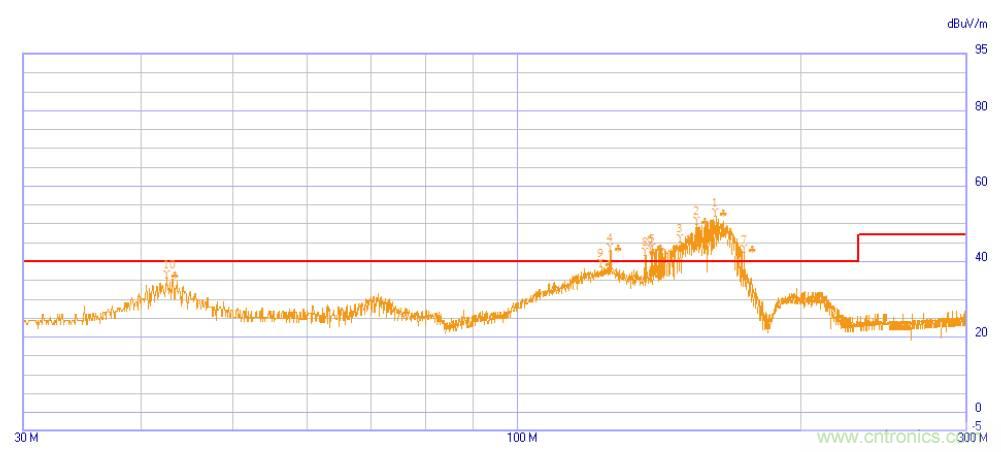

替換前測試數據

解決電源EMI問題的革命性技術

替換后(使用BDL濾波器替換掉其原來的共模電感),數據完美,沒毛??!

本文轉載自韜略科技EMC微信公眾號。
