了解這些元器件基礎知識，你就是高手（一）

發布時間：2019-06-06 責任編輯：wenwei

【導讀】在開始這篇文章前，我們先了解一下什么是電子元器件。電子元器件是電子元件和小型的機器、儀器的組成部分，其本身常由若干零件構成，可以在同類產品中通用。常指電器、無線電和儀表等行業的某些零件，如電容、晶體管、游絲和發條等子器件的總稱，常見的有二極管等。

了解這些元器件基礎知識，你就是高手（一）

通俗點來說，用于制造或組裝電子整機用的基本零件可以被稱為元器件，元器件是電子電路中的獨立個體。

主動元件與被動元件

主動元件指當獲得能量供給時能夠?qū)﹄娦盘柤ぐl(fā)放大、振蕩、控制電流或能量分配等主動功能，甚至執行數據運算、處理的元件。主動元件包括各式各樣的晶體管、集成電路、影像管和顯示器等。

被動元件相對于主動元件來說的，是指不能對電信號激發放大、振蕩等，對電信號的響應是被動順從的，電信號按原來的基本特征通過電子元件。最常見電阻、電容、電感等就是被動元件。

有源元器件與無源元器件

有源元器件對應的是主動元件。如果電子元器件工作時，其內部有電源存在，則這種器件叫做有源器件，需要能量來實現它特定的功能。有源器件自身也消耗電能，大功率的有源器件通常加有散熱器。

與無源元件相對應的是被動元件。電阻、電容和電感類元件在電路中有信號通過就能完成規定功能，不需要外加激勵電源，所以稱為無源器件。無源器件自身消耗電能很小，或把電能轉變?yōu)椴煌问降钠渌芰俊?/div>

分立元器件與集成電路

從物理結構、電路功能和工程參數上來說，有源器件可以分為分立元器件和集成電路兩大類。分立元器件是與集成電路相對而言的。

集成電路（ic，integrated circuit）是一種把一類電路中所需的晶體管、阻容感等元件及布線互連一起，制作在一小塊或幾小塊半導體晶片或介質基片上，封裝為一個整體，具有電路功能的電子元器件。

分立元器件就是指普通的電阻、電容和晶體管等單個電子元件，統稱分立元件。分立元件就是功能單一、“最小”的元件，內部不再有其它元件功能單元。

電路類元件與連接類元件區分

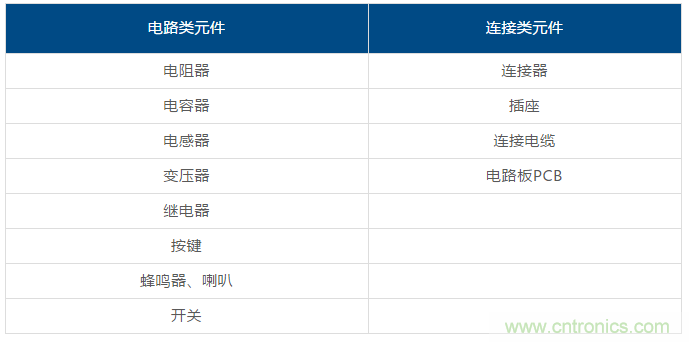

電子系統中的無源器件可以按照所擔當?shù)碾娐饭δ埽譃殡娐奉惼骷瓦B接類器件。

了解這些元器件基礎知識，你就是高手（一）

常用電子元器件的識別

一、電阻

電阻器我們習慣稱之為電阻，是電子設備中最常應用的電子元件之一。電阻在電路中用“r”加數字表示，如：r13表示編號為13的電阻。電阻在電路中的主要作用為分流、限流、分壓、偏置、濾波（與電容器組合使用）和阻抗匹配等。

參數識別：電阻的單位為歐姆（ω），倍率單位有：千歐（kω），兆歐（mω）等。換算方法是：1兆歐（mω）=1000千歐（kω）=1000000歐

電阻的參數標注方法有3種，即直標法、色標法和數標法。

1、數標法主要用于貼片等小體積的電路，如：472表示47×100ω即4.7k；103表示10000ω（10后面加三個0）也就是10kω

了解這些元器件基礎知識，你就是高手（一）

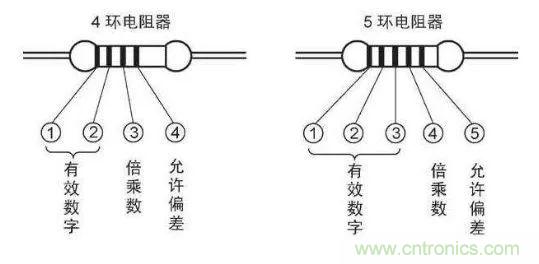

2、色環標注法使用最多，第一道色環表示阻值的最大一位數字、第二道色環表示第二位數字、第三道色環表示阻值末應該有幾個零而第四道色環表示阻值的誤差。

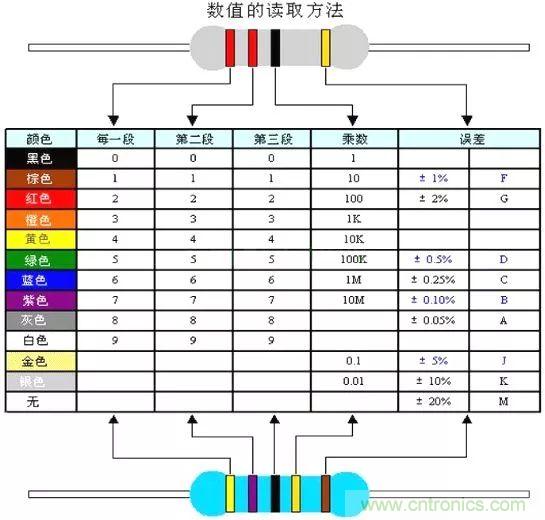

電阻的色標位置和倍率關系如下表所示：

了解這些元器件基礎知識，你就是高手（一）

二、電容

電容是由兩片金屬膜緊靠，中間用絕緣材料隔開而組成的元件。電容在電路中一般用“c”加數字表示，如c223表示編號為223的電容。電容的特性主要是隔直流通交流。

電容器的主要參數也有兩個：標稱電容量和允許誤差。

1、標稱電容量，指電容器上標注的電容量，電容容量的大小就是表示能貯存電能的大小。電容對交流信號的阻礙作用稱為容抗，與交流信號的頻率和電容量有關。

容抗xc=1/2πfc

(f表示交流信號的頻率，c表示電容容量)

識別方法：電容的識別方法與電阻的識別方法基本相同，也分直標法、色標法和數標法三種。電容的基本單位用法拉表示，其它單位還有：毫法、微法、納法、皮法，其中，1法拉=103毫法=106微法=109納法=1012皮法。

直標法：容量大的電容，其容量值在電容上直接標明，如2200 uf/10v。

字母表示法：152m=1500pf。

數字表示法：一般用三位數字表示容量大小，前兩位表示有效數字，第三位數字是倍率。如：102表示10×102pf=1000pf。

2、允許誤差分三級，與電阻器誤差的表示方法相同。微調電容器和可變電容器標出了它的電容量的最小值和最大值，如7／270p

三、電感

電感線圈是將絕緣的導線在絕緣的骨架上繞一定的圈數制成。直流可通過線圈，直流電阻就是導線本身的電阻，壓降很??；當交流信號通過線圈時，線圈兩端將會產生自感電動勢。自感電動勢的方向與外加電壓的方向相反，阻礙交流的通過，所以電感的特性是通直流阻交流，頻率越高，線圈阻抗越大。電感在電路中可與電容組成振蕩電路。

電感在電路中常用“l”加數字表示，如：l3表示編號為3的電感。

電感一般有直標法和色標法，色標法與電阻類似。電感的基本單位為：亨，換算單位有：1h=103mh=106uh。

四、晶體二極管

二極管的主要特性是單向?qū)щ娦?，也就是在正向電壓的作用下，導通電阻很?。欢诜聪螂妷鹤饔孟?，導通電阻很大或無窮大。晶體二極管在收音機中對無線電波進行檢波，在電源變換電路中把交流電變換成為脈動直流電，在數字電路中充當無觸點開關等，都是利用了它的單向?qū)щ娞匦浴?/div>

晶體二極管按作用可分為：整流二極管、隔離二極管、肖特基二極管、發光二極管和穩壓二極管等。

1、識別方法：

二極管的識別很簡單，小功率二極管的n極（負極），在二極管外表大多采用1種色圈標出來，有些二極管也用二極管專用符號來表示p極（正極）或n極（負極），也有采用符號標志為“p”、“n”來確定二極管極性的。發光二極管的正負極可從引腳長短來識別，長腳為正，短腳為負。

2、主要參數

額定正向工作電流，是指二極管長期連續工作時允許通過的最大正向電流值。因為電流通過管子時會使管芯發熱、溫度上升，溫度超過容許限度（硅管為140左右，鍺管為90左右）時，就會使管芯過熱而損壞。

最高反向工作電壓，加在二極管兩端的反向電壓高到一定值時，會將管子擊穿，失去單向?qū)щ娔芰?。為了保證使用安全，規定了最高反向工作電壓值。

反向電流，是指二極管在規定的溫度和最高反向電壓作用下，流過二極管的反向電流。反向電流越小，管子的單方向?qū)щ娦阅茉胶?。值得注意的是反向電流與溫度有著密切的關系，大約溫度每升高10，反向電流增大一倍。

五、晶體三極管

晶體三極管在電路中具有放大和開關作用。我們使用晶體三極管在電路中放大微弱的信號電流或制成自動開關，控制家用電器的通斷。晶體三極管在電路中常用“q”加數字表示，如：q1表示編號為1的三極管。

常用晶體三極管的封裝形式有金屬封裝和塑料封裝兩大類，引腳的排列方式具有一定的規律。晶體三極管的三個極，分別稱為基極、集電極和發射極，發射極上的箭頭表示流過三極管的電流方向。

六、集成電路

集成電路是將二極管、三極管和電阻電容等元件按照電路結構的要求，制作在一小塊半導體材料上，形成一個完整的具有一定功能的電路，然后封裝而成，它的文字符號是IC。

集成電路是60年代后期，隨著電子技術的發展而迅速發展起來的。集成電路與使用分立元件組裝的電路相比，具有元件少、重量輕、體積小、性能好和省電等多項優點，所以電子產品的集成化已成為電子技術發展的必然趨向。
