新手怎么看懂電子的電路圖，該學習什么知識呢？



我最近新學單片機，發現現在所接觸到的電路圖，和讀書時物理上學的電路圖好像都不太一樣。物理上的電路圖總是用兩條線表示電源，流向明顯。



而現在接觸到的電路圖，電源全是VCC，負極是GND，流向就不大明白了，不知道從哪條線流出。在網上查，全是關于物理學上的電路圖講解。



請問帶VCC和GND的電路圖是什么電路圖？在什么書上能學到這種基礎？



現在國內模電教學方面存在的問題就是：從來不講經典物理上的各種公式是怎么變成一個個獨立元件的。這導致了很多大學物理的學生覺的模電很難，沒法用大一大二所學的各種復雜的公式來解釋現實當中的電路圖。



其次，大學模電脫離實際，書上的電路看起來純潔的不得了，分析下來能夠完美的工作，但實際搭出來的效果往往不盡人意。就拿大學里一直搞來搞去的開關電源來說，很多書上不加共模濾波器，往往都會因為LC諧振產生的EMI通過地線流入電路導致無法正常工作，就算加了，解釋的時候一般都會說“減少電網的不穩定性所造成的影響”。

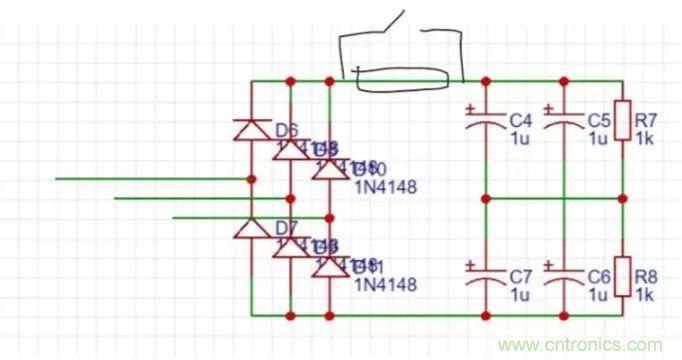

或者是三相電整流不加防沖擊電阻，一接上電前面六個二極管也就全都爆炸了，就算是加了防沖擊電阻，也都不加延時短路電阻的電路，老板看到你活生生浪費這么多功率肯定立馬開了你。





首先先回答題目中的問題。像題主接觸的單片機控制電路，接觸到的GND一般都是信號地，VCC也一般都是3.3V或5V，使用電源或者電池供電。所有的GND都是連在一起的，最終回到電源的負極。所有的VCC也一樣，回到電池的正極。





AMS1117-3.3是在單片機電源中及其常用的一款貼片IC，能把5V的電壓轉換成3.3V的電壓，VCC5和一般接地符號（倒三角）來自于5V的供電，C30接在VCC5和接地符號之間，起到了濾波的效果。



VCC5連接到了AMS1117的Vin，提供工作電壓，接地符號連接到了IC的GND。



C31起到的是增加穩定系數的功能，由于電容兩端電壓不能突變，假設單片機的功耗短暫的增加了一下，我們不希望這個信號影響到AMS1117的輸出電壓，因為AMS1117有一定的反應時間，如果沒有這個電容，那么IC就因為很小的波動而持續輸出高電壓或低電壓，不穩定的電源對單片機的傷害還是很大的。加入了C31后，由于電容的儲能性質，能夠減少波動。



在右邊又出現了一個VCC，我們可以判斷出這個VCC所連接的導線上的電壓是3.3V。C29是電解電容，它起到的是儲能的作用。右下方的GND就是單片機的工作地了。



來自VCC的3.3V電壓通過R23和發光二極管D13，起到了電量指示的作用。最右邊的是電池，我們不難看出，引腳2對應的是電池的正極——3.3V，而引腳1對應的是電池的負極——0V。



當不存在外部電源供電時，2（電池正極）——R23——D13——GND——1（電池負極）組成回路，使得D13起到了指示電池電量的作用。



在這里代表3.3V的VCC看似沒有作用，但如果在同一張原理圖中再次出現了VCC時，比如單片機上，我們就知道這個VCC代表3.3V，而且在將原理圖轉換成電路圖時，電腦會自動將這些名字一樣的符號連接到一起。



最后，電池也一定要組成回路才能充電，那么不難想到，GND和接地符號必定也在原理圖的某個地方連接到了一起。



其實在這樣的電路中，VCC和GND只不過是一個標記罷了，代表它們之間是連在一起的，設計原理圖時要求的是易讀懂，容易找出各個模塊的位置，不能再像書上一條導線拉到底。



然后就是學習上的問題了，大學的教材不成系統，對于不同能力的人也很難找到對應水平的書籍，往往看完一本不知道再看哪一本，就算找到了兩本書上也極有可能存在不同的地方。



所以我推薦題主好好搞好和大學老師的關系，特別是有工作經驗的，讓他們多帶帶你，讓你早點了解到工作中會遇到的各種書本上不能遇到的問題。對于如何學習電子電路知識，我能告訴題主的有以下幾點：



1：充分利用基礎的物理公式和定律。公式和定律永遠都不會是錯的，任何一個波形，電流和電壓上的任何變化，都可以用基礎的知識來解釋。MOS管開關為什么會有延時？因為MOS管的原理和結構導致了其內部必定存在電容。為什么地線的電壓測得不為0？因為地線也有一定的電阻。為什么三極管會飽和？因為二個PN結均正偏，IC不受IB之控制。刨根問底，嘗試把公式利用起來，去解釋每一個現象。

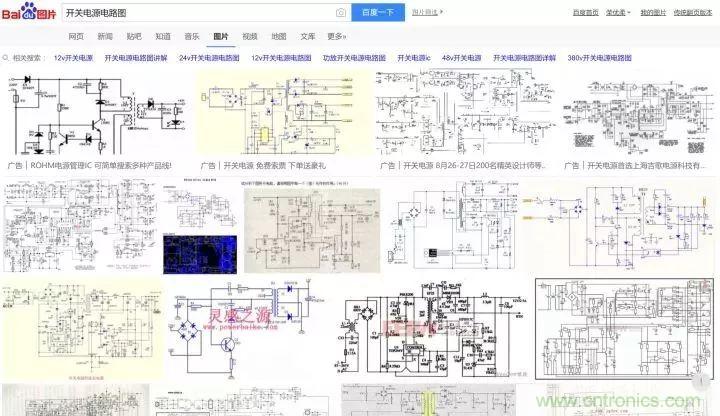

2：多看，多分析電路圖。最方便的方法就是在百度上搜電路圖，一張張看過去，夠你看一天的。然后要注意糾錯，看看元器件的使用和數值是否正確，網上的東西也有很多是錯的。





3：把想法直接變成原理圖，把原理圖直接變成電路板。現在打板比以前便宜了不少，10塊雙面也就大概七八十的樣子，也就幾頓飯錢。



很多學生就天天在腦中意淫電路，直到實現了才發現這里有問題哪里也有問題，也有人都大四了還在天天玩面包板，連烙鐵都抓不住。就算板子廢了，也可以在示波器上分析一下，研究問題所在。



4：多用仿真軟件。比如Multisim，仿真出來的效果不亞于真實電路的效果，一個元器件通常會有三四十種不同的參數，也比現實中方便，測量數值也更隨心所欲。



最后，還是要找個好師傅，幾年的工作經驗能夠通過幾句話總結給你聽，也別再看大學教材了，直接去做項目，有了項目就會知道自己要學什么，也更容易看出問題。
