洗衣機水位傳感器工作原理、安裝位置、故障表現
發布時間:2019-02-14 責任編輯:wenwei
【導讀】如今幾乎家家戶戶都會有一臺洗衣機,幫著我們清洗的眾多的衣物,減輕了相當大的家務勞動。大家都知道洗衣機都是可以自動控制進水量的,而這靠的就是水位傳感器。如果是有經驗的師傅就會知道,現在很多洗衣機都是電子水位傳感器,我們一般很難檢測出它的好壞,一旦壞了可能會引發很多故障,而我們卻很難知道壞在哪里,該如何解決?
一、洗衣機水位傳感器工作原理
容器內的水位傳感器,將感受到的水位信號傳送到控制器,控制器內的計算機將實測的水位信號與設定信號進行比較,得出偏差,然后根據偏差的性質,向給水電動閥發出"開""關"的指令,保證容器達到設定水位。進水程序完成后,溫控部份的計算機向供給熱媒的電動閥發出"開"的指令,于是系統開始對容器內的水進行加熱。到設定溫度時??刂破鞑虐l(fā)出關閥的命令、切斷熱源,系統進入保溫狀態。
二、衣機水位傳感器安裝位置

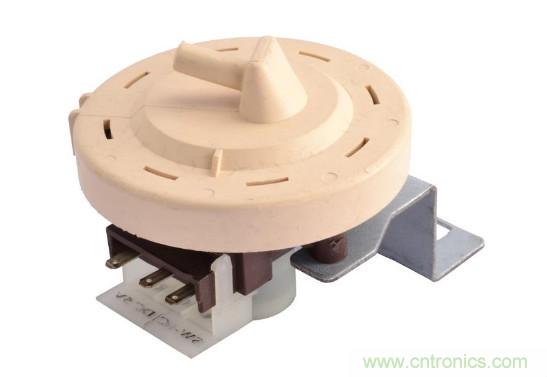

衣機水位傳感器分別安裝在洗衣機的上中下三個位置,如下圖:
三、洗衣機水位傳感器故障表現
1、能進水,進到水溢出也不停,不能進入洗滌程序。
2、能進水,進水到一定水位能停,也能洗,但排水完后不能脫水,蜂鳴器報警,電腦板顯示代碼(如E5)。
3、能進水,能脫水,進水水位已調到最高位置,但實際水位很低,有的還不能淹過衣服,這種情況一般都是別人換了傳感器后不匹配造成的,要找到匹配的換上才行(我遇到過美菱6KG的兩臺機都是如此情況,用內六角螺絲刀調節傳感器頂部的塑料螺絲沒用作用的。)
4、換了好的傳感器后也不能正常洗滌和脫水,用萬用表直流10V檔量連接傳感器的三條線的插頭,怎么交換線頭量都沒有4。5V以上(一般只有2V多),這種情況是電腦板損壞,只能更換電腦板。
而它的原理電子水位開關是利用水的壓力,改變開關里的電感量,引起諧振頻率或占空比的改變,從而電腦感知水位的變化。里面有兩個電容和一個線圈。它的薄膜上有磁芯,電腦板檢測來自水位傳感器的電感量(因?yàn)榇判臼歉鶕?jù)水位的高低移動)來控制水位的高低。它是電感式的。
按原理它應該是不易壞的,因它里面只是兩只小電容與一個線圈,都是很不易壞的東西,但實際上它就是很容易壞,壞時測那兩個電容的容量都沒有變化,線圈也沒有斷路。
感式的一般也就通過選頻來達到控制水位的目的,一般頻率有
復位頻率:26.3KHZ
無水頻率:26.8KHZ
低水位極限:28.5KHZ
當然各個品牌各有不同
其實它就是一個選頻器,這樣我們就很好檢測它的好壞了,有頻率計的師傅測一下就知道了,沒有頻率計也很簡單,調節線圈和磁芯的間隙一般就能吧它修復,調節的時候最好帶電調試。
以上就是小編給您講解關于洗衣機水位傳感器工作原理、安裝位置以及故障表現的全部?jī)?nèi)容,看文本文后相信大家對洗衣機水位傳感器也有了一定的了解,感興趣的朋友可以研究一下自家的洗衣機,如有遇到故障了最好還是找維修師傅修理。
