1．使用框圖



本技巧似乎顯而易見，但往往被過分自信的人忽視，他們認為自己已經把要做的活都弄明白了。完全按照你的需要表述電路的方框圖對電路的成功設計至關重要。在你開始工作之前，方框圖為你提供了一個大綱，它還為將要查看和檢查你電路的任何人提供了極好的參考資料。

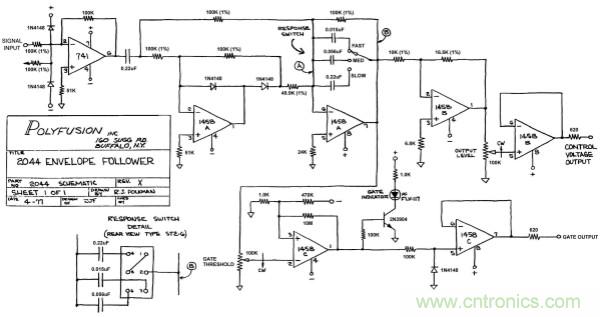

圖1：?jiǎn)螐埓蠓韴D(來源：experimentalistanonymous.com)



2．各個擊破



在很多情況下，在設計電路時你可能不會單打獨斗，所以花時間將設計劃分為各功能塊，每個塊都有定義的接口，就可以實現各個擊破的策略；參與電路設計的設計師可以專注于各個塊。這些塊可以獨立地用于你目前正著手的項目，也可以在將來重復用于不同的電路設計。通過這種方法，你可以在事情不順利的時候輕松排除故障，因?yàn)槟銓⒛軌蜃R(shí)別你遇到的麻煩是哪個塊引起的。

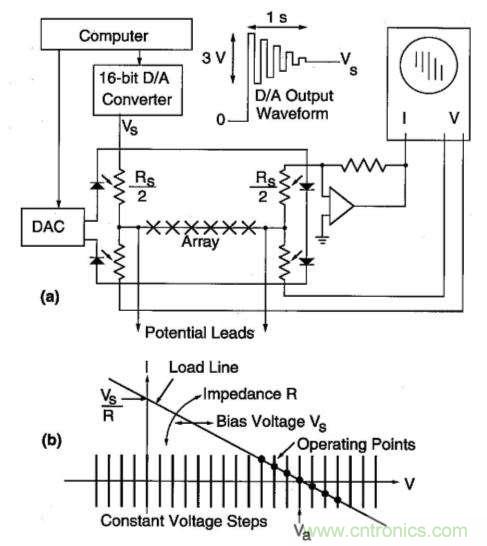

圖2：清晰標記的框圖(來源：elprocus.com)



3．為電路網絡命名



的確，對這一步可能會有疑惑，但確保對pcb上的每個網絡進行命名并標注每個網絡的用途，可在緊要關頭，為你提供諸多幫助。當你必須調試或運行模擬時，它也很有用。網絡命名可讓你在出問題時，知道該在哪下手。請記住：使命名易于識別；使命名對其要傳載的意義一目了然。



4．記筆記



談到電子設計，你的筆記就是你的靈丹妙藥。重要的是記錄研發過程的每一步，你遇到的每個坑、找到的每個解決方案、以及與你的設計相關的任何其它內容。請務必記下為什么為你的設計選用某些組件、邏輯表的式樣、以及設計電路時的任何特殊注意事項。你的筆記有多種用途：



• 通過清楚地記錄每一步，你可以“回放”并查看哪里可能出問題、或你可在哪里進行修改以得到更高效的設計。

• 可以使用和交叉引用以前項目的注釋，以便更好地理解、實現更好的方案以及激發出與當前工作相關的更多靈感。

• 你可以幫助其他人解決其設計問題，并在以后需要時閱讀他們的筆記。



5．文本放置保持一致



如果你指定某些名稱或在圖表上進行注釋，你會發現，再次查看時很難弄清這些文字到底是什么意思。在原理圖上放置符號和名稱時，請確保與命名過程保持一致。寫注釋時，不要在電路的一部分橫著寫，而在所有其它部分豎著寫。盡量確保名稱之間有一些空白，這樣包括你在內的讀者就不會感到困惑。注釋間不要害怕有空白。實際上，空白有助于減少將圖示與書寫混在一起引發的混亂。這同樣適用于速記命名。如果你要以縮寫表述任何內容，請嘗試在下面添加解釋的“段子”，或確保它們易于識別。



6．流程化



不要削足適履試圖將你的示意圖和注釋壓縮進特定數量的頁面。占頁多少并不重要；不要茍且你原理圖的質量。確保電路設計始終如一。這有助于提高可讀性和更好的應用。在電子電路設計方面沒有捷徑；這完全取決于付出的努力和努力的結果。

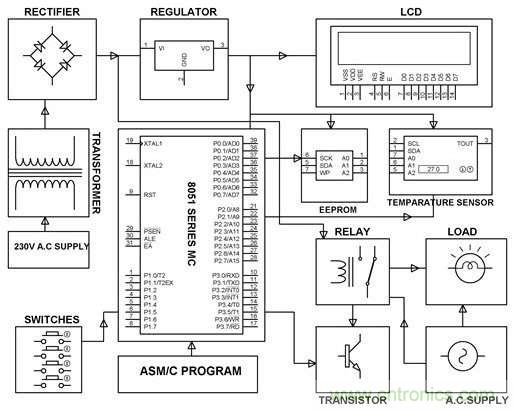

圖3：“流程化”(來源：維基百科)



7．保留標題



為原理圖的每頁制作標題、進而提供了每頁的更多信息，這會使你受益。除可讀性更高外，這樣做還可以更輕松地為你的原理圖頁編制索引。這在調試時會帶來益處：當你需要引用電路的某個部分、但又太忙無暇翻遍每一頁、只得救助大腦記憶試圖找出所需圖表的位置時——頁索引會幫大忙。



8．使連接器可見



你需要能立即區分所有連接器。最好的選擇是在原理圖中使用引腳表述連接器。通過簡單的連接器識別，你將能夠正確地追溯電路，且不會迷失在連接中。選用引腳之所以方便，是因?yàn)樗鼘?ldquo;堅守”其位置。與貼紙(sticker)或顏色不同，引腳能更突出引人注目，而不會在圖表和筆記中占用太多空間。



結論



上面提到的技巧肯定會幫助你更好地設計電路；它們將有助于調試、模擬、注釋參考等等。如果你記住這些技巧并在設計的所有階段應用它們，那么你會發現自己在眨眼之間成為電子電路設計的專業人士。
