大牛教你如何找到電源開關回路

發布時間:2018-12-20 責任編輯:wenwei

【導讀】在成功的電源設計中,電源布局是其中最重要的一個環節。但是,在如何做到這一點方面,每個人都有自己的觀點和理由。事實是,很多不同的解決方案都是殊途同歸;如果設計不是真的一團糟,多數電源都是可以正常工作的。

當然,這其中也有一些通用性規則,例如:

不要在快速切換信號中運行敏感信號。換言之,不要在開關節點下運行反饋跟蹤。

確保功率載荷跟蹤和接地層大小足以支持當前的電流。

盡量保持至少一個連續的接地層。

使用足夠的通孔(通常以每個通孔1A開始),將接地層相連。

除了這些基本的布局規則,我通常首先會識別開關回路,然后確定哪些回路具有高頻開關電流。圖1所示為針對降壓電源(原理圖和布局)的簡化功率級的一個示例。


大牛教你如何找到電源開關回路

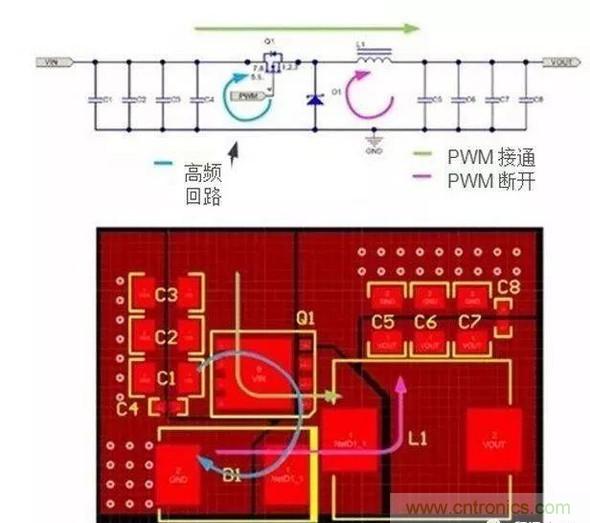

圖1:降壓電源原理圖和布局

降壓電源中存在兩種狀態(假定連續傳導模式):控制開關(Q1)接通時和控制開關斷開時。當控制開關接通時,電流從輸入流至電感器。當控制開關斷開時,電流繼續在電感器流動并流經二極管(D1)。電流連續輸出。

但是存在輸入脈沖電流,這是您在布局中需要關注的部分。在圖1中,此回路被標記為“高頻回路”,并以藍色顯示。您布局的首要目標是將Q1、D1和輸入電容與最短、最低電感回路連接。該回路越小,開關產生的噪聲便越低。如果忽略這一點,電源將不能有效工作。

識別開關回路的規程適用于所有的電源拓?fù)浣Y(jié)構。規程的各個步驟分別是:

●在接通狀態確定電流通路。
●在斷開狀態確定電流通路。
●找到連續電流的位置。
●找到斷續電流的位置。
●盡量減少斷續電流環路。

此列表中列出了給定功率級配置的關鍵回路:

●降壓——輸入電容回路。
●升壓——輸出電容回路。
● 反相降壓 -升壓——輸入和輸出電容回路。
●反激——輸入和輸出電容回路。
● Fly-Buck™——輸入電容回路。
● SEPIC——輸出電容回路。
● Zeta——輸入電容回路。
●正激、半橋、全橋——輸入電容循環。

電源布局正如一種藝術形式一般,每個人都有自己的方式,而且很多時候也會起效。需要確保的一點是,在您確定功率級的零件位置時,首先確定高頻開關回路;這樣您便可為自己節約時間、免除煩惱。
