稱重傳感器好壞判斷方法

發布時間:2018-10-31 責任編輯:wenwei

【導讀】如何稱重傳感器好壞判斷?據小編了解市面上的檢重秤/電子稱大多采用電阻應變片式稱重傳感器(模擬)作為稱重機構核心部件,實現了對物料的快速、準確的稱量。當電子稱數據不穩定、跳變,或出現E1等故障代碼時,說明稱重傳感器已損壞了。稱重傳感器可根據實際情況選用直觀法、替代法、比較法、插拔法、代碼診斷法進行判斷,下面進行詳細介紹。

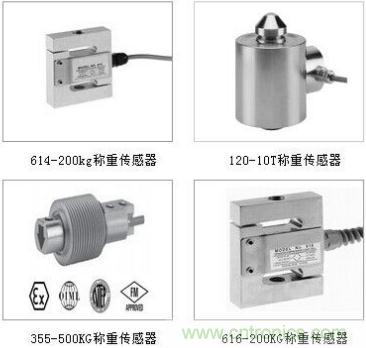

稱重傳感器好壞判斷方法

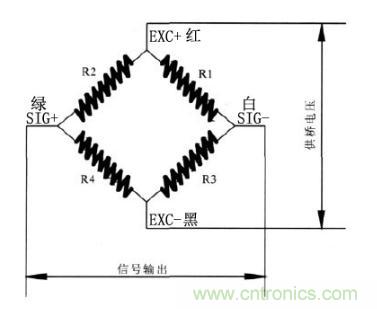

電阻應變片式稱重傳感器原理圖

稱重傳感器好壞判斷的五種方法

一:直觀法

仔細觀察稱重傳感器外觀是否有變形,裂紋等情況,若出現這些情況,需要更換新的傳感器。

二、插拔法

對稱重傳感器好壞的檢測,可以借助萬用表其性能、技術參數進行測量,與生產廠家使用說明書提供及平時檢修總結出來的技術數據進行對比,從而找出發生故障的傳感器。

1、阻抗判斷法:切斷工作電源,逐個將傳感器的輸出、輸入線拆開,若用萬用表測量輸出、輸入阻抗和信號電纜各芯與屏蔽層的絕緣性能(測量電阻值)下降,即可判斷出該只傳感器有故障。

2、輸出信號判斷法:

有時稱重傳感器損壞,但阻抗并沒有很大變化,果采用阻抗法無法檢測出傳感器的好壞,可采用此法作進一步地檢測。

給儀表送電后,逐個將傳感器的輸出線拆掉,需要注意的是在拆線過程中要特別小心操作以防觸電,且不可將輸出線與輸入激勵線短路,在空載情況下,用萬用表直流mV檔測其輸出線的mV值。

假定額定激勵電壓為U(V),傳感器的靈敏度為M(mV/V),傳感器載荷重量為K(kg),傳感器的額定容量為F(kg),則每只傳感器輸出電壓應為:U×M×K/F(mV)

同一衡器同型號的傳感器在無載荷情況下其輸出mv值基本一致。若超出計算值或傳感器的額定輸出且輸出不穩定,即可判斷該只傳感器有故障。

三、替代法

如上兩種方法無法檢測出故障稱重傳感器可用此法。將所有傳感器的連線拆掉,先接入一個傳感器的信號,如秤顯示正常,可將傳感器逐并聯接入,觀察顯示情況,接入某個后顯示不穩定,則該只為故障傳感器。也可采用在通電情況下,逐個拆下傳感器的方法,當拆下某只傳感器、顯示正常了,那么剛拆下的那只傳感器就有故障。

稱重傳感器好壞判斷方法

測量傳感器阻值,通過阻值判定傳感器好壞

1:輸入電阻≧輸出電阻>橋阻。

2:一般情況下橋阻之間相等或者兩兩相等,稱重傳感器任意激勵端到兩個信號端的兩個電阻相差2Ω。說明傳感器的電橋受到了損壞,無法再恢復。
(注:輸入電阻為EXC+到EXC-之間的電阻,輸出電阻為SIG+到SIG-之間的電阻,橋阻為EXC+到SIG+,EXC+到SIG-,EXC-到SIG+,EXC-到SIG-之間的電阻)

四、比較法

在檢重控制器中找到傳感器連接端,測定傳感器連接電路。

正常情況下,激勵電壓(EXC+到EXC-之間)是5-10V,輸出電壓(SIG+到SIG-之間)在設備空載時接近于0,小于傳感器最大輸出量。(傳感器最大輸出量=激勵電壓*傳感器靈敏度,檢重秤傳感器靈敏度以2mV/V居多),超出此范圍則聯系服務商申請更換傳感器。

五、代碼診斷法

當電子稱/檢重秤出現故障代碼時,可以找出其使用說明書,一一核對,并按上面的方法進行維修。

稱重傳感器好壞判斷【案例分析】

一臺30t電子地磅其示值時正時負,稱重誤差比較大。

對其進行故障分析認為有兩種可能:一是機械結構出現故障;二是稱重傳感器損壞。

故障處理方法:用一輛3t鏟車壓四角,發現其中一角誤差特 別大。估計傳感器發生故障。脫開接線盒內各傳感器引線, 用萬用表測其輸入輸出電阻差值不太大。重點測量差值較大 的那一個角的傳感器,發現輸入電阻變化較大(正常值為382 Q±4Q),更換該只傳感器,故障即排除。

以上就是關于稱重傳感器好壞判斷的一系列知識,小編認為當確認稱重傳感器出現故障后,處理時應遵循此步驟:觀察(故障觀察)——分析(故障原因)——檢測(為故障判斷提供依據或?qū)ε袛嘟Y(jié)果加以驗證)——修復(修理或更換)——檢定(系統調試后對其計量性能進行測試)。
