共模濾波器應該如何選型?

發布時間:2018-10-18 責任編輯:wenwei

【導讀】共模濾波器的核心是電路結構形式以及其參數,單單從以上兩點來講,工程師在選購時會出現兩眼一抹黑的情況。雖然有時共模濾波器差不多可以用,但是如果不清楚濾波器的設計方式,就會出現浪費資源,發生隱患的可能性也會大大增加。

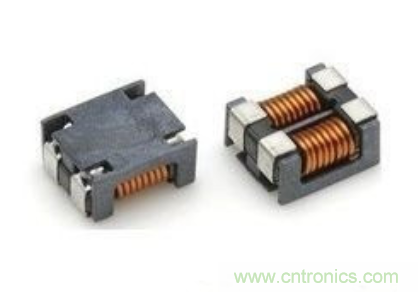

共模濾波器應該如何選型?

共模濾波器的作用是通過不同的頻率產生不同效果,對通帶內頻段則不衰減,對通帶外要抑制則以幾十個dB的級別進行衰減,從而達到篩選的效果。選用共模濾波器還需要考慮以下幾點因素。

1.Q值

Q值對共模濾波器的濾波效果影響并不大,但Q值代表的是損耗/輸入功率,Q值越高,說明損耗越大,也就是說有部分能量在共模濾波器上被損耗掉。在較大功率的共模濾波器上,這個損耗不可小視,會引起發熱,發熱后的電容會引起較大的負面影響,漏電流、耐壓、容值等都會隨溫度變化而變化。

2.電流

電流是一個很重要的參數,它決定了共模濾波器內部的電感的繞組銅線和引出線的線徑。如果選細了,細導線上通過大電流,就好像用小馬拉汽車,這樣會引起嚴重發熱乃至燒毀。

3.電壓

這個電壓值要求是一個范圍,需要是穩態電壓±紋波電壓的綜合。

4.其他

其他不同的內容就是共模濾波器的內部了,這個是用戶看不到的方面,灌膠封均勻致密程度、器件以及金屬之間絕緣紙的厚度,這些只能通過仔細了解方可得知。
