電感器在智能化方案中的重要性

發布時間:2018-10-12 責任編輯:wenwei

【導讀】電感器是電路中必不可少的三大基礎元器件之一,被廣泛應用在通訊領域、汽車領域、消費以及工業等各個電子領域。而且隨著全球智能化的普及、手機行業競爭的加劇、新能源汽車的崛起,電感類器件的需求將會有一個大幅度的增加。

電感都有哪些種類?

電感按照結構可分為插件和貼片式兩類,電感根據功能可分為三大類,分別為:

Power:功率電感

RF:射頻電感

EMI:磁珠和共模電感

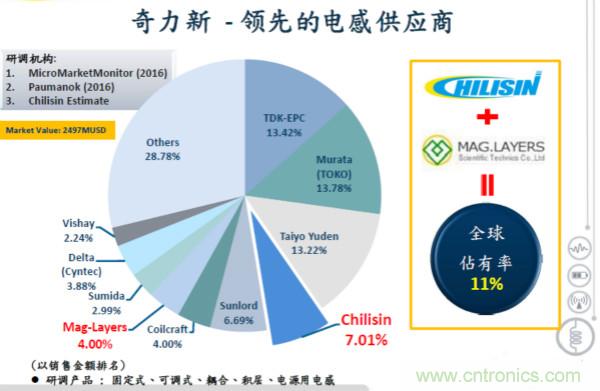

如下圖所示為2017年電感廠商的市占率比較,我司上海潤欣科技股份有限公司所代理產品線CHILISIN在收購MAGLAYERS后,市占率已高達11%,排名全球第四。

電感器在智能化方案中的重要性

電感在電路中的重要性

隨著智能化的發展,我們希望在網絡大數據、人工智能的助力下,使事物能動的滿足我們的要求。例如,無人駕駛汽車、智能家居等的應用。我們要實現這些智能化的功能,除了軟件的智能程序控制,還是離不開硬件系統的穩定運行的。在硬件系統中,不管電源電路、射頻電路等,通通都離不開電感器件的。

電感是濾波電路和功率放大電路中最核心的器件。電源線中,起儲能、濾波、抗流的作用,在信號線中,起諧振、濾波、阻抗匹配、抗流的作用。 下圖為功率電感的基本使用原理圖。

電感器在智能化方案中的重要性
圖一:與電源管理IC 串聯,稱之為BUCK

電感器在智能化方案中的重要性

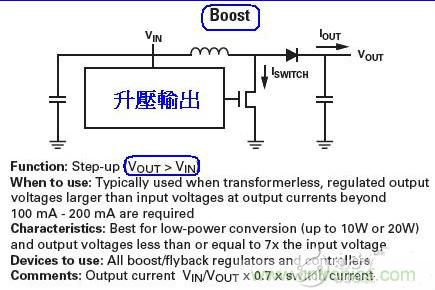

圖二:與電源管理IC 并聯,稱之為BOOST

射頻電感是高頻電子設備的基本組成元器件之一,可以作為阻抗匹配應用,以便實現阻抗平衡,也可以作為RF扼流圈使用,達到濾波的作用。

磁珠在濾除高頻噪聲效果顯著,并且廉價、易用。電感是儲能元器件,而磁珠是能量消耗元器件,功率電感多用于電源濾波回路,側重于抑制傳導性干擾,磁珠多用于信號回路,主要應用于電磁兼容,吸收高頻信號。

由此可見,無論電源電路,射頻電路,都離不開電感類元器件的應用。

電感工藝的進步

隨著技術的進步,電感的制作工藝也呈現多樣化,目前功率電感主要為四種工藝,分別為:wire-winding、Molding、Multi-layering、Thining;其中Molding(一體成型)工藝和傳統繞線電感相比,有了電流更大、封裝更小、散熱更好的優點。射頻電感主要為三大工藝:wire-winding、Multi-layering、Thining;wire-winding的Q 值較高,RDC較小,適合大電流流過的扼流電路;Thining的可實現更小型化及Q值較高,同時精度較高;Multi-layering的特性參數和價格平衡度比較好。

由上可得出,各構造的線圈有其各自的優點,因此,電感選型的合適性非常重要。而且潤欣科技很早就意識到電感元器件的重要性,可提供電感的一站式解決方案,希望能在各行業應用開花結果。
