本文講述的是在一定范圍的輸入電壓下，計算電感值以維持所需紋波電流和所選導通模式的方法，并介紹了一種用于計算輸入電壓上限和下限模式邊界的數學方法，還探討了如何使用安森美半導體的WebDesigner?在線設計工具來加速這些設計步驟。



Conduction Mode



導通模式



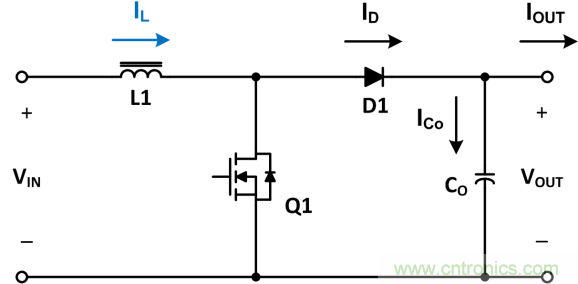

升壓轉換器的導通模式由相對于直流輸入電流（IIN）的電感紋波電流峰峰值（ΔIL）的大小決定。這個比率可定義為電感紋波系數（KRF）。電感越高，紋波電流和KRF就越低。

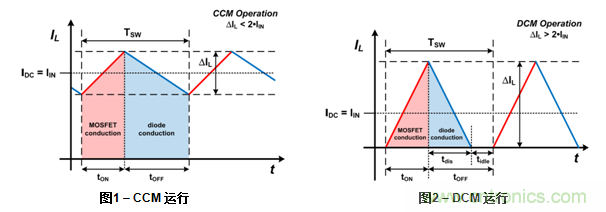

在連續導通模式（CCM）中，正常開關周期內，瞬時電感電流不會達到零（圖1）。因此，當ΔIL小于IIN的2倍或KRF <2時，CCM維持不變。MOSFET或二極管必須以CCM導通。這種模式通常適用于中等功率和高功率轉換器，以最大限度地降低元件中電流的峰值和均方根值。當KRF > 2且每個開關周期內都允許電感電流衰減到零時，會出現非連續導通模式（DCM）（圖2）。直到下一個開關周期開始前，電感電流保持為零，二極管和MOSFET都不導通。這一非導通時間即稱為tidle。DCM可提供更低的電感值，并避免輸出二極管反向恢復損耗。





當KRF = 2時，轉換器被認為處于臨界導通模式（CrCM）或邊界導通模式（BCM）。在這種模式下，電感電流在周期結束時達到零，正如MOSFET會在下一周期開始時導通。對于需要一定范圍輸入電壓（VIN）的應用，固定頻率轉換器通常在設計上能夠在最大負載的情況下在指定VIN范圍內，以所需要的單一導通模式（CCM或DCM）工作。隨著負載減少，CCM轉換器最終將進入DCM工作。在給定VIN下，使導通模式發生變化的負載就是臨界負載（ICRIT）。在給定VIN下，引發CrCM / BCM的電感值被稱為臨界電感（LCRIT），通常發生于最大負載的情況下。



紋波電流與VIN

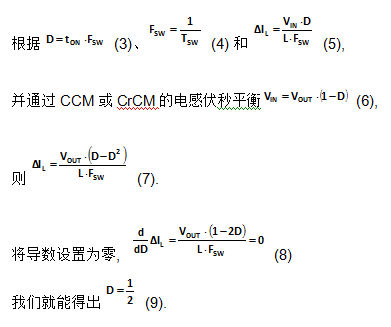

眾所周知，當輸入電壓為輸出電壓（VOUT）的一半時，即占空比（D）為50％時（圖3），在連續導通模式下以固定輸出電壓工作的DC－DC升壓轉換器的電感紋波電流最大值就會出現。這可以通過數學方式來表示，即設置紋波電流相對于D的導數（切線的斜率）等于零，并對D求解。簡單起見，假定轉換器能效為100％。







CCM工作

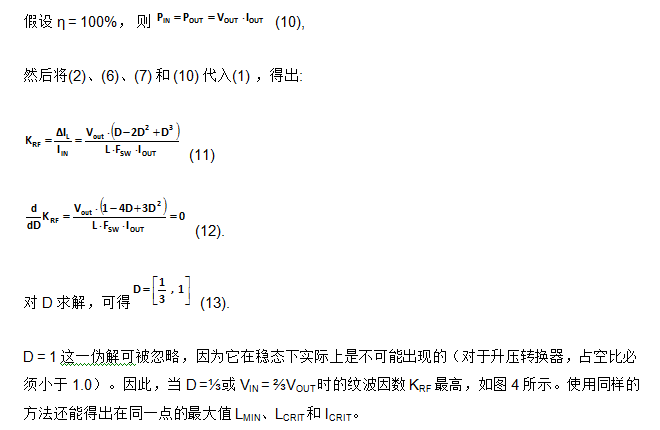

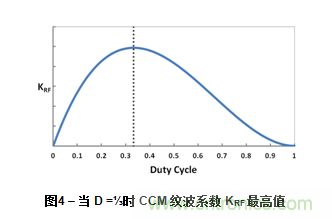

為了選擇CCM升壓轉換器的電感值（L），需要選擇最高KRF值，確保整個輸入電壓范圍內都能夠以CCM工作，并避免峰值電流受MOSFET、二極管和輸出電容影響。 然后計算得出最小電感值。KRF 最高值通常選在0.3和0.6之間，但對于CCM可以高達2.0。 如前所述，當D = 0.5時，出現紋波電流ΔIL最大值。那么，多少占空比的情況下會出現KRF最大值呢？ 我們可以通過派生方法來求得。







對于CCM工作，最小電感值（LMIN）應在最接近? VOUT的實際工作輸入電壓（VIN(CCM)）下進行計算。根據應用的具體輸入電壓范圍，VIN(CCM)可能出現在最小VIN、最大VIN、或其間的某個位置。解方程（5）求L，并根據VIN(CCM)下的KRF重新計算，可得出





DCM工作

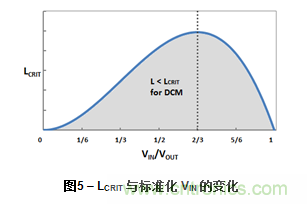

如圖5所示，在一定工作VIN和輸出電流（IOUT）下的電感值小于LCRIT時，DCM模式工作保持不變。對于DCM轉換器，可選擇最短的空閑時間以確保整個輸入電壓范圍內均為DCM工作。tidle最小值通常為開關周期的3％-5％，但可能會更長，代價是器件峰值電流升高。然后采用tidle最小值來計算最大電感值（LMAX）。 LMAX必須低于VIN范圍內的最低LCRIT。對于給定的VIN，電感值等于LCRIT（tidle= 0）時引發CrCM。

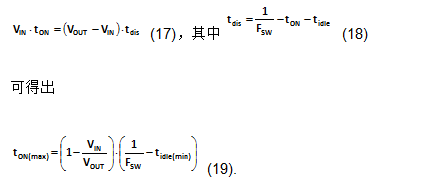

為計算所選最小空閑時間（tidle(min)）的LMAX，首先使用DCM伏秒平衡方程求出tON(max)（所允許的MOSFET導通時間最大值）與VIN的函數，其中tdis為電感放電時間。





平均（直流）電感電流等于轉換器直流輸入電流，通過重新排列（17），可得出tdis相對于tON的函數。簡單起見，我們將再次假設PIN = POUT。





LMAX遵循類似于LCRIT 的曲線，且同在VIN = ?VOUT時達到峰值。為確保最小tidle，要計算與此工作點相反的實際工作輸入電壓（VIN(DCM)）下的最低LMAX值。根據應用的實際輸入電壓范圍，VIN(DCM)將等于最小或最大工作VIN。若整體輸入電壓范圍高于或低于? VOUT（含? VOUT），則VIN(DCM)是距? VOUT最遠的輸入電壓。若輸入電壓范圍覆蓋到了? VOUT，則在最小和最大VIN處計算電感，并選擇較低（最差情況下）的電感值?；蛘撸詧D表方式對VIN進行評估，以確定最差情況。



輸入電壓模式邊界

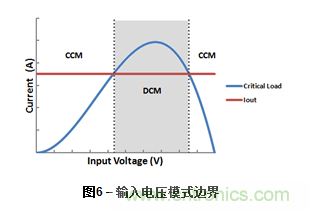

當升壓轉換器的輸出電流小于ICRIT與VIN的最大值時，如果輸入電壓增加到高于上限模式邊界或下降到低于下限模式邊界，即IOUT大于ICRIT時，則將引發CCM工作。而DCM工作則發生于兩個VIN的模式邊界之間，即IOUT小于ICRIT時。要想以圖表方式呈現VIN下的這些導通模式邊界，在相同圖表中繪制臨界負載（使用所選電感器）與輸入電壓和相關輸出電流的變化曲線。然后在X軸上找到與兩條曲線相交的兩個VIN值（圖6）。

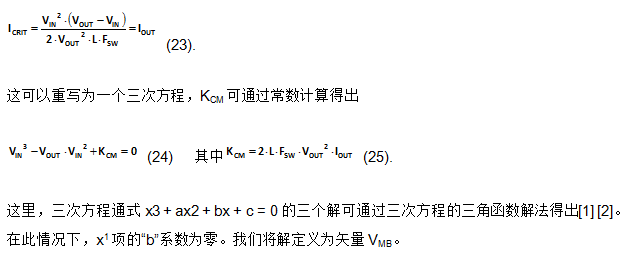

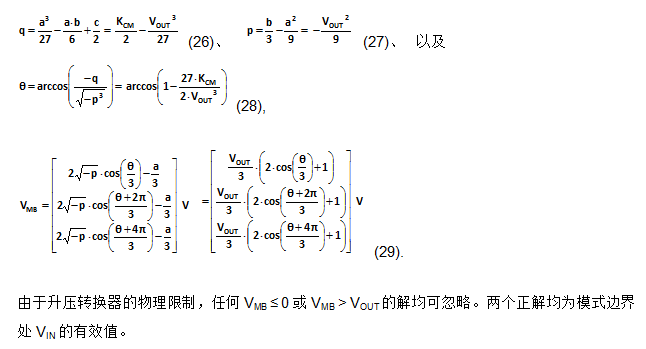

要想以代數方式呈現VIN的模式邊界，首先將臨界負載的表達式設置為等于相關輸出電流，以查找交點：





我們知道





模式邊界 – 設計示例

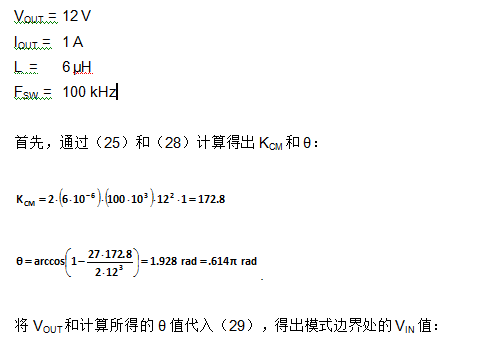

我們假設一個具有以下規格的DCM升壓轉換器：

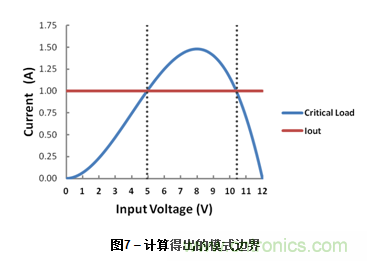

忽略偽解（-3.36 V），我們?cè)?.95 V和10.40 V得到兩個輸入電壓模式邊界。這些計算值與圖7所示的交點相符。





采用WebDesigner? Boost Powertrain加速設計

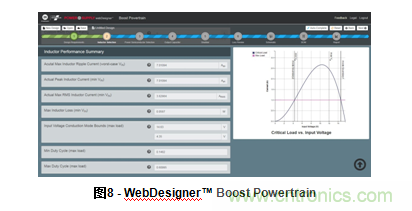

對于不同的升壓電感值，手動重復進行這些設計計算可能會令人厭煩且耗費時間。復雜的三次方程也使輸入電壓模式邊界的計算相當繁瑣且容易出錯。通過使用安森美半導體的WebDesigner?等在線設計工具，就能更輕松并顯著地加速設計工作。 Boost Powertrain設計模塊（圖8）會自動執行所有這些計算（包括實際能效的影響），并根據您的應用要求推薦最佳電感值。您可以從廣泛的內置數據庫中選擇真正的電感器部件值，或者輸入您自己的定制電感器規格，立即就能計算得出紋波電流和模式邊界、及其對輸出電容、MOSFET、二極管損耗、以及整體能效的影響。





結論



電感值會影響升壓轉換器的諸多方面，若選擇不當，可能會導致成本過高、尺寸過大、或性能不佳。通過了解電感值、紋波電流、占空比和導通模式之間的關系，設計人員就能夠確保輸入電壓范圍內的所需性能。



參考文獻



[1]H. W. Turnbull, Theory of Equations, Chapter IX, Edinburgh & London: Oliver and Boyd, 1952.

[2]I. J. Zucker, "The cubic equation - a new look at the irreducible case," The Mathematical Gazette, vol. 92, no. 524, pp. 264-268, July 2008.
