采用去耦和不采用去耦緩沖電路差異

發布時間:2018-03-30 來源:電子設計 責任編輯:lina

【導讀】會不會總是需要使用去耦電容器?它的作用到底是什么?要回答這個問題,需要考證在不使用去耦器件時會出現什么問題。圖 1 為帶去耦電容器和不帶去耦電容器(C1 和C2)情況下用于驅動 R-C 負載的緩沖電路。我們注意到,在不使用去耦電容器的情況下,電路的輸出信號包含高頻 (3.8MHz) 振蕩。


圖 1 為帶去耦電容器和不帶去耦電容器(C1 和C2)情況下用于驅動 R-C 負載的緩沖電路。我們注意到,在不使用去耦電容器的情況下,電路的輸出信號包含高頻 (3.8MHz) 振蕩。對于沒有去耦電容器的放大器而言,通常會出現穩定性低、瞬態響應差、啟動出現故障以及其它多種異常問題。




圖 1:采用去耦和不采用去耦的緩沖電路(測量結果)

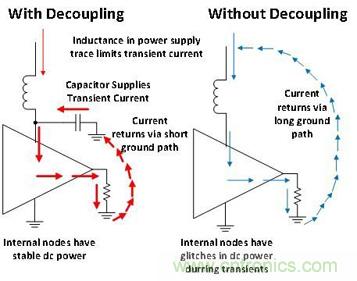

圖 2 闡述了為什么去耦非常重要。需要注意的是,電源線跡的電感將限制暫態電流。

去耦電容與器件非常接近,因此電流路徑的電感很小。在暫態過程中,該電容器可在非常短的時間內向器件提供超大量的電流。

未采用去耦電容的器件無法提供暫態電流,因此放大器的內部節點會下垂(通常稱為干擾)。無去耦電容的器件其內部電源干擾會導致器件工作不連續,原因是內部節點未獲得正確的偏置。

圖 2:帶去耦合和不帶去耦合情況下的電流

除了使用去耦電容器外,您還要在去耦電容器、電源和接地端之間采取較短的低阻抗連接。

圖 3 將良好的去耦合板面布局與糟糕的布局進行了對比。您應始終嘗試著讓去耦合連接保持較短的距離,同時避免在去耦合路徑中出現通孔,原因是通孔會增加電感。大部分產品說明書都會給出去耦合電容器的推薦值。如果沒有給出,則可以使用 0.1uF。

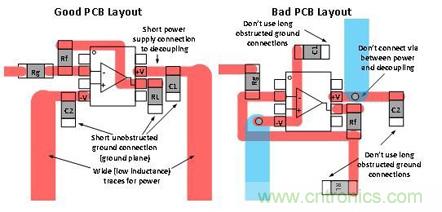

圖 3:良好與糟糕 PCB 板面布局的對比

正確連接去耦電容器會給您省去很多麻煩。即便在試驗臺上不使用去耦合電路也能工作得很好,但若進入量產階段時再因工藝變化和其他實際因素的影響,您的產品可能就會出現這樣或那樣的問題。

吸取教訓吧,別掉進不使用去耦合的陷阱里!
