在上一講中主要涉及三大基本定律（電阻定律、歐姆定律、焦耳定律）和四大基本電路（串聯分壓、并聯分流、阻抗匹配和RC充放電路），本講將有針對性的通過一些具體的電路，深入分析電阻的應用。
串聯分壓/并聯分流應用
這是一道頗具爭議性的問題，相信很多高考生、大學生甚至是已經參加工作幾年的工程師朋友咋一看都會為之花眼，下面請看題：
如圖1所示，三個電阻的阻值相等，電流表A1、A2和A3的內電阻均可忽略，它們的示數分別為I1、I2和I3，則I1：I2：I3=______：______：______.
分析：根據電路，畫出等效電路圖，如圖2所示。
其中：
第一支線由a點經A2到C點，再經R到d點；
第二支線由a點經A2到C點，經R到b點，經A3到d點；
第三支線由a點經R到b點，再經A3到d點.
不計電流表內電阻時，三個電阻并聯.設總電流為I，則通過每個電阻的電流
相等，均為
其中，電流表A1測量的是總電流，即I1=I.，電流表A2測量的是流過上面兩支路中的電流，即
電流表
測量的是流過下面兩支路中的電流。
[page]反饋應用

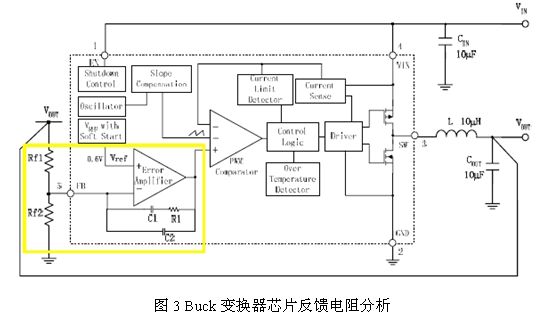

Buck變換器由于具有效率高的優點而被廣泛應用于手機、GPS、MP3等移動多媒體設備上，目前很多電源管理芯片制造廠商都推出了不同電流能力的Buck變換器，這類變 換器雖然在電流能力和保護功能方面存在一些差異，但是他們電路的主框架結構是基本一致的，主要可以分為兩個部分：一是實現電能轉換的主功率部分，另一部分 是實現負反饋控制的控制電路。下圖是BCD半導體公司的Buck變換器AP3406的典型應用圖，黃色框里是對反饋電阻的作用做簡要分析。
反饋?zhàn)饔?：設置輸出電壓
反饋電阻Rf1和Rf2的第一個作用是設置Buck電路的輸出電壓值，如圖3所示，穩態時，運算放大器的反相輸入端和同相輸入端電壓是相等的，于是可以得到輸出電壓計算公式（其中VREF是芯片內部基準電壓(本例中為0.6V)）：
反饋?zhàn)饔?： 影響系統穩定性和動態響應
圖3黃色框中同時也是電路的補償網絡部分，補償網絡中包括 R1，C1，C2和Rf1(注：Rf2在環路分析中不起作用)，補償網絡的傳遞函數可以表示為：
從上式可以看出補償網絡產生了兩個極點，其中一個極點在0點，另一個極點為
同時還產生了一個零點
從上面分析可以知道，Rf1在補償網絡中的作用是改變中頻段增益，對補償網絡中的零極點不會有影響，隨著Rf1的增大，幅頻特性往下平移，相頻特性不變。
因此，當補償網絡進入系統環路之后，Rf1的作用是使環路增益的幅頻特性上下平移，同時環路增益的相頻特性保持不變。
延伸閱讀可點擊：http://forexsooq.com/art/artinfo/id/80011669
[page]
偏置應用

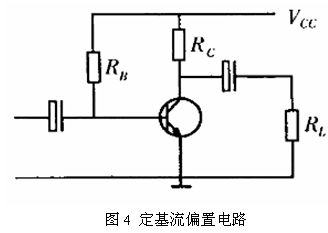

放大電路靜態工作點直接影響到放大電路的性能，靜態工作點設置過低或者過高都會使放大電路動態范圍減小，使得輸入信號較大時輸出信號產生截止或者飽和失真，下面以“定基流偏置電路”來對電阻的偏置應用作一介紹。
其中，
很小，可以忽略不計，于是有
上式是偏置電阻的表達式，從式子可以看出偏置電阻阻值不僅與集電極電阻有關，還與三極管電流放大系數、負載有關，也就是說我們可以通過調整負載來調整三極管的偏置情況。
上拉和下拉電阻作用和選用原則
作用：
1、提高電壓準位：a.當TTL電路驅動COMS電路時，如果TTL電路輸出的高電平低于COMS電路的最低高電平（一般為3.5V），這時就需要在TTL的輸出端接上拉電阻，以提高輸出高電平的值。b.OC門電路必須加上拉電阻，以提高輸出的搞電平值。
2、加大輸出引腳的驅動能力，有的單片機管腳上也常使用上拉電阻。
3、N/A pin防靜電、防干擾：在COMS芯片上，為了防止靜電造成損壞，不用的管腳不能懸空，一般接上拉電阻產生降低輸入阻抗，提供泄荷通路。同時管腳懸空就比較容易接受外界的電磁干擾。
4、電阻匹配，抑制反射波干擾：長線傳輸中電阻不匹配容易引起反射波干擾，加上下拉電阻是電阻匹配，有效的抑制反射波干擾。
5、預設空閒狀態/缺省電位：在一些 CMOS 輸入端接上或下拉電阻是為了預設缺省電位. 當你不用這些引腳的時候, 這些輸入端下拉接 0 或上拉接 1。在I2C總線等總線上，空閑時的狀態是由上下拉電阻獲得。
6. 提高芯片輸入信號的噪聲容限：輸入端如果是高阻狀態，或者高阻抗輸入端處于懸空狀態，此時需要加上拉或下拉，以免收到隨機電平而影響電路工作。同樣如果輸出端處于被動狀態，需要加上拉或下拉，如輸出端僅僅是一個三極管的集電極。從而提高芯片輸入信號的噪聲容限增強抗干擾能力。
選擇原則
1、從節約功耗及芯片的灌電流能力考慮應當足夠大；電阻大，電流小。
2、從確保足夠的驅動電流考慮應當足夠?。浑娮栊?，電流大。
3、對于高速電路，過大的上拉電阻可能邊沿變平緩。
綜合考慮以上三點,通常在1k到10k之間選取。對下拉電阻也有類似道理。
完
